八年级物理 第六章(电压 电阻)探究串 并联电路电压的规律课件 人教新课标版 课件VIP免费

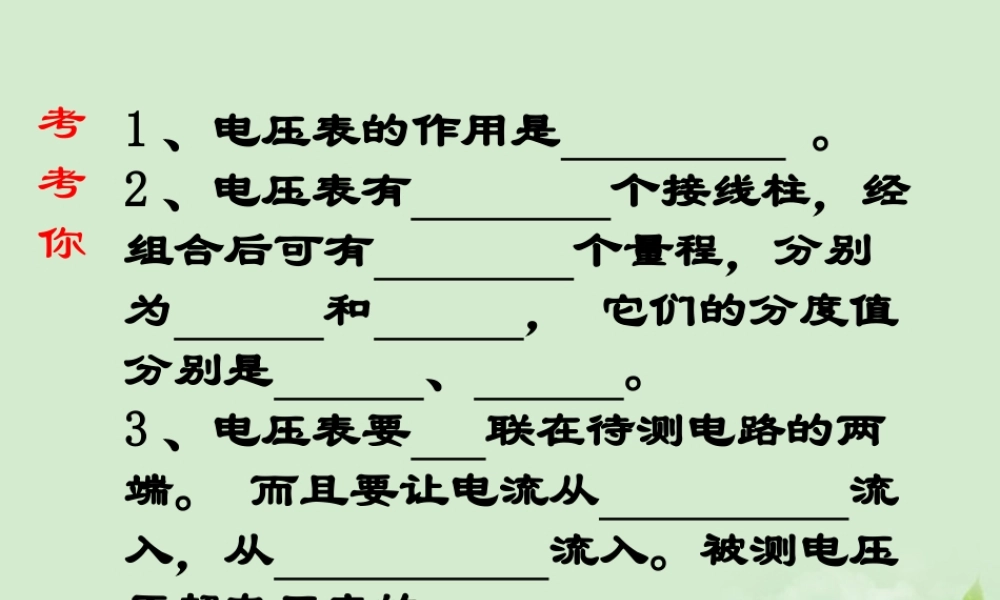

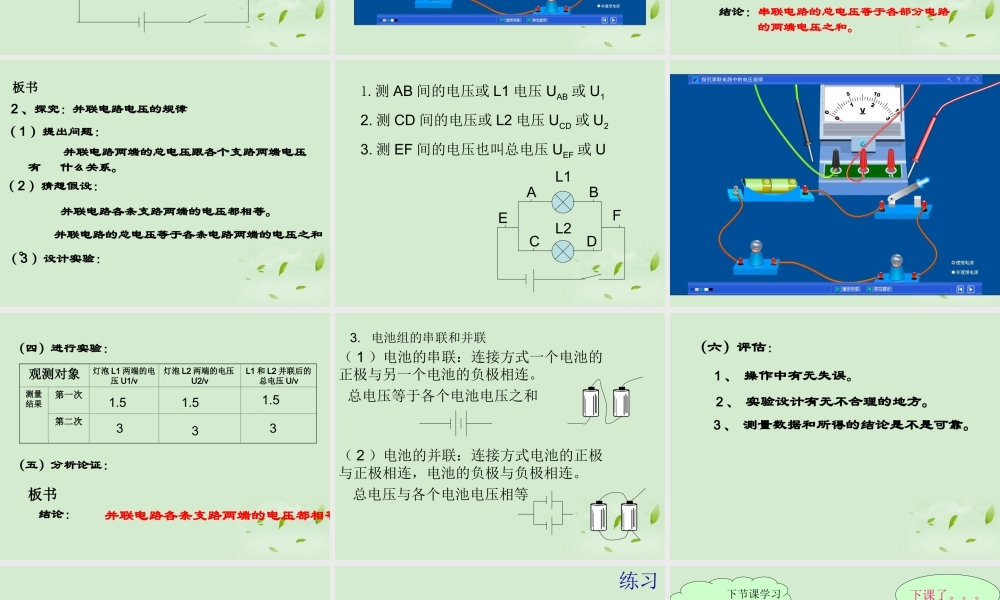

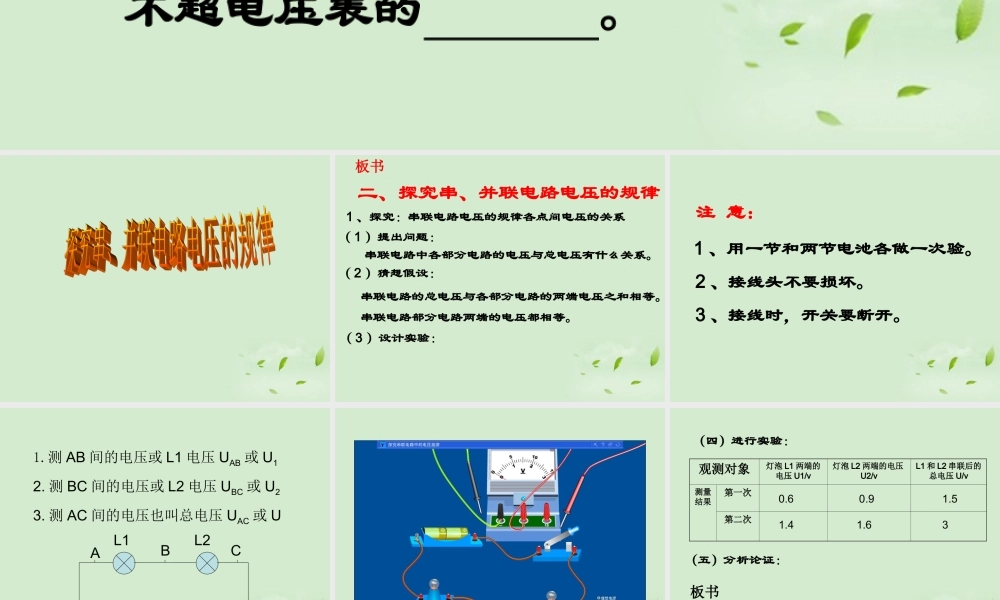

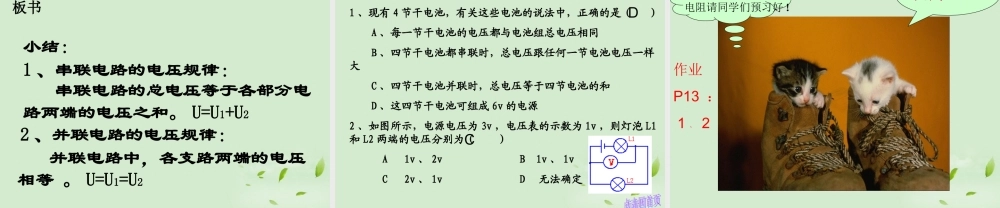

考考你1 、电压表的作用是 。2 、电压表有 个接线柱，经组合后可有 个量程，分别为 和 ， 它们的分度值分别是 、 。3 、电压表要 联在待测电路的两端。 而且要让电流从 流入，从 流入。被测电压不超电压表的 。 二、探究串、并联电路电压的规律1 、探究：串联电路电压的规律各点间电压的关系（ 1 ）提出问题：串联电路中各部分电路的电压与总电压有什么关系。（ 2 ）猜想假设：串联电路的总电压与各部分电路的两端电压之和相等。串联电路部分电路两端的电压都相等。（ 3 ）设计实验：板书 1 、用一节和两节电池各做一次验。 2 、接线头不要损坏。 3 、接线时，开关要断开。注 意： ABC1.测 AB 间的电压或 L1 电压 UAB 或 U12. 测 BC 间的电压或 L2 电压 UBC 或 U23. 测 AC 间的电压也叫总电压 UAC 或 UL1L2 （四）进行实验：观测对象灯泡 L1 两端的电压 U1/v灯泡 L2 两端的电压U2/vL1 和 L2 串联后的总电压 U/v测量结果第一次第二次（五）分析论证：结论： 串联电路的总电压等于各部分电路的两端电压之和。板书0.61.50.91.41.63 2 、探究：并联电路电压的规律（ 1 ）提出问题： 并联电路两端的总电压跟各个支路两端电压有 什么关系。（ 2 ）猜想假设： 并联电路的总电压等于各条电路两端的电压之和 。 并联电路各条支路两端的电压都相等。（ 3 ）设计实验：板书 1.测 AB 间的电压或 L1 电压 UAB 或 U12. 测 CD 间的电压或 L2 电压 UCD 或 U23. 测 EF 间的电压也叫总电压 UEF 或 UL1L2ABCDEF （四）进行实验：观测对象灯泡 L1 两端的电压 U1/v灯泡 L2 两端的电压U2/vL1 和 L2 并联后的总电压 U/v测量结果第一次第二次（五）分析论证：结论： 并联电路各条支路两端的电压都相等。板书1.51.51.5333 3. 电池组的串联和并联（ 1 ）电池的串联：连接方式一个电池的正极与另一个电池的负极相连。总电压等于各个电池电压之和（ 2 ）电池的并联：连接方式电池的正极与正极相连，电池的负极与负极相连。总电压与各个电池电压相等 （六）评估： 1 、 操作中有无失误。2 、 实验设计有无不合理的地方。3 、 测量数据和所得的结论是不是可靠。 串联电路的总电压等于各部分电路两端的电压之和。 U=U1+U2 小结：2 、并联电路的电压规律：1 、串联电路的电压规律： 并联电路中，各支路两端的电压相等 。 U=U1=U2板书 练习1...
