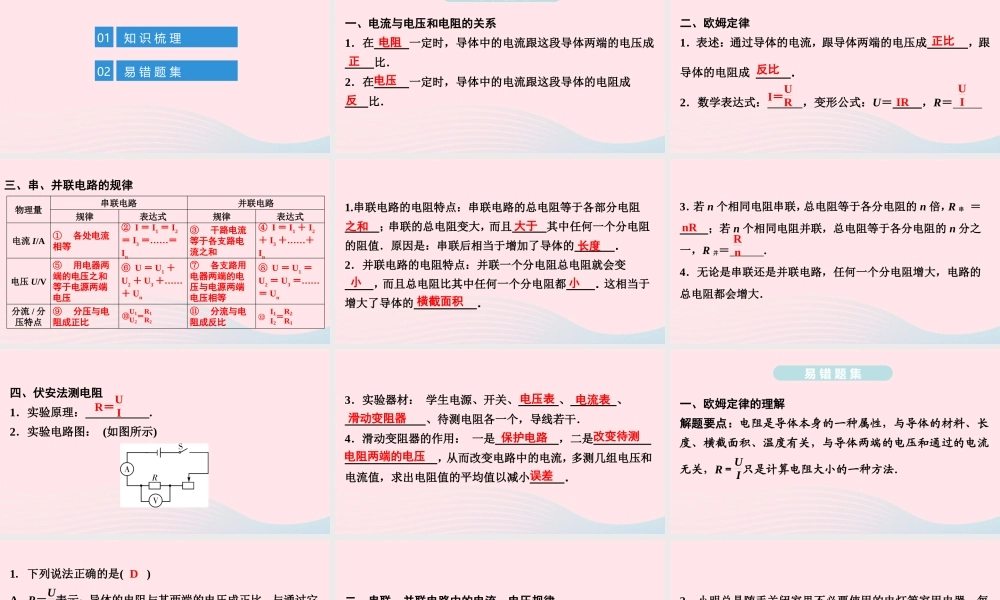

期末复习训练《第十七章 欧姆定律》复习01知 识 梳 理02易 错 题 集目录导航 知 识 梳 理一、电流与电压和电阻的关系 1．在 一定时，导体中的电流跟这段导体两端的电压成 比． 2．在 一定时，导体中的电流跟这段导体的电阻成 比． 电阻 正 电压 反 二、欧姆定律 1．表述：通过导体的电流，跟导体两端的电压成 ，跟导体的电阻成 ． 2．数学表达式： ，变形公式：U＝ ，R＝ 正比 反比 I＝UR IR UI 三、串、并联电路的规律 ⑪ 分流与电阻成反比 ⑨ 分压与电阻成正比 分流 / 分压特点⑧ U ＝ U1 ＝U2 ＝ U3 ＝……＝ Un ⑦ 各支路用电器两端的电压与电源两端电压相等 ⑥ U ＝ U1 ＋U2 ＋ U3 ＋……＋ Un ⑤ 用电器两端的电压之和等于电源两端电压 电压 U/V④ I ＝ I1 ＋ I2＋ I3 ＋……＋In ③ 干路电流等于各支路电流之和 ② I ＝ I1 ＝ I2＝ I3 ＝……＝In ① 各处电流相等 电流 I/A表达式规律表达式规律并联电路串联电路物理量⑩U1U2＝R1R2 ⑫ I1I2＝R2R1 1.串联电路的电阻特点：串联电路的总电阻等于各部分电阻 ；串联的总电阻变大，而且 其中任何一个分电阻的阻值．原因是：串联后相当于增加了导体的 ． 2．并联电路的电阻特点：并联一个分电阻总电阻就会变 ，而且总电阻比其中任何一个分电阻都 ．这相当于增大了导体的 ． 之和 大于 长度 小 小 横截面积 3．若 n 个相同电阻串联，总电阻等于各分电阻的 n 倍，R 串 ＝ ；若 n 个相同电阻并联，总电阻等于各分电阻的 n 分之一，R 并＝ . 4．无论是串联还是并联电路，任何一个分电阻增大，电路的总电阻都会增大． nR Rn 四、伏安法测电阻 1．实验原理： . 2．实验电路图： (如图所示) R＝UI 3．实验器材： 学生电源、开关、 、 、 、待测电阻各一个，导线若干． 4．滑动变阻器的作用： 一是 ，二是 ，从而改变电路中的电流，多测几组电压和电流值，求出电阻值的平均值以减小 ． 电压表 电流表 滑动变阻器 保护电路 改变待测 电阻两端的电压 误差 易 错 题 集一、欧姆定律的理解 解题要点：电阻是导体本身的一种属性，与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，R＝UI 只是计算电阻大小的一种方法． 1．下列说法正确的是( ) A．R＝UI 表示：导体的电阻与其两端的电压成正比，与通过它的电流成反比 B．...
