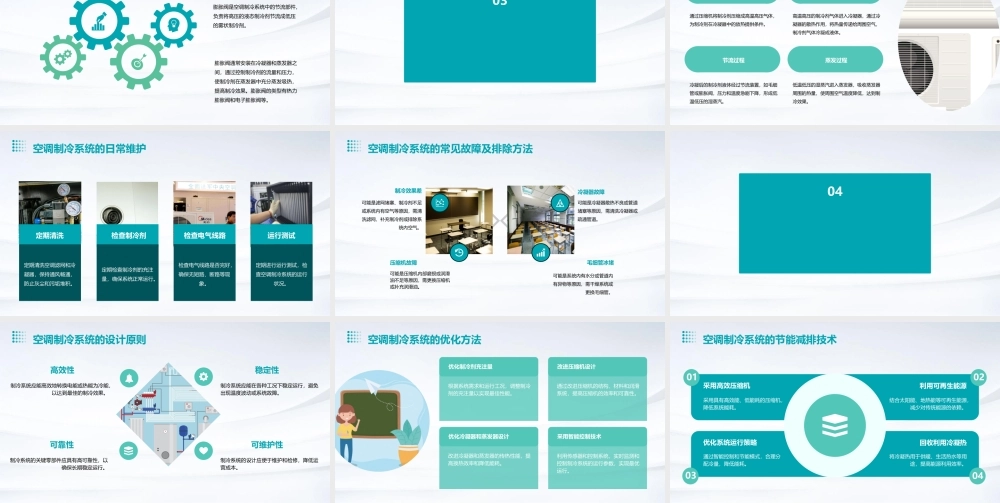

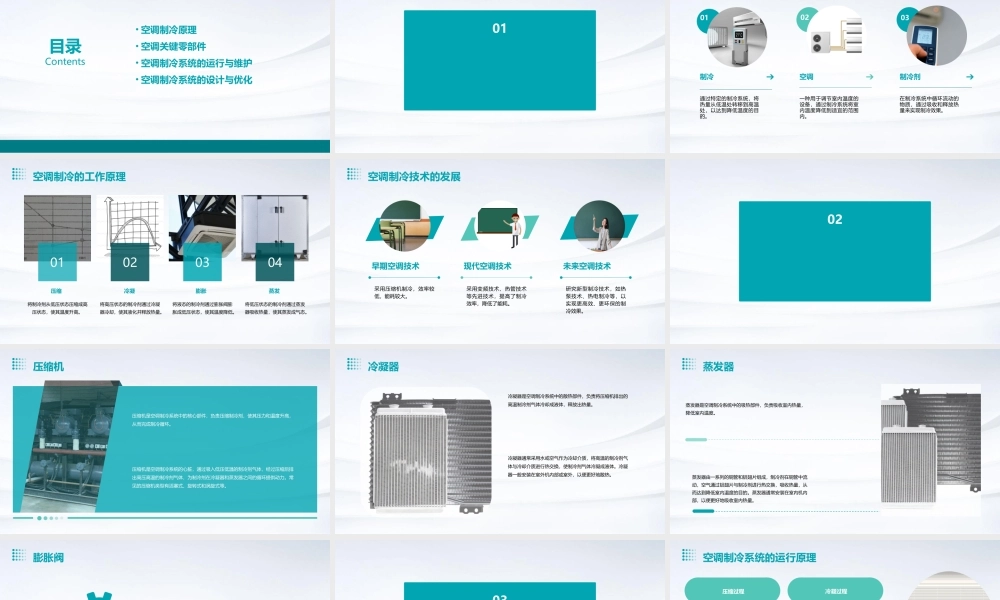

空调制冷原理及关键零部件知识课件Contents目录• 空调制冷原理• 空调关键零部件• 空调制冷系统的运行与维护• 空调制冷系统的设计与优化01空调制冷原理通过特定的制冷系统，将热量从低温处转移到高温处，以达到降低温度的目的。制冷空调制冷剂一种用于调节室内温度的设备，通过制冷系统将室内温度降低到适宜的范围内。在制冷系统中循环流动的物质，通过吸收和释放热量来实现制冷效果。030201空调制冷的基本概念压缩冷凝膨胀蒸发空调制冷的工作原理01020304将制冷剂从低压状态压缩成高压状态，使其温度升高。将高压状态的制冷剂通过冷凝器冷却，使其液化并释放热量。将液态的制冷剂通过膨胀阀膨胀成低压状态，使其温度降低。将低压状态的制冷剂通过蒸发器吸收热量，使其蒸发成气态。采用压缩机制冷，效率较低，能耗较大。早期空调技术采用变频技术、热管技术等先进技术，提高了制冷效率，降低了能耗。现代空调技术研究新型制冷技术，如热泵技术、热电制冷等，以实现更高效、更环保的制冷效果。未来空调技术空调制冷技术的发展02空调关键零部件压缩机是空调制冷系统中的核心部件，负责压缩制冷剂，使其压力和温度升高，从而完成制冷循环。压缩机是空调制冷系统的心脏，通过吸入低压低温的制冷剂气体，经过压缩后排出高压高温的制冷剂气体，为制冷剂在冷凝器和蒸发器之间的循环提供动力。常见的压缩机类型有活塞式、旋转式和涡旋式等。压缩机冷凝器是空调制冷系统中的散热部件，负责将压缩机排出的高温制冷剂气体冷却成液体，释放出热量。冷凝器通常采用水或空气作为冷却介质，将高温的制冷剂气体与冷却介质进行热交换，使制冷剂气体冷凝成液体。冷凝器一般安装在室外机内部或室外，以便更好地散热。冷凝器蒸发器是空调制冷系统中的吸热部件，负责吸收室内热量，降低室内温度。蒸发器由一系列的铜管和铝翅片组成，制冷剂在铜管中流动，空气通过铝翅片与制冷剂进行热交换，吸收热量，从而达到降低室内温度的目的。蒸发器通常安装在室内机内部，以便更好地吸收室内热量。蒸发器膨胀阀膨胀阀是空调制冷系统中的节流部件，负责将高压的液态制冷剂节流成低压的雾状制冷剂。膨胀阀通常安装在冷凝器和蒸发器之间，通过控制制冷剂的流量和压力，使制冷剂在蒸发器中充分蒸发吸热，提高制冷效果。膨胀阀的类型有热力膨胀阀和电子膨胀阀等。03空调制冷系统的运行与维护通过压缩机将制冷剂压缩成高温高压气体，为制冷剂在冷凝器中的放热提供条件。压缩过程...
