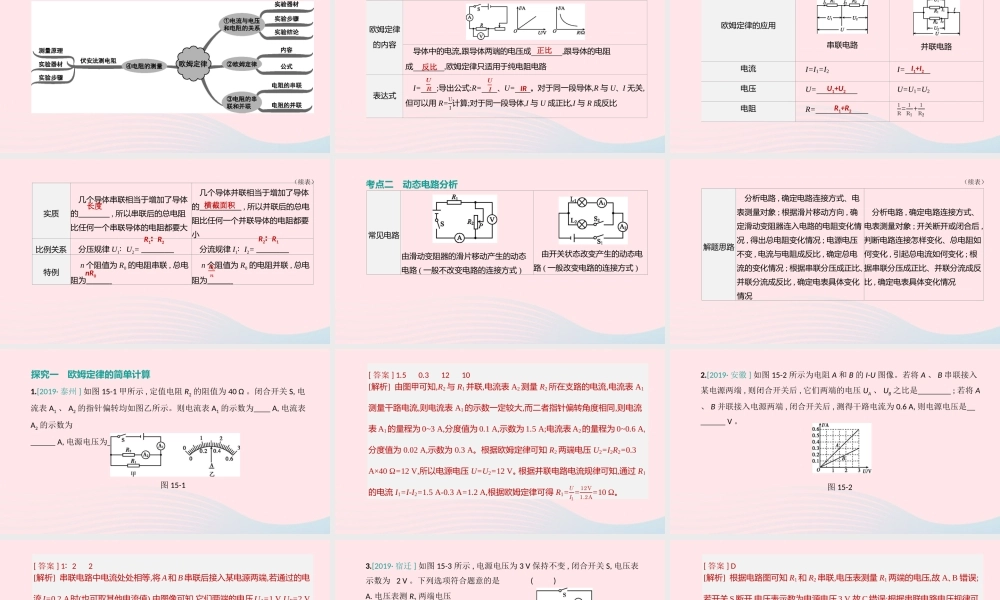

第 15 课时 欧姆定律思维导图 构建体系欧姆定律的内容 导体中的电流,跟导体两端的电压成 ,跟导体的电阻成 ,欧姆定律只适用于纯电阻电路 表达式 I= ;导出公式:R= 、U= 。对于同一段导体,R 与 U、I 无关,但可以用 R=UI计算;对于同一段导体,I 与 U 成正比,I 与 R 成反比 考点一 欧姆定律及其应用正比 反比𝑼𝑹 𝑼𝑰 IR欧姆定律的应用 串联电路 并联电路 电流 I=I1=I2 I= 电压 U= U=U1=U2 电阻 R= 1R=1R1+1R2 （续表）I1+I2U1+U2R1+R2实质 几个导体串联相当于增加了导体的 , 所以串联后的总电阻比任何一个串联导体的电阻都要大 几个导体并联相当于增加了导体的 , 所以并联后的总电阻比任何一个并联导体的电阻都要小 比例关系 分压规律 U1∶ U2= 分流规律 I1∶ I2= 特例 n 个阻值为 R0 的电阻串联 , 总电阻为 n 个阻值为 R0 的电阻并联 , 总电阻为 （续表）长度R1∶ R2横截面积nR0R2∶ R1𝑹𝟎𝒏 考点二 动态电路分析常见电路 由滑动变阻器的滑片移动产生的动态电路 ( 一般不改变电路的连接方式 ) 由开关状态改变产生的动态电路 ( 一般改变电路的连接方式 )（续表）解题思路 分析电路 , 确定电路连接方式、电表测量对象 ; 根据滑片移动方向 , 确定滑动变阻器连入电路的电阻变化情况 , 得出总电阻变化情况 ; 电源电压不变 , 电流与电阻成反比 , 确定总电流的变化情况 ; 根据串联分压成正比、并联分流成反比 , 确定电表具体变化情况 分析电路 , 确定电路连接方式、电表测量对象 ; 开关断开或闭合后 ,判断电路连接怎样变化、总电阻如何变化 , 引起总电流如何变化 ; 根据串联分压成正比、并联分流成反比 , 确定电表具体变化情况探究一 欧姆定律的简单计算1.[2019· 泰州 ] 如图 15-1 甲所示 , 定值电阻 R2 的阻值为 40 Ω 。闭合开关 S, 电流表 A1 、 A2 的指针偏转均如图乙所示。则电流表 A1 的示数为 A, 电流表A2 的示数为 A, 电源电压为 V,R1 的阻值为 Ω 。 图 15-1[ 答案 ] 1.5 0.3 12 10[解析] 由图甲可知,R2 与 R1 并联,电流表 A2 测量 R2 所在支路的电流,电流表 A1测量干路电流,则电流表 A1 的示数一定较大,而二者指针偏转角度相同,则电流表 A1的量程为 0~3 A,分度值为 0.1 A,示数为 1.5 A;电流表 A2的量程为 0~0.6 A,分度值为 0.02 A,示数为 0.3 A。根据欧姆定律可...
