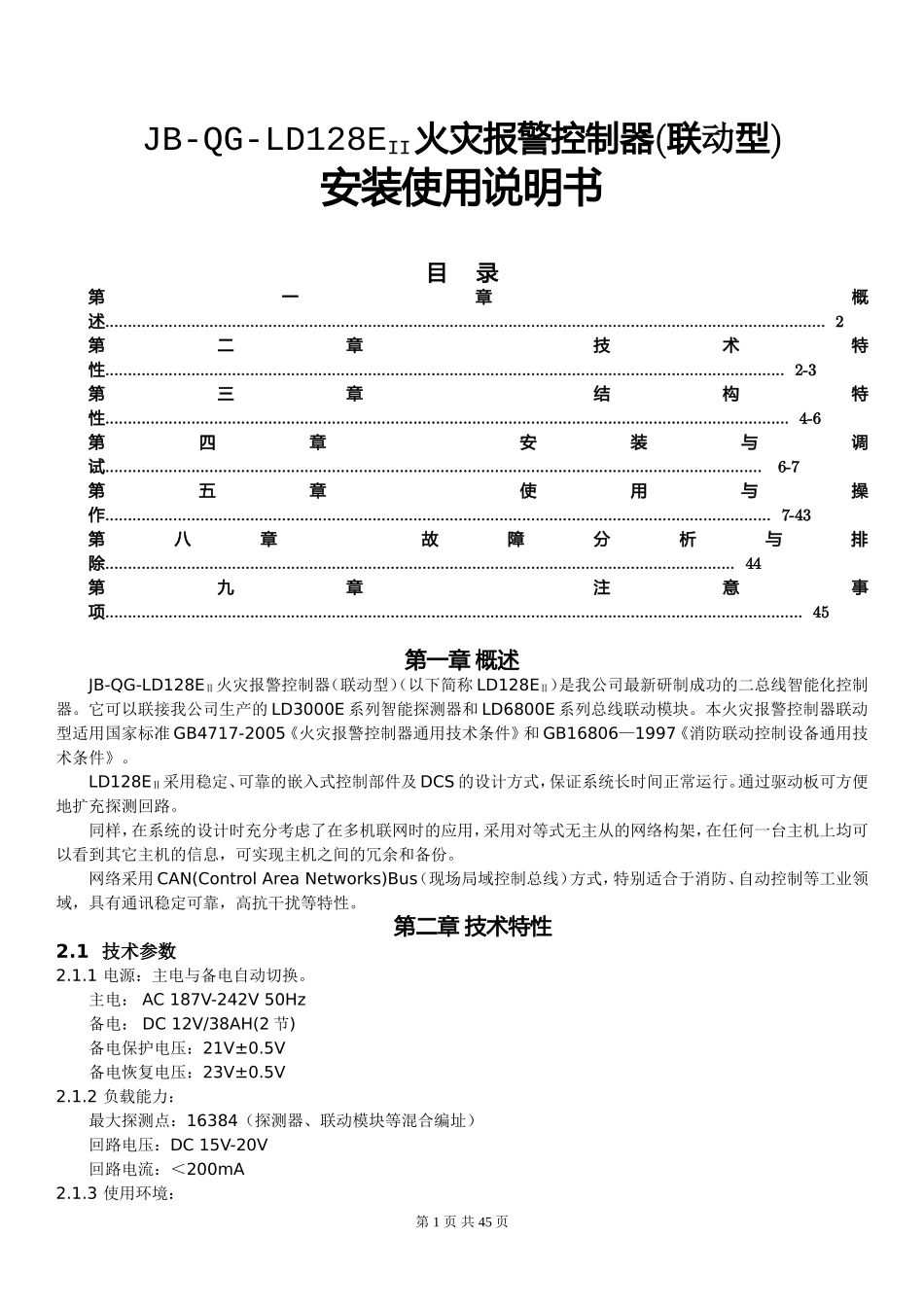

北京利达LD128EII主机使用说明书第1页共45页JB-QG-LD128EII火灾报警控制器(联动型)安装使用说明书目录第一章概述...............................................................................................................................................................2第二章技术特性......................................................................................................................................................2-3第三章结构特性.......................................................................................................................................................4-6第四章安装与调试.................................................................................................................................................6-7第五章使用与操作...................................................................................................................................................7-43第八章故障分析与排除...........................................................................................................................................44第九章注意事项..........................................................................................................................................................45第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。通过驱动板可方便地扩充探测回路。同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。网络采用CAN(ControlAreaNetworks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。第二章技术特性2.1技术参数2.1.1电源：主电与备电自动切换。主电：AC187V-242V50Hz备电：DC12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC15V-20V回路电流：＜200mA2.1.3使用环境：第2页共45页环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2主要功能2.2.1系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。回路编号为00-63，总线设备（探测器或联动控制模块）编号为00-255。表示方式为：“回路-地址”，例如，02-034表示二回路第34号总线设备。控制器基本配置如下表2-1所示：表2-1总线设备总点数驱动板回路1024142048288192832163841664联网使用时，网络编号为00-P5，具体情况依据驱动板的地址拨码。2.2.2操作界面LD128EⅡ使用大屏幕彩色TFT液晶作为显示的主要部件，集报警和联动的显示和操作为一身。多窗口显示，互不影响和覆盖，大大方便使用人员操作。全图形化的界面和不同设备和功能图标化的显示方式，更加直观，体现以人为本的设计理念。2.2.3平面图显示可以显示各类单体建筑及建筑群的消防平面图，平面图数量不限。在发生火警后，可以在平面图上显示报警控制器的位置。2.2.4报警及操作记录可以贮存火警、故障、请求、启动、回答、漏电、手动盘和人员操作记录各1000条。关机后继续保存，不能被修改和删除，为事故分析提供了可靠的依据。2.2.5二次编址每个设备均可以输入8个汉字，以表示具体位置。除此之外，可以设定楼层号、房间号及房间名称。使编址更方便，清晰。2.2.6双语显示可以通过设置灵活切换中...
