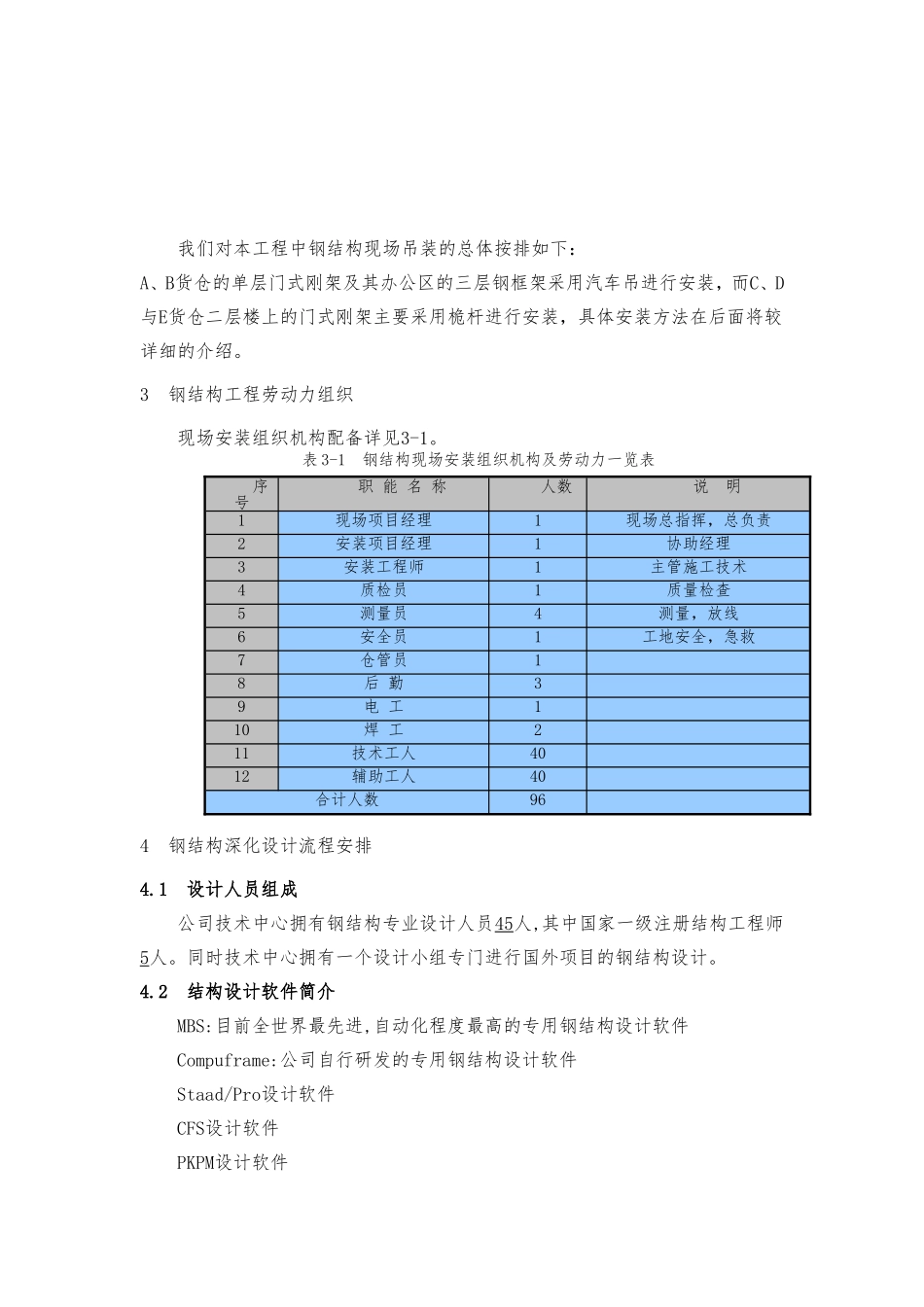

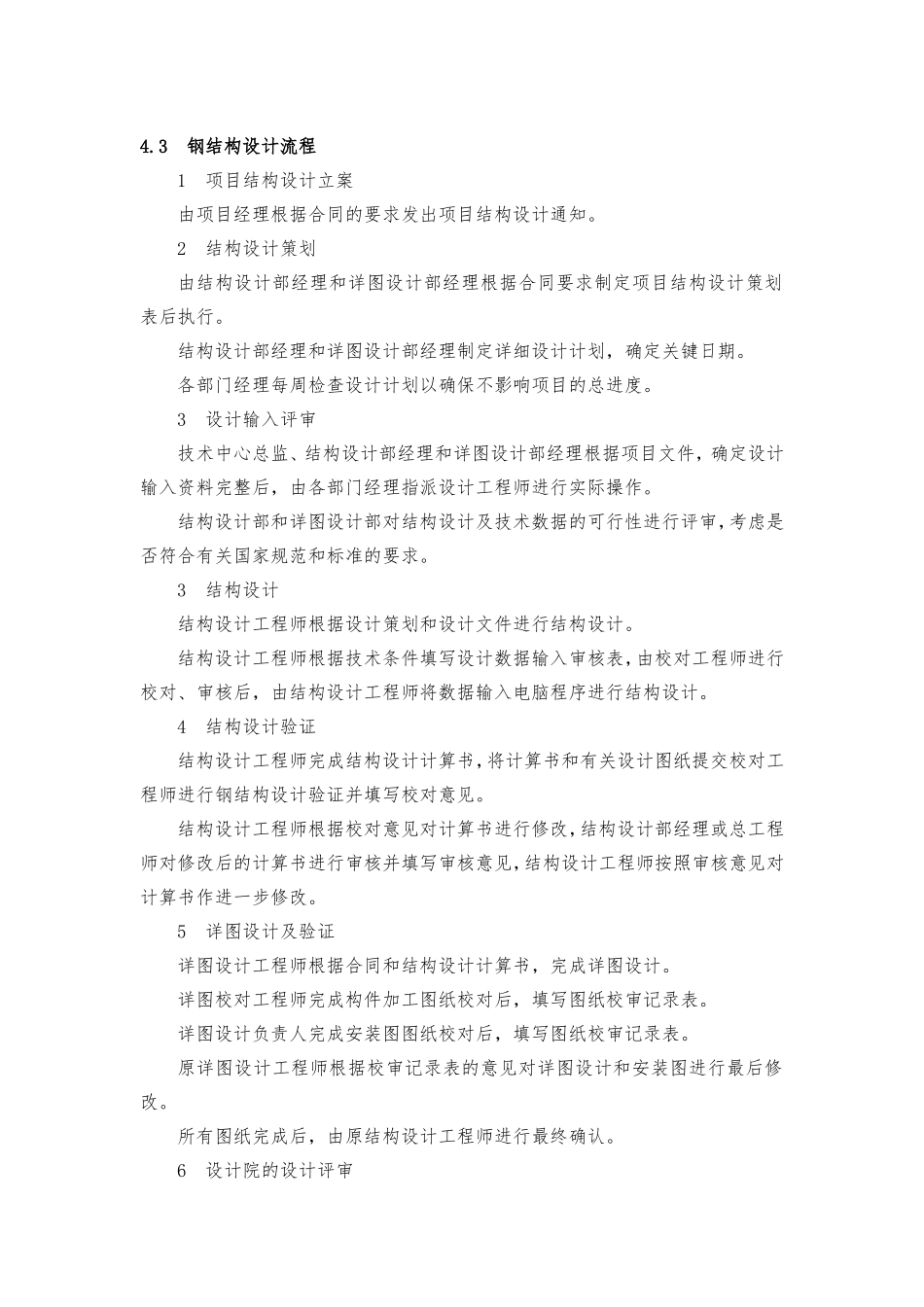

钢结构施工方案1工程概况本工程为北京某厂房的钢结构工程，整个钢结构工程分为五个仓库，其中货仓A、B单层门式刚架，局部为三层钢结构框架的办公楼；货仓C、D与E为二层砼与门式刚架结合的结构形式，一层为混凝土结构，二层为门式刚架。2钢结构工程施工设想岗构件的制作将在我公司的钢结构加工厂进行。我钢结构加工厂具备年生产约2万吨钢构件的能力，曾承接许多大型工程的钢结构制作任务，如上汽青岛五菱、广东美的等，完全有能力加工该工程的钢结构制作。钢结构的现场安装是本工程的重点与难点之一，特别是C、D＆E货仓上部门式刚架的安装难度比较大。我们对本工程中钢结构现场吊装的总体按排如下：A、B货仓的单层门式刚架及其办公区的三层钢框架采用汽车吊进行安装，而C、D与E货仓二层楼上的门式刚架主要采用桅杆进行安装，具体安装方法在后面将较详细的介绍。3钢结构工程劳动力组织现场安装组织机构配备详见3-1。表3-1钢结构现场安装组织机构及劳动力一览表序号职能名称人数说明1现场项目经理1现场总指挥，总负责2安装项目经理1协助经理3安装工程师1主管施工技术4质检员1质量检查5测量员4测量，放线6安全员1工地安全，急救7仓管员18后勤39电工110焊工211技术工人4012辅助工人40合计人数964钢结构深化设计流程安排4.1设计人员组成公司技术中心拥有钢结构专业设计人员45人,其中国家一级注册结构工程师5人。同时技术中心拥有一个设计小组专门进行国外项目的钢结构设计。4.2结构设计软件简介MBS:目前全世界最先进,自动化程度最高的专用钢结构设计软件Compuframe:公司自行研发的专用钢结构设计软件Staad/Pro设计软件CFS设计软件PKPM设计软件4.3钢结构设计流程1项目结构设计立案由项目经理根据合同的要求发出项目结构设计通知。2结构设计策划由结构设计部经理和详图设计部经理根据合同要求制定项目结构设计策划表后执行。结构设计部经理和详图设计部经理制定详细设计计划，确定关键日期。各部门经理每周检查设计计划以确保不影响项目的总进度。3设计输入评审技术中心总监、结构设计部经理和详图设计部经理根据项目文件，确定设计输入资料完整后，由各部门经理指派设计工程师进行实际操作。结构设计部和详图设计部对结构设计及技术数据的可行性进行评审，考虑是否符合有关国家规范和标准的要求。3结构设计结构设计工程师根据设计策划和设计文件进行结构设计。结构设计工程师根据技术条件填写设计数据输入审核表，由校对工程师进行校对、审核后，由结构设计工程师将数据输入电脑程序进行结构设计。4结构设计验证结构设计工程师完成结构设计计算书，将计算书和有关设计图纸提交校对工程师进行钢结构设计验证并填写校对意见。结构设计工程师根据校对意见对计算书进行修改，结构设计部经理或总工程师对修改后的计算书进行审核并填写审核意见，结构设计工程师按照审核意见对计算书作进一步修改。5详图设计及验证详图设计工程师根据合同和结构设计计算书，完成详图设计。详图校对工程师完成构件加工图纸校对后，填写图纸校审记录表。详图设计负责人完成安装图图纸校对后，填写图纸校审记录表。原详图设计工程师根据校审记录表的意见对详图设计和安装图进行最后修改。所有图纸完成后，由原结构设计工程师进行最终确认。6设计院的设计评审项目结构设计计算书和设计图纸由项目管理工程师送交设计院进行设计评审和盖章。7设计交底根据项目部的要求，由设计的有关人员对制造部和项目管理部及相关技术人员进行设计交底，并做会议纪要备忘。5钢结构制作1生产管理生产内容的接收：当工艺工程师接收到设计部转发的工程清单和加工详图时负责核对内容，无误时签收“图纸发送单”一式二联，一联存档，另一联交还设计部。生产计划安排：生产计划的安排由制造总监负责，编排计划时，根据工艺工程师提供的工程清单、合同的交货期及生产车间的人力、设备、工程量等，编制周生产计划。生产计划的分发：在制造部每周生产例会上，制造总监将每周生产计划分发给采购部经理供其备料和安排外购；分发给生产领班安排生产。生产任务的落实：领班按周生产计划，每天班前会发“生产任务书”给各工种岗位，操作工人按任务书...
