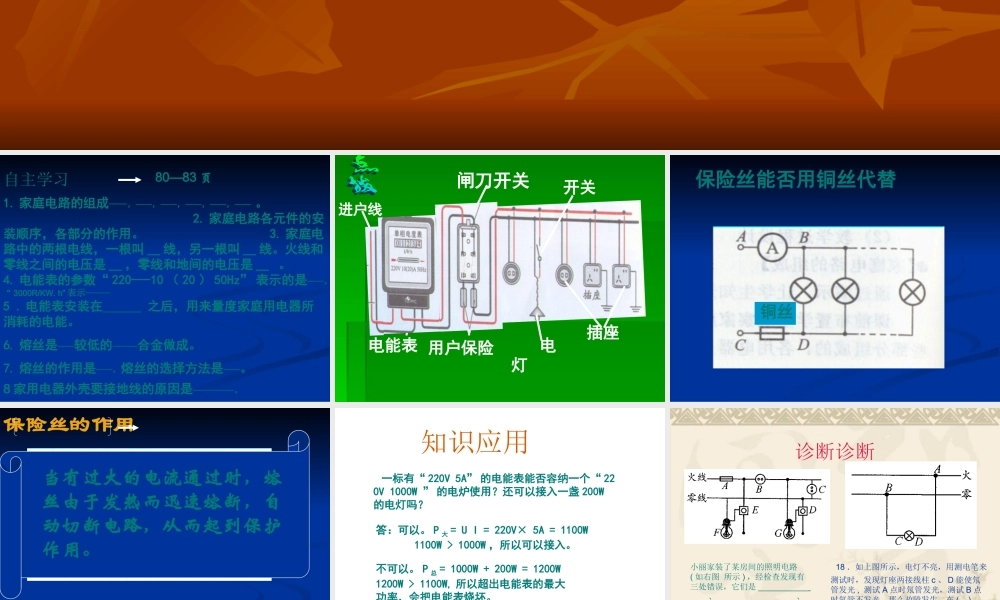

第十三章 电功和电功率 自主学习1. 家庭电路的组成——，——，——，——，——，—— 。 2. 家庭电路各元件的安装顺序，各部分的作用。 3. 家庭电路中的两根电线，一根叫 __ 线，另一根叫 __ 线。火线和零线之间的电压是 __ ，零线和地间的电压是 __ 。4. 电能表的参数“ 220---10 （ 20 ） 50Hz” 表示的是——。“ 3000R/KW. h” 表示———5 . 电能表安装在 之后，用来量度家庭用电器所消耗的电能。6. 熔丝是——较低的———合金做成。7. 熔丝的作用是——，熔丝的选择方法是——。8 家用电器外壳要接地线的原因是—————。80—83 页 进户线电能表闸刀开关插座 电灯开关用户保险 保险丝能否用铜丝代替铜丝 保险丝的作用当有过大的电流通过时，熔丝由于发热而迅速熔断，自动切断电路，从而起到保护作用。 一标有“ 220V 5A” 的电能表能否容纳一个“ 220V 1000W ” 的电炉使用？还可以接入一盏 200W的电灯吗？答：可以。 P 大 = U I = 220V× 5A = 1100W 1100W > 1000W ，所以可以接入。不可以。 P 总 = 1000W + 200W = 1200W1200W > 1100W, 所以超出电能表的最大功率，会把电能表烧坏。知识应用 诊断诊断测试时，发现灯座两接线柱 c 、 D 能使氖管发光 , 测试 A 点时氖管发光，测试 B 点时氖管不发光，那么故障发生 在 ( ) 。 A ．火线与地线短路 B ．导线 B 、 C 之间某处断路 C ．零线没有接地 D ．灯泡断路 18 ．如上图所示，电灯不亮，用测电笔来小丽家装了某房间的照明电路( 如右图 所示 ) ，经检查发现有三处错误，它们是 ___________ _ 、 ____ _____ 、 ______ ____ 。写字母代号并说出错误原因 ) 1. 家庭电路的组成——，——，——，——，——，—— 。 2.家庭电路各元件的安装顺序，各部分的作用。 3. 家庭电路中的两根电线，一根叫 __ 线，另一根叫 __ 线。火线和零线之间的电压是 __ ，零线和地间的电压是 __ 。4. 电能表安装在 之后，用来量度家庭用电器所消耗的电能。5. 熔丝是——较低的———合金做成。6. 熔丝的作用是——，熔丝的选择方法是——。7 家用电器外壳要接地线的原因是—————。8 课本 P82 页 1 题911 ．下图所示的四个家庭电路，正确的是 ( ) 。 堂清检测作图题把下图中的三孔插座、灯泡与控制灯泡的开关接到电路的火线和零线上去。 ( 符合安全用电原则 )
