九年级物理 串 并联电路分析总复习课件 人教新课标版 课件VIP免费

九年级物理 串 并联电路分析总复习课件 人教新课标版 课件九年级物理 串 并联电路分析总复习课件 人教新课标版 课件九年级物理 串 并联电路分析总复习课件 人教新课标版 课件九年级物理 串 并联电路分析总复习课件 人教新课标版 课件九年级物理 串 并联电路分析总复习课件 人教新课标版 课件

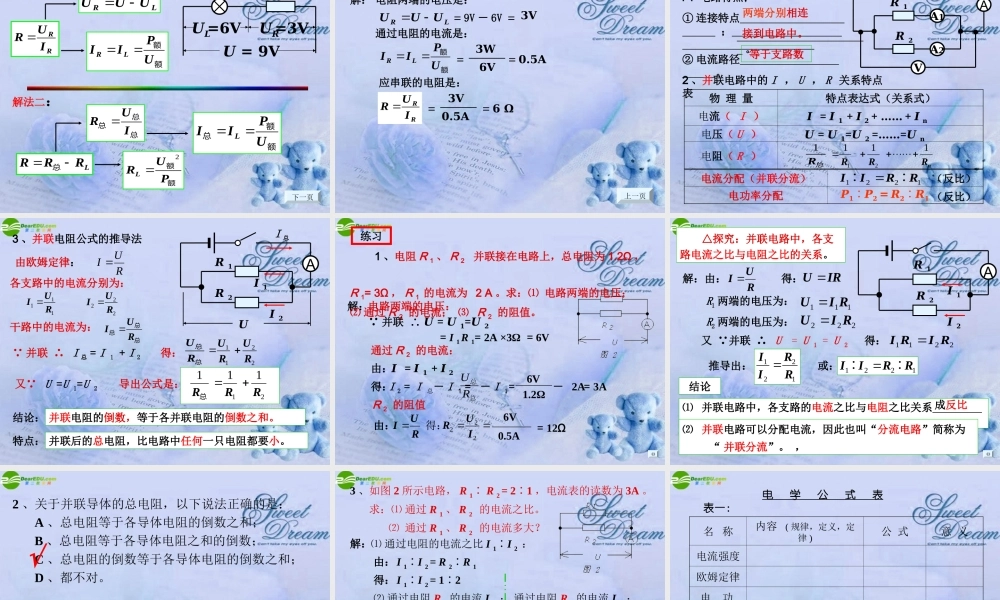

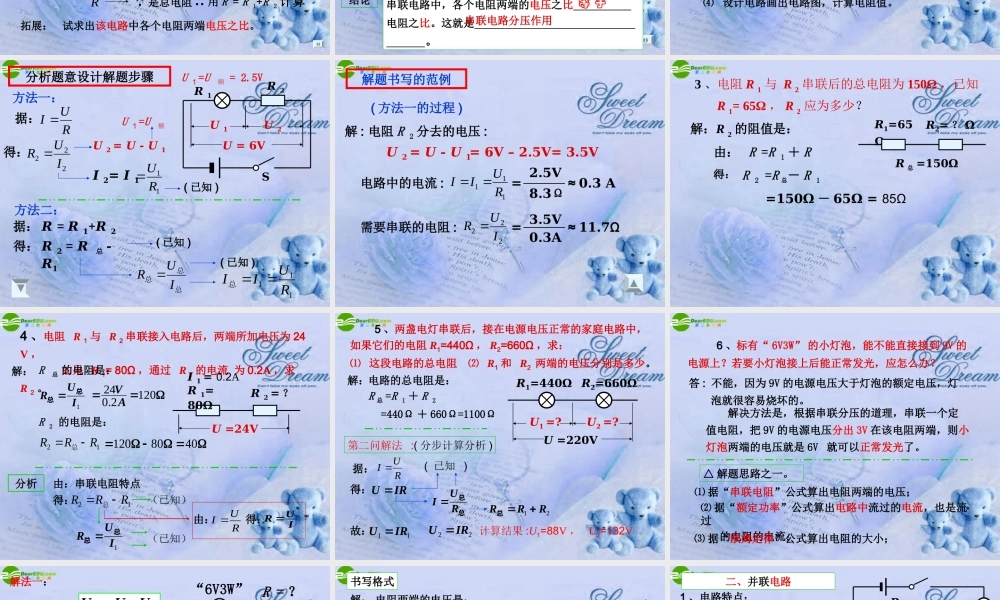

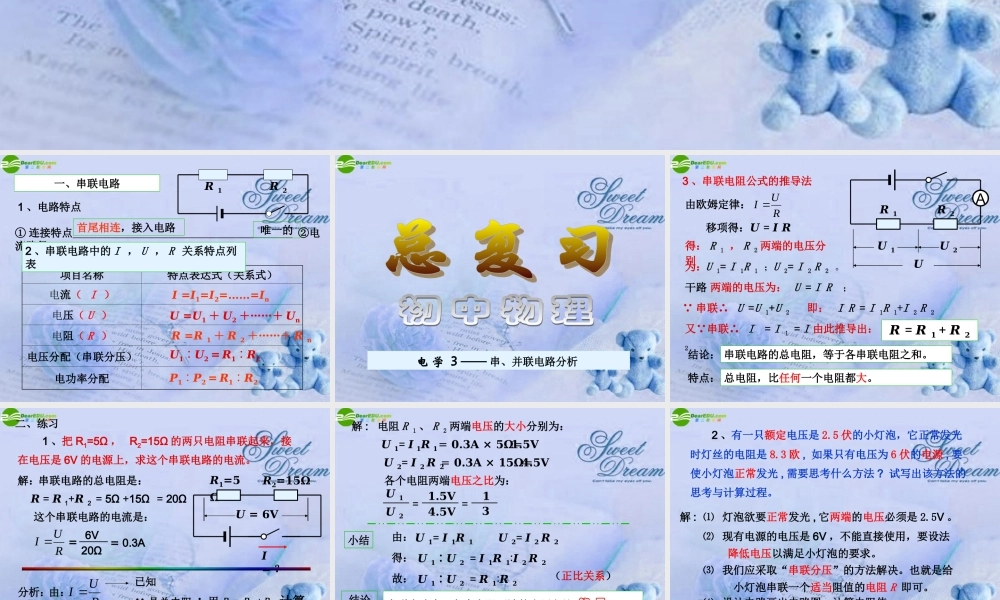

一、串联电路R 1R 2① 连接特点 ②电流路径 。首尾相连,接入电路 唯一的项目名称特点表达式(关系式)电流( I )电压( U )电阻( R )电压分配(串联分压)电功率分配I =I1=I2=……=In U =U1 + U2 +……+ Un U1∶U2 = R1∶R2 P1∶P2 = R1∶R2 1 、电路特点2 、串联电路中的 I , U , R 关系特点列表 R =R 1 + R 2 +……+ R n 电 学 3 —— 串、并联电路分析 3 、串联电阻公式的推导法AR 1R 2U = I RU 1UU 2由欧姆定律:RUI 移项得:又 串联∴ I = I 1 = I 2得: R 1 , R 2 两端的电压分别U 1= I 1R 1 ;U 2= I 2 R 2 。 串联∴ U =U 1+U 2即: I R = I 1R 1+I 2 R 2 由此推导出:R = R 1 + R 2为:串联电路的总电阻,等于各串联电阻之和。结论:特点: 总电阻,比任何一个电阻都大。U = I R ;干路 两端的电压为:二、练习 R1=5ΩRUI U = 6VR2=15Ω由:RUI 已知 是总电阻 ∴ 用 R = R 1+R 2 计算I = ? 1 、把 R1=5Ω , R2=15Ω 的两只电阻串联起来,接在电压是 6V 的电源上,求这个串联电路的电流。这个串联电路的电流是:解:R = R 1+R 2 = 5Ω +15Ω = 20Ω6V= 20Ω = 0.3A试求出该电路中各个电阻两端电压之比。拓展:分析:串联电路的总电阻是:1.5V4.5VU 2= I 2 R 2 = 0.3A × 5Ω=1.5V= 0.3A × 15Ω=4.5VU 1=U 2=13小结U 1= I 1R 1U 2= I 2 R 2由:得: U 1∶U 2 = I 1R 1∶I 2 R 2故: U 1∶U 2 = R 1∶R 2结论串联电路中,各个电阻两端的电压之比 电阻之比。这就是 。(正比关系)等 于串联电路分压作用各个电阻两端电压之比为:解 :U 1= I 1R 1电阻 R 1 、 R 2 两端电压的大小分别为: 2 、有一只额定电压是 2.5 伏的小灯泡,它正常发光时灯丝的电阻是 8.3 欧 , 如果只有电压为 6 伏的电源 , 要使小灯泡正常发光 , 需要思考什么方法 ? 试写出该方法的思考与计算过程。解 : ⑴ 灯泡欲要正常发光 , 它两端的电压必须是 2.5V 。⑷ 设计电路画出电路图,计算电阻值。⑵ 现有电源的电压是 6V ,不能直接使用,要设法 降低电压以满足小灯泡的要求。⑶ 我们应采取“串联分压”的方法解决。也就是给 小灯泡串联一个适当阻值的电阻 R 即可。111RUII总分析题意设计解题...
