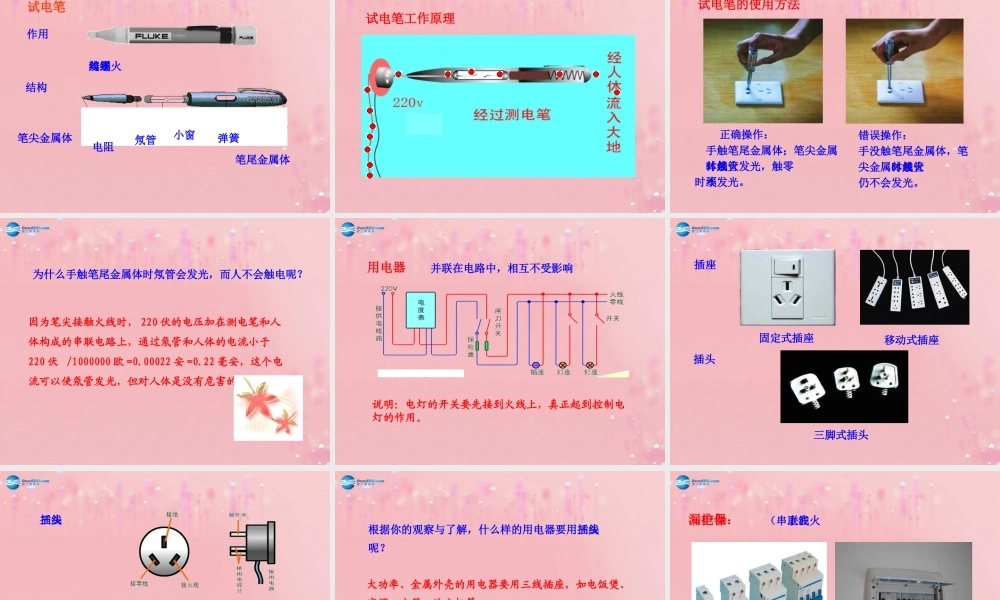

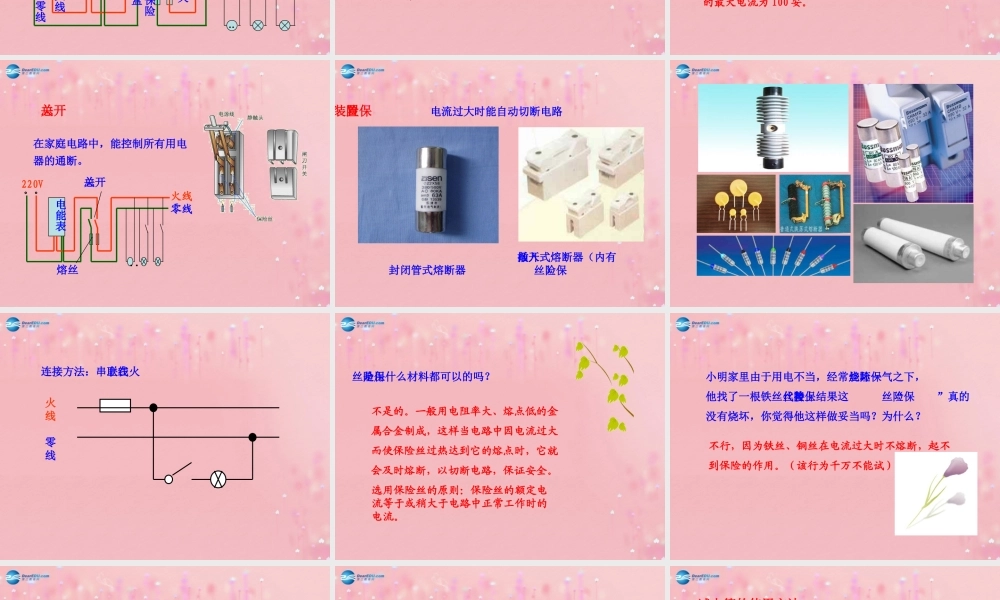

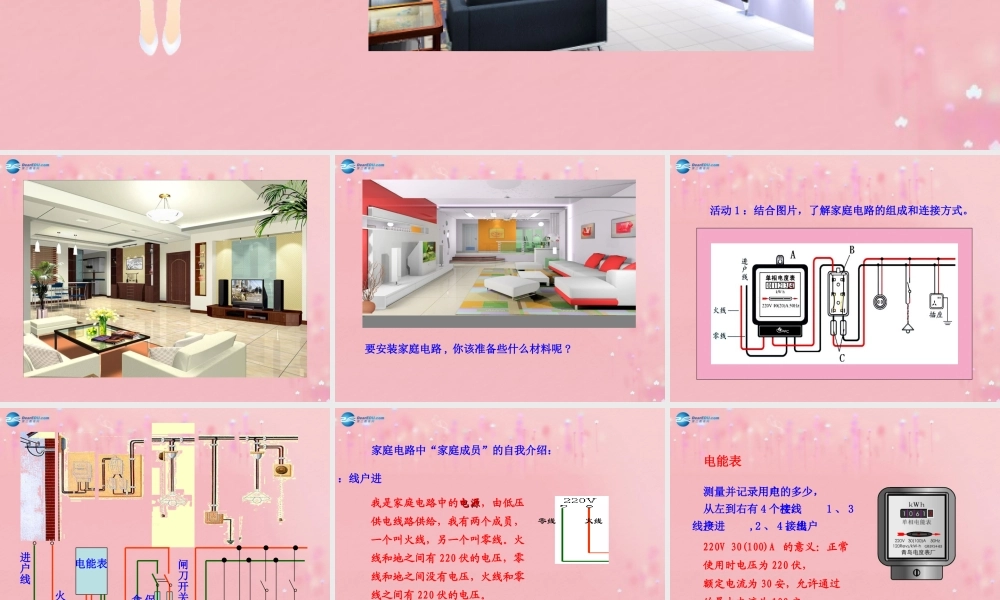

一 家庭电路要安装家庭电路 , 你该准备些什么材料呢 ?活动 1 ：结合图片，了解家庭电路的组成和连接方式。..。 。进户线电能表保险盒闸刀开关火线零线进户线：我是家庭电路中的电源电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。火线和地之间有 220 伏的电压，零线和地之间没有电压，火线和零线之间有 220 伏的电压。火线零线家庭电路中“家庭成员”的自我介绍：测量并记录用户用电的多少，从左到右有 4 个接线柱，1 、 3接进户线,2 、 4 接出户线。220V 30(100)A 的意义：正常使用时电压为 220 伏，额定电流为 30 安，允许通过的最大电流为 100 安。电能表在家庭电路中，能控制所有用电器的通断。220V..。。火线零线电能表熔丝总开关总开关电流过大时能自动切断电路 封闭管式熔断器敞开插入式熔断器（内有保险丝）保险装置 火线零线连接方法：串联在火线上保险丝是用什么材料都可以的吗？不是的。一般用电阻率大、熔点低的金属合金制成，这样当电路中因电流过大而使保险丝过热达到它的熔点时，它就会及时熔断，以切断电路，保证安全。选用保险丝的原则：保险丝的额定电流等于或稍大于电路中正常工作时的电流。不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试）小明家里由于用电不当，经常烧坏保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？笔尖金属体电阻氖管小窗弹簧笔尾金属体辨别火线与零线结构试电笔作用试电笔工作原理错误操作：手没触笔尾金属体，笔尖金属体触火线时氖管仍不会发光。 正确操作：手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。试电笔的使用方法为什么手触笔尾金属体时氖管会发光，而人不会触电呢？因为笔尖接触火线时， 220 伏的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于 220 伏 /1000000 欧 =0.00022 安 =0.22 毫安，这个电流可以使氖管发光，但对人体是没有危害的。并联在电路中，相互不受影响说明：电灯的开关要先接到火线上，真正起到控制电灯的作用。用电器固定式插座移动式插座三脚式插头插头插座“ 左零右火上接地”说明：三孔式插座比两孔式插座多了一个接地孔，而三线插头与接地孔相对应的那个插头脚接用电器的金属外壳。三线插头大功率、金属外壳的用电器要用三线插座，如电饭煲、空调、冰箱、洗衣机等。...
