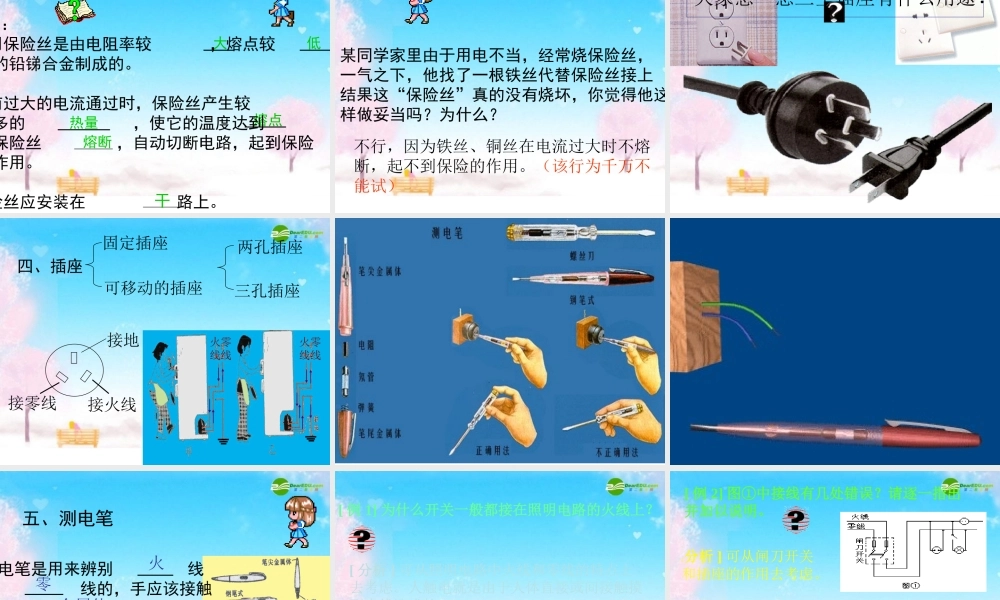

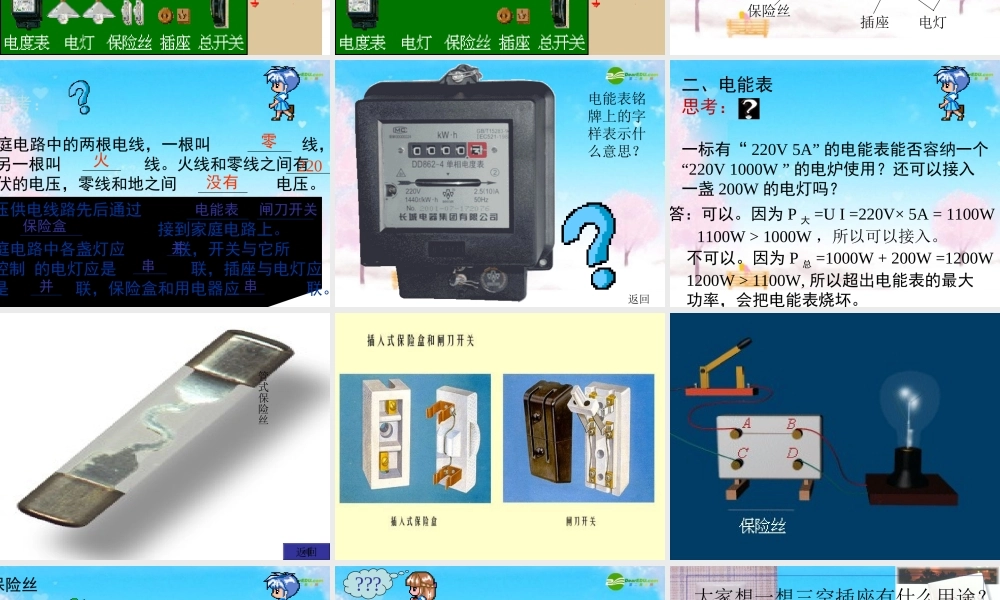

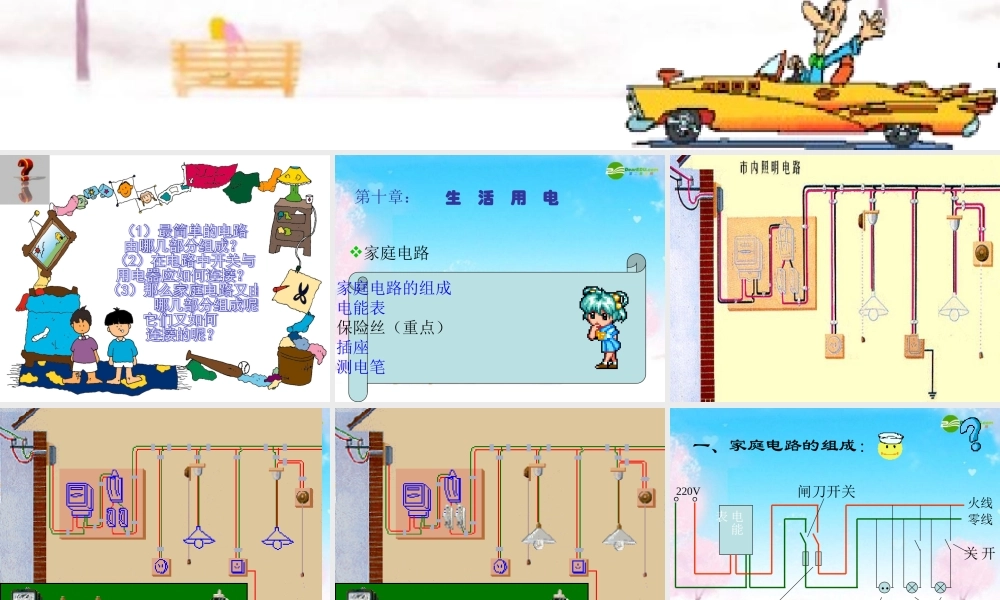

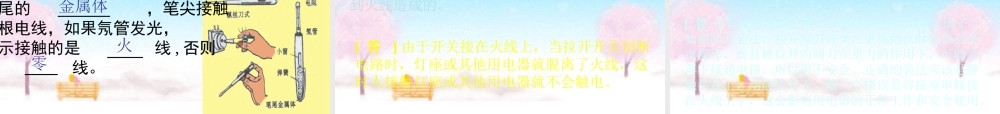

第十章： 生 活 用 电家庭电路家庭电路中电流过大的原因安全用电家庭电路的组成电能表保险丝（重点） 插座测电笔 一、家庭电路的组成：..。。220V火线零线电能表保险丝闸刀开关插座电灯开关 思考：家庭电路中的两根电线，一根叫 线， 另一根叫 线。火线和零线之间有 伏的电压，零线和地之间 电压。零火220没有220V低压供电电源接地火线零线用户电能表低压供电线路先后通过 接到家庭电路上。家庭电路中各盏灯应 联，开关与它所 控制 的电灯应是 联，插座与电灯应 是 联，保险盒和用电器应 联。闸刀开关保险盒并串并串 电能表铭牌上的字样表示什么意思？返回 二、电能表思考：一标有“ 220V 5A” 的电能表能否容纳一个“220V 1000W ” 的电炉使用？还可以接入一盏 200W 的电灯吗？答：可以。因为 P 大 =U I =220V× 5A = 1100W 1100W > 1000W ，所以可以接入。不可以。因为 P 总 =1000W + 200W =1200W1200W > 1100W, 所以超出电能表的最大功率，会把电能表烧坏。 管式保险丝返回 大低热量熔点熔断三、保险丝 思考：家用保险丝是由电阻率较 ，熔点较 的铅锑合金制成的。当有过大的电流通过时，保险丝产生较 多的 ，使它的温度达到 ， 保险丝 ，自动切断电路，起到保险 作用。保险丝应安装在 路上。干 ???某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试） 大家想一想三空插座有什么用途？ 四、插座固定插座可移动的插座两孔插座三孔插座接零线接火线接地火零线线火零线线 五、测电笔火零金属体火测电笔是用来辨别 线和 线的，手应该接触笔尾的 ，笔尖接触一根电线，如果氖管发光，表示接触的是 线 , 否则是 线。零 [ 例 1] 为什么开关一般都接在照明电路的火线上？ [ 分析 ] 可从照明电路中火线和零线的特点上去考虑。人触电就是由于人体直接或间接触摸到火线造成的。[ 答 ] 由于开关接在火线上，当拉开开关切断电路时，灯座或其他用电器就脱离了火线，这时人接触灯座或其他用电器就不会触电。 [ 例 2] 图①中接线有几处错误？请逐一指出并加以说明。[分析 ] 可从闸刀开关和插座的作用去考虑。 [ 答 ] 有两个错误。第一个错误是闸刀开关装...
