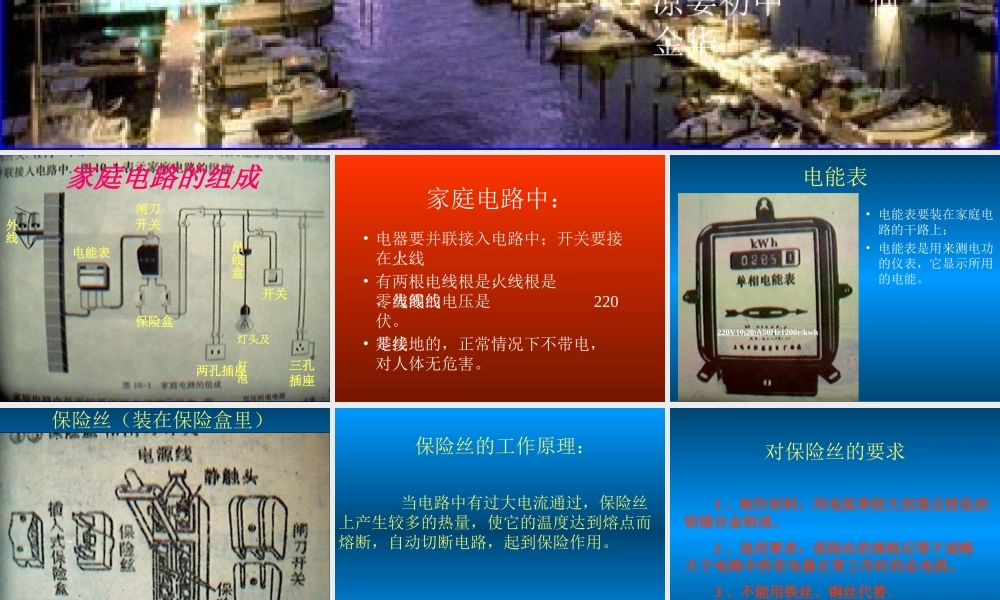

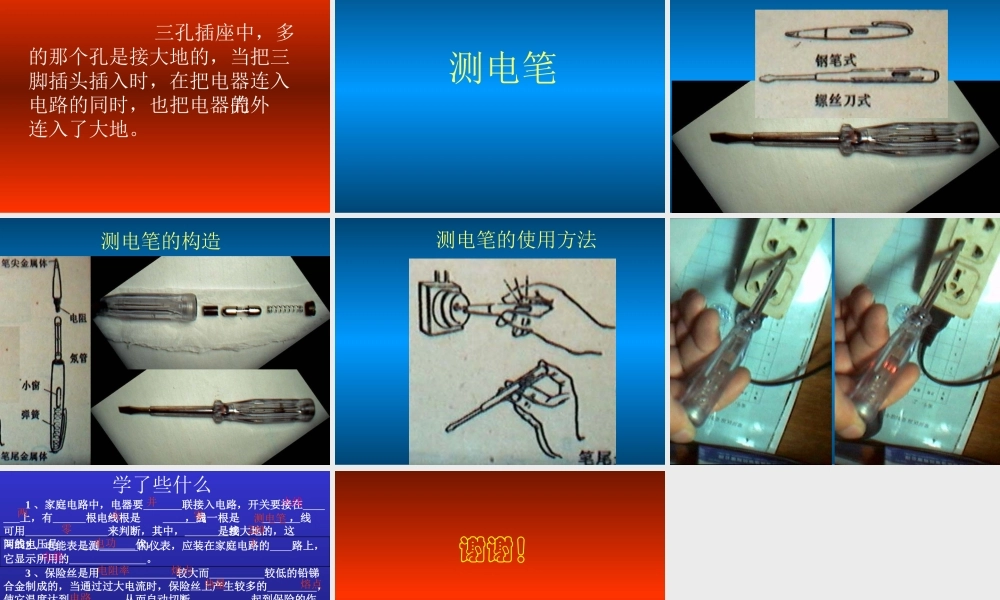

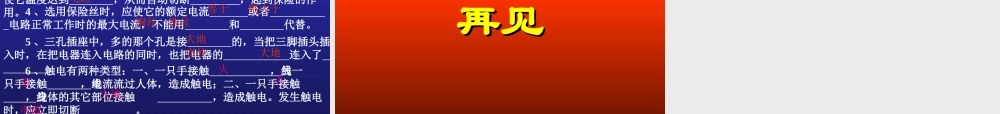

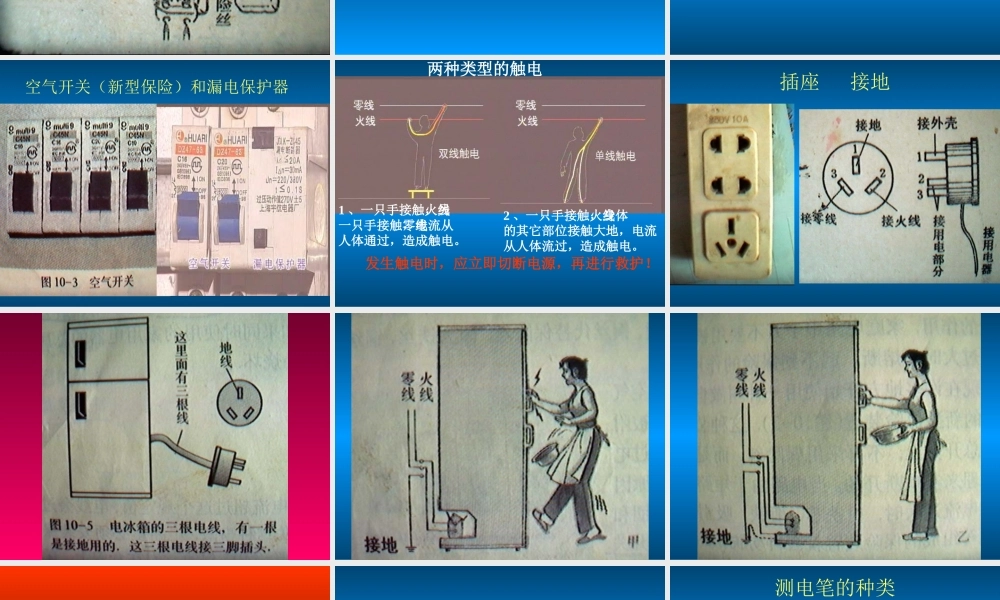

家庭电路凉姜初中 何金华 外线电能表闸刀开关保险盒两孔插座灯头及 灯 泡吊线盒开关三孔插座家庭电路的组成 家庭电路中：• 电器要并联接入电路中；开关要接在火线上。• 有两根电线，一根是火线，一根是零线，火线与零线间的电压是220伏。• 零线是接地的，正常情况下不带电，对人体无危害。 电能表• 电能表要装在家庭电路的干路上；• 电能表是用来测电功的仪表，它显示所用的电能。220V10(20)A50Hz1200r/kwh 保险丝（装在保险盒里） 保险丝的工作原理： 当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。 对保险丝的要求 1 、制作材料：用电阻率较大而熔点较低的铅锑合金制成。 2 、选用要求：保险丝的规格应等于或略大于电路中所有电器正常工作时的总电流。3 、不能用铁丝、铜丝代替。 空气开关（新型保险）和漏电保护器 两种类型的触电1 、一只手接触火线，另一只手接触零线，电流从人体通过，造成触电。2 、一只手接触火线，身体的其它部位接触大地，电流从人体流过，造成触电。发生触电时，应立即切断电源，再进行救护！ 插座 接地 三孔插座中，多的那个孔是接大地的，当把三脚插头插入时，在把电器连入电路的同时，也把电器的外壳连入了大地。 测电笔 测电笔的种类 测电笔的构造 测电笔的使用方法 学了些什么 1 、家庭电路中，电器要 联接入电路，开关要接在 上，有 根电线，一根是 线，另一根是 线，可用 来判断，其中， 线是接大地的，这两线间的电压是 伏。 并两火零测电笔零220 2 、电能表是测 的仪表，应装在家庭电路的 路上，它显示所用的 。电功干 3 、保险丝是用 较大而 较低的铅锑合金制成的，当通过过大电流时，保险丝上产生较多的 ，使它温度达到 ，从而自动切断 ，起到保险的作用。电阻率熔点热量熔点电路 4 、选用保险丝时，应使它的额定电流 或者 电路正常工作时的最大电流，不能用 和 代替。等于略大于铜丝铁丝 5 、三孔插座中，多的那个孔是接 的，当把三脚插头插入时，在把电器连入电路的同时，也把电器的 连入了 。大地外壳大地火线电能 6 、触电有两种类型：一、一只手接触 线，另一只手接触 线，电流流过人体，造成触电；二、一只手接触 线，身体的其它部位接触 ，造成触电。发生触电时，应立即切断 。火零火大地电源 谢谢！再见再见
