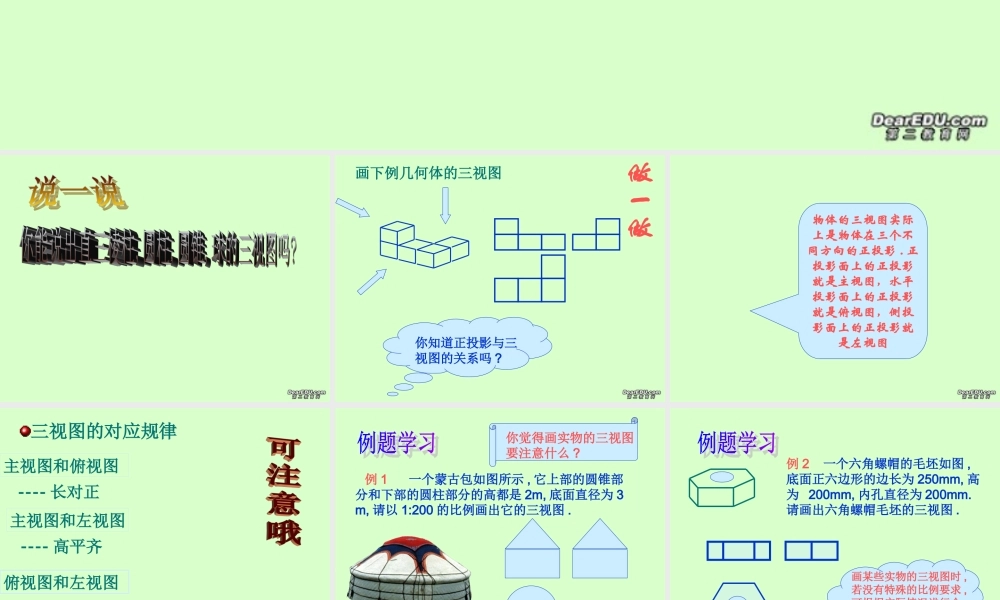

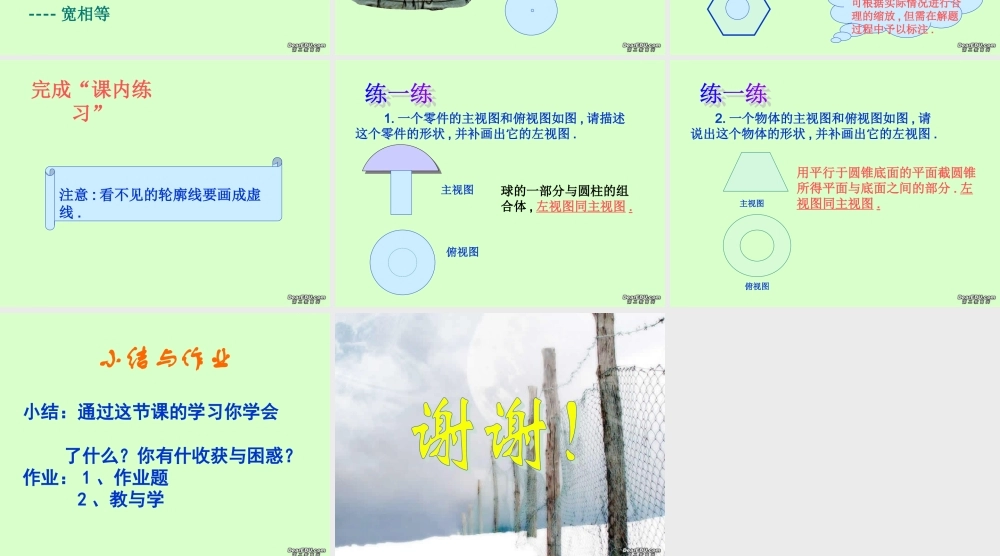

画下例几何体的三视图做一做你知道正投影与三视图的关系吗 ?物体的三视图实际上是物体在三个不同方向的正投影 . 正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图---- 长对正---- 高平齐---- 宽相等 例 1 一个蒙古包如图所示 , 它上部的圆锥部分和下部的圆柱部分的高都是 2m, 底面直径为 3m, 请以 1:200 的比例画出它的三视图 .你觉得画实物的三视图要注意什么 ?例 2 一个六角螺帽的毛坯如图 ,底面正六边形的边长为 250mm, 高为 200mm, 内孔直径为 200mm.请画出六角螺帽毛坯的三视图 .画某些实物的三视图时 ,若没有特殊的比例要求 ,可根据实际情况进行合理的缩放 , 但需在解题过程中予以标注 .完成“课内练习”注意 : 看不见的轮廓线要画成虚线 . 1. 一个零件的主视图和俯视图如图 , 请描述这个零件的形状 , 并补画出它的左视图 .主视图俯视图球的一部分与圆柱的组合体 , 左视图同主视图 . 2. 一个物体的主视图和俯视图如图 , 请说出这个物体的形状 , 并补画出它的左视图 .主视图俯视图用平行于圆锥底面的平面截圆锥所得平面与底面之间的部分 . 左视图同主视图 .小结与作业小结：通过这节课的学习你学会 了什么？你有什收获与困惑？作业： 1 、作业题 2 、教与学
