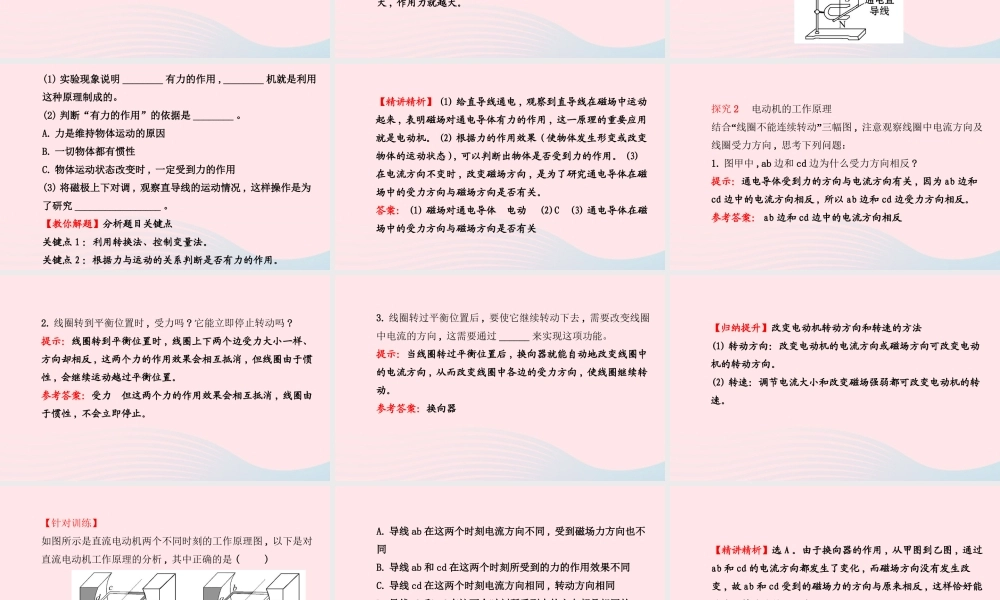

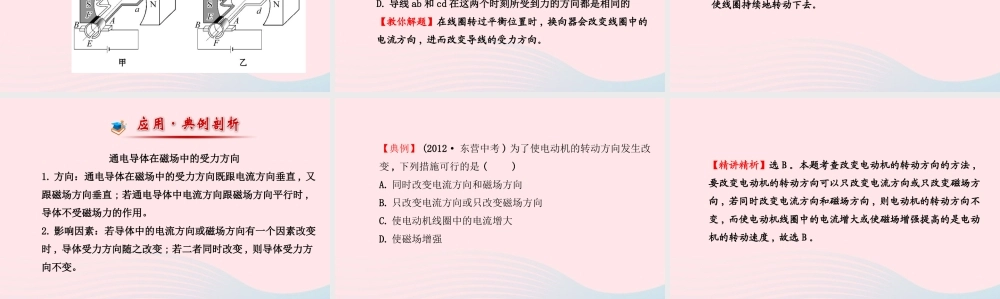

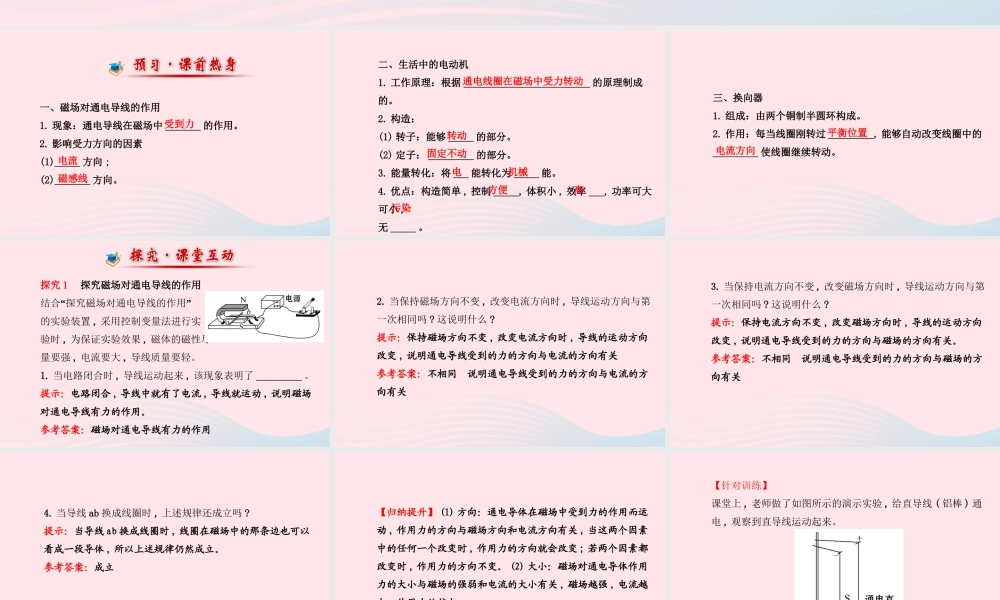

第四节 电 动 机一、磁场对通电导线的作用1. 现象：通电导线在磁场中 _______ 的作用。2. 影响受力方向的因素(1)_____ 方向 ;(2)_______ 方向。受到力电流磁感线二、生活中的电动机1. 工作原理：根据 _________________________ 的原理制成的。2. 构造：(1) 转子：能够 _____ 的部分。(2) 定子： _________ 的部分。3. 能量转化：将 ___ 能转化为 _____ 能。4. 优点：构造简单 , 控制 _____, 体积小 , 效率 ___, 功率可大可小 ,无 _____ 。通电线圈在磁场中受力转动转动固定不动电机械方便污染高三、换向器1. 组成：由两个铜制半圆环构成。2. 作用：每当线圈刚转过 _________, 能够自动改变线圈中的_________ 使线圈继续转动。平衡位置电流方向探究 1 探究磁场对通电导线的作用“”结合 探究磁场对通电导线的作用的实验装置 , 采用控制变量法进行实验时 , 为保证实验效果 , 磁体的磁性尽量要强 , 电流要大 , 导线质量要轻。1. 当电路闭合时 , 导线运动起来 , 该现象表明了 _________ 。提示：电路闭合 , 导线中就有了电流 , 导线就运动 , 说明磁场对通电导线有力的作用。参考答案：磁场对通电导线有力的作用2. 当保持磁场方向不变 , 改变电流方向时 , 导线运动方向与第一次相同吗 ? 这说明什么 ?提示：保持磁场方向不变 , 改变电流方向时 , 导线的运动方向改变 , 说明通电导线受到的力的方向与电流的方向有关参考答案：不相同 说明通电导线受到的力的方向与电流的方向有关3. 当保持电流方向不变 , 改变磁场方向时 , 导线运动方向与第一次相同吗 ? 这说明什么 ?提示：保持电流方向不变 , 改变磁场方向时 , 导线的运动方向改变 , 说明通电导线受到的力的方向与磁场的方向有关。参考答案：不相同 说明通电导线受到的力的方向与磁场的方向有关4. 当导线 ab 换成线圈时 , 上述规律还成立吗 ?提示：当导线 ab 换成线圈时 , 线圈在磁场中的那条边也可以看成一段导体 , 所以上述规律仍然成立。参考答案：成立【归纳提升】 (1) 方向：通电导体在磁场中受到力的作用而运动 , 作用力的方向与磁场方向和电流方向有关 , 当这两个因素中的任何一个改变时 , 作用力的方向就会改变 ; 若两个因素都改变时 , 作用力的方向不变。 (2) 大小：磁场对通电导体作用力的大小与磁场的强弱和电流的大小有关 , 磁场越强 , 电流越大 , 作...
