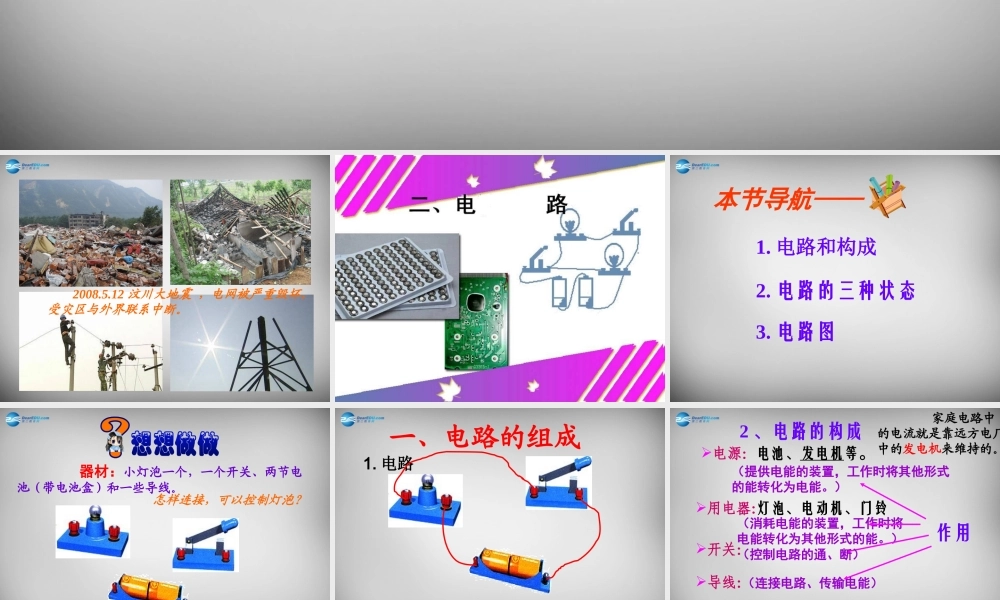

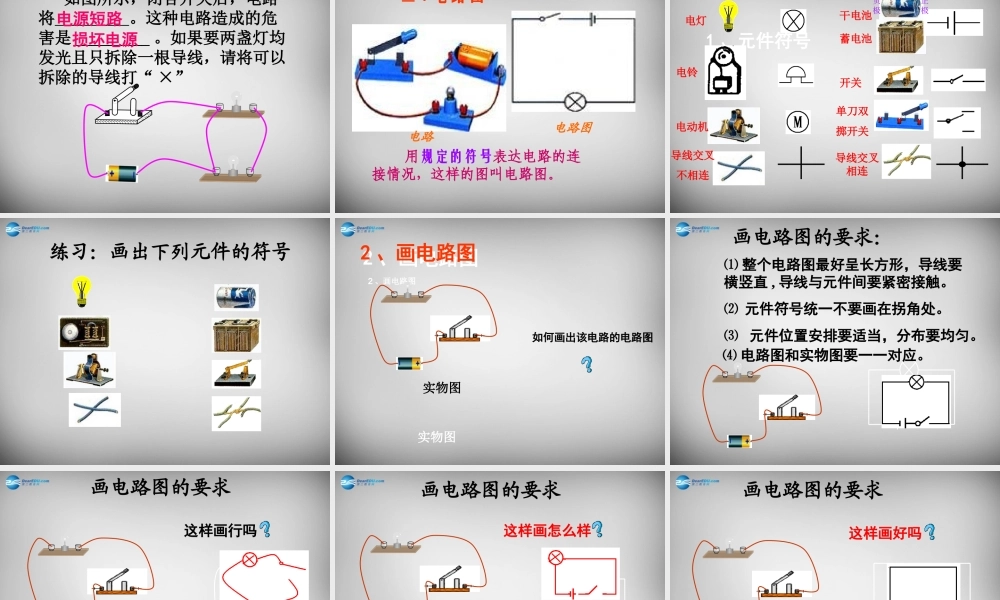

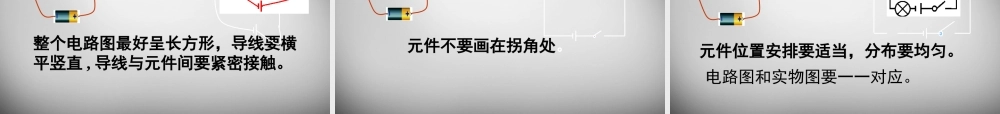

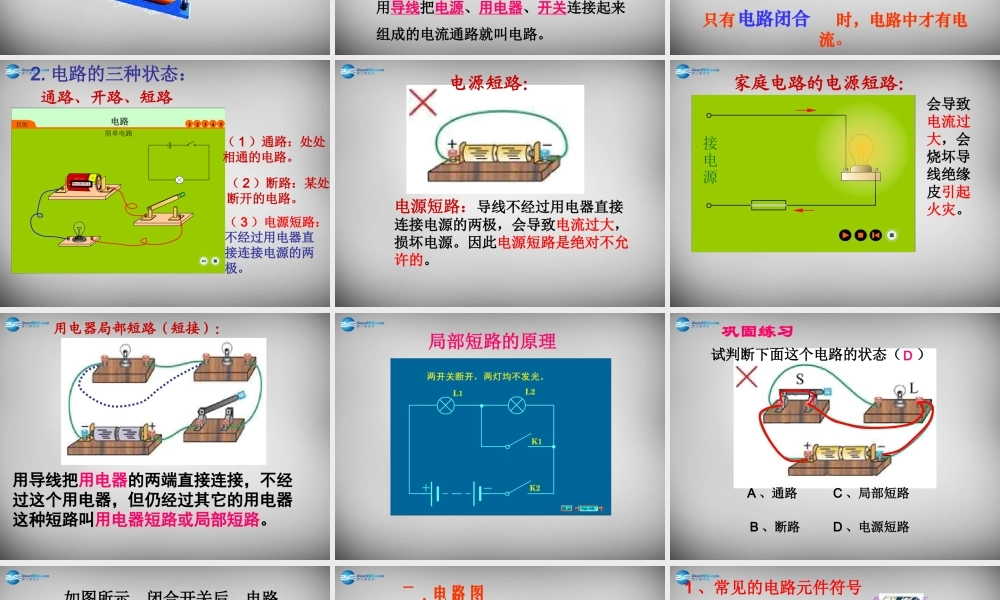

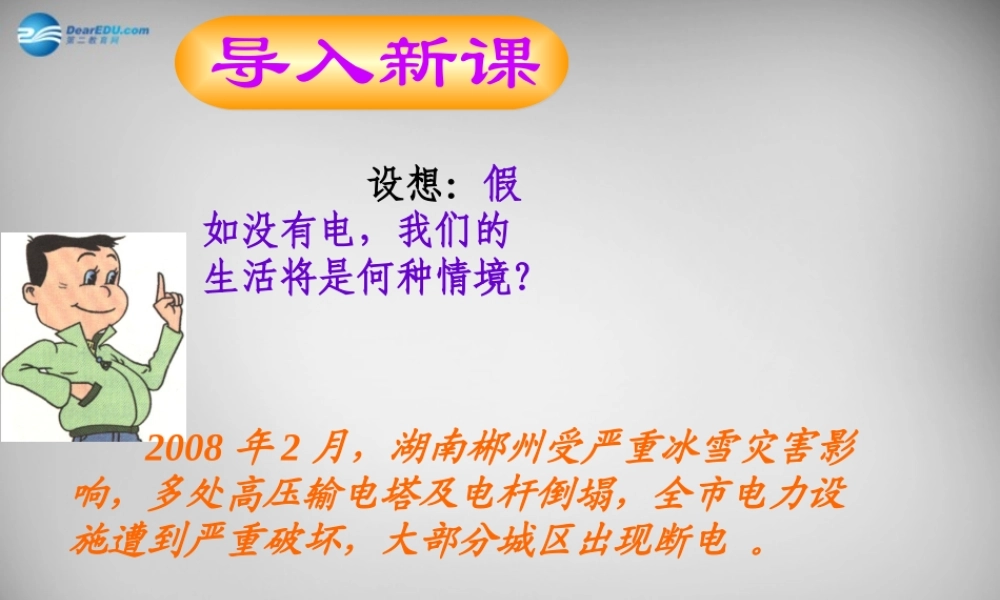

设想：假如没有电，我们的生活将是何种情境？导入新课 2008 年 2 月，湖南郴州受严重冰雪灾害影响，多处高压输电塔及电杆倒塌，全市电力设施遭到严重破坏，大部分城区出现断电 。 2008.5.12 汶川大地震 ，电网被严重毁坏，受灾区与外界联系中断。第 2 节：电路1. 电路和构成2. 电路的三种状态3. 电路图本节导航—— 器材：小灯泡一个，一个开关、两节电池（带电池盒）和一些导线。怎样连接，可以控制灯泡？用导线把电源、用电器、开关连接起来组成的电流通路就叫电路。一、电路的组成1. 电路2 、电路的构成用电器：灯泡、电动机、门铃电源：电池、发电机等。开关：导线：（提供电能的装置，工作时将其他形式的能转化为电能。）（消耗电能的装置，工作时将电能转化为其他形式的能。） 家庭电路中的电流就是靠远方电厂中的发电机来维持的。只有 时，电路中才有电流。作用（控制电路的通、断）（连接电路、传输电能）电路闭合2. 电路的三种状态：通路、开路、短路（ 1 ）通路：处处相通的电路。（ 2 ）断路：某处断开的电路。（ 3 ）电源短路：不经过用电器直接连接电源的两极。电源短路：电源短路：导线不经过用电器直接连接电源的两极，会导致电流过大，损坏电源。因此电源短路是绝对不允许的。家庭电路的电源短路：会导致电流过大，会烧坏导线绝缘皮引起火灾。用电器局部短路（短接）：用导线把用电器的两端直接连接，不经过这个用电器，但仍经过其它的用电器这种短路叫用电器短路或局部短路。局部短路的原理试判断下面这个电路的状态（ ）A 、通路B 、断路C 、局部短路D 、电源短路D巩固练习 如图所示，闭合开关后，电路将 。这种电路造成的危害是 _________ 。如果要两盏灯均发光且只拆除一根导线，请将可以拆除的导线打“ ×” 电源短路损坏电源二 . 电路图电路电路图 用规定的符号表达电路的连接情况，这样的图叫电路图。1 、元件符号1 、常见的电路元件符号电灯电铃电动机导线交叉不相连干电池蓄电池开关导线交叉相连单刀双掷开关正极负极练习：画出下列元件的符号如何画出该电路的电路图实物图2 、画电路图实物图2 、画电路图2 、画电路图⑴ 整个电路图最好呈长方形，导线要横竖直 , 导线与元件间要紧密接触。⑵ 元件符号统一不要画在拐角处。⑶ 元件位置安排要适当，分布要均匀。画电路图的要求：⑷ 电路图和实物图要一一对应。整个电路图最好呈长方形，导线要横平竖直 , 导线...
