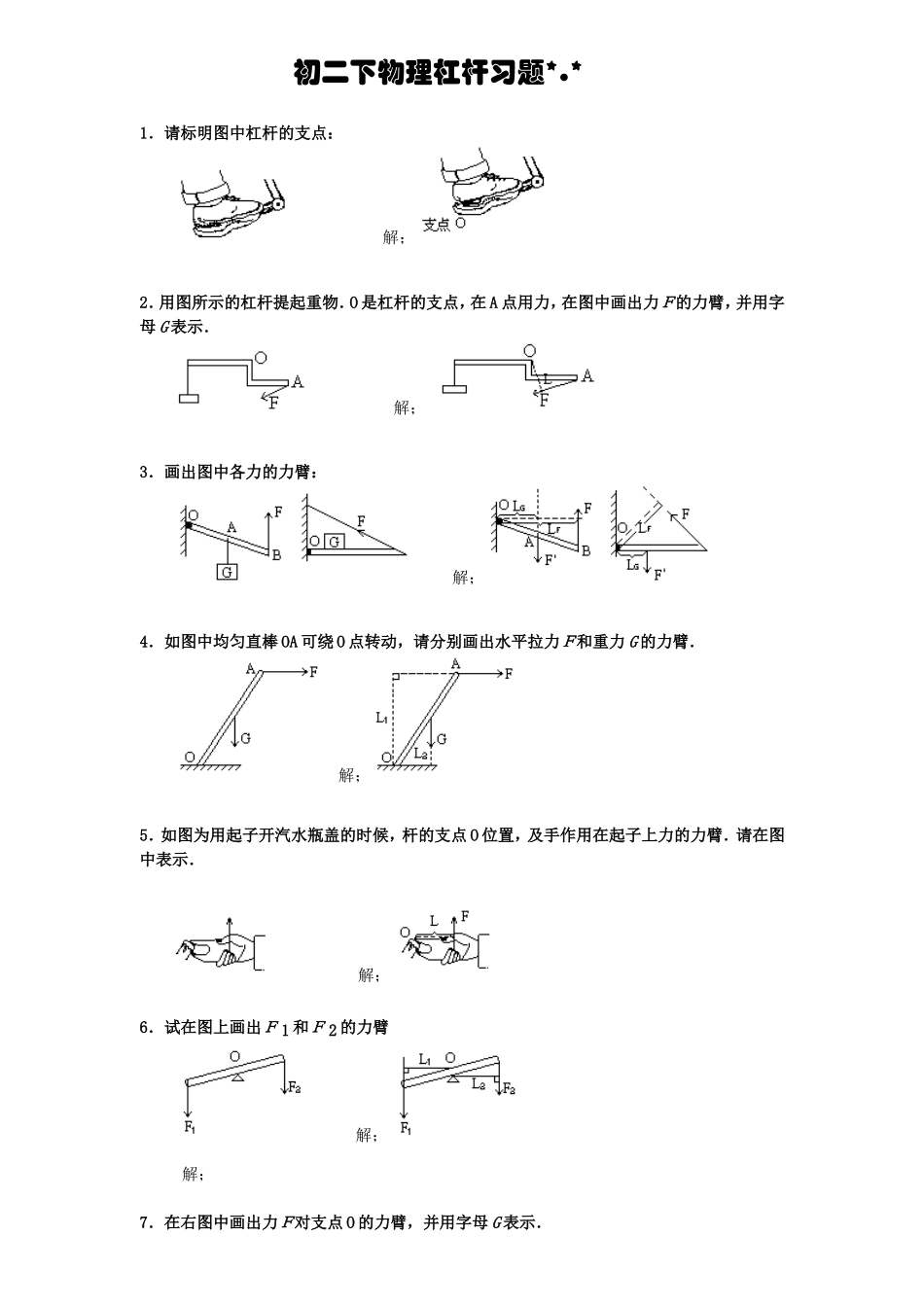

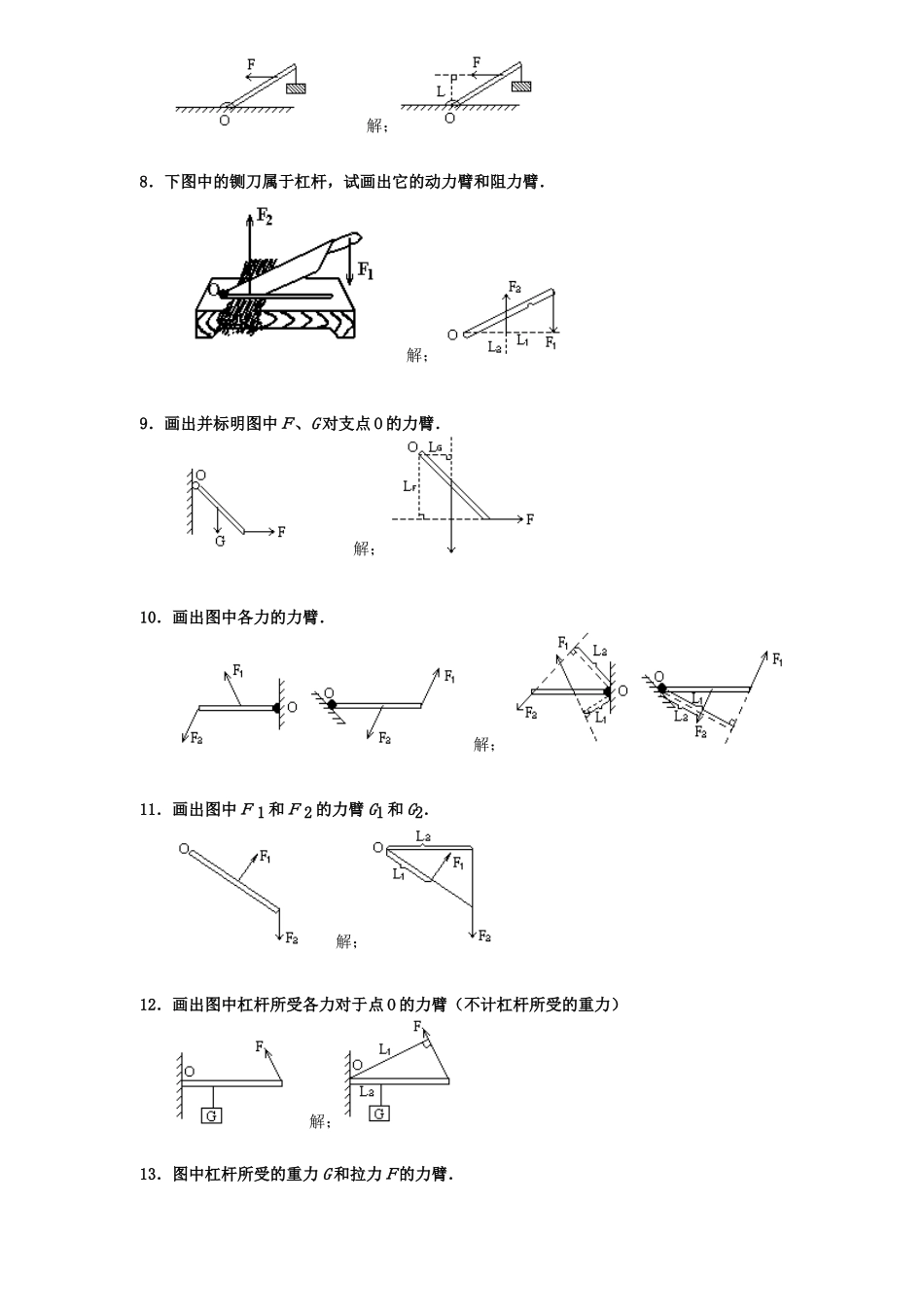

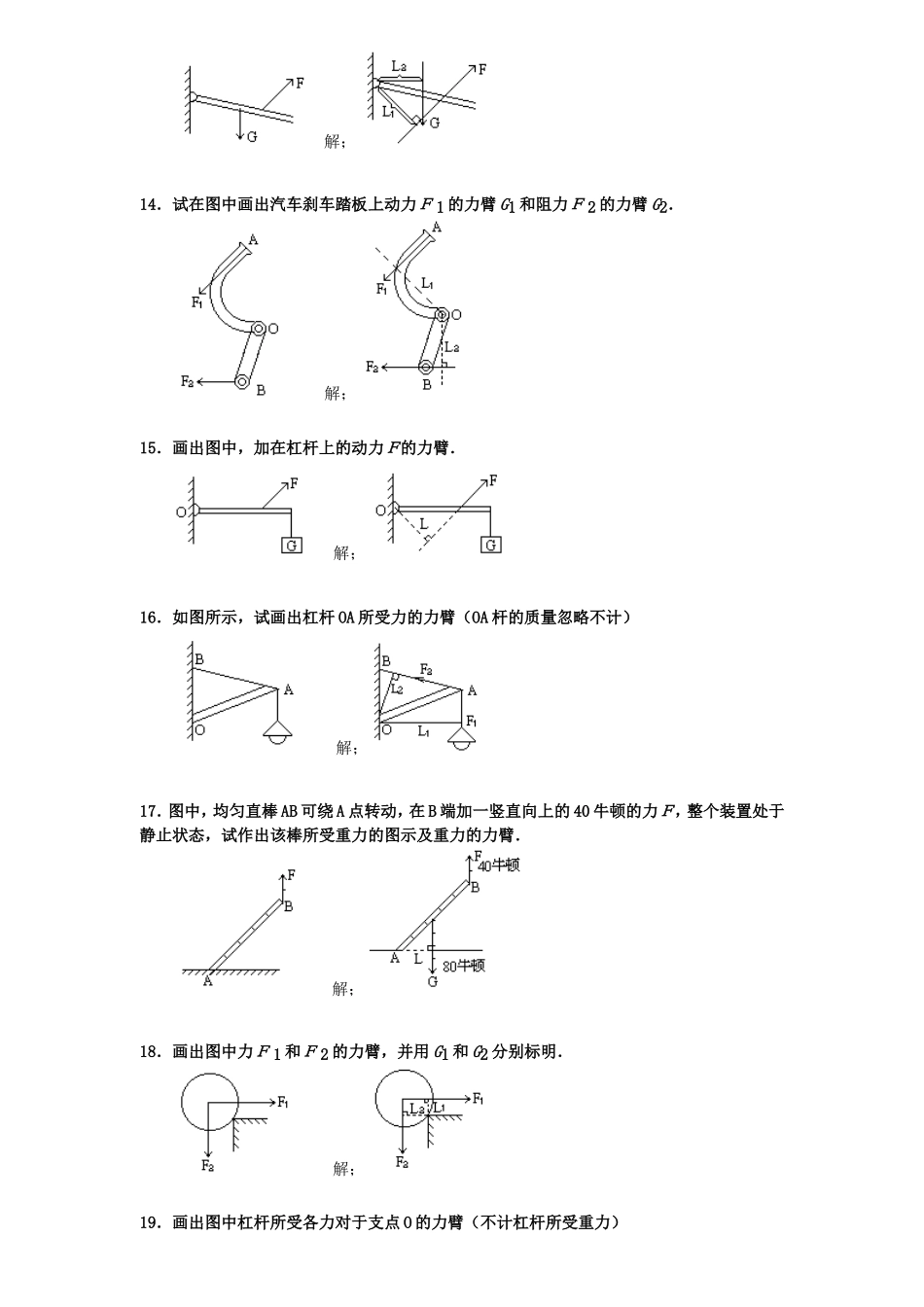

初二下物理杠杆习题*.*1．请标明图中杠杆的支点：解；2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．解；3．画出图中各力的力臂：解；4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．解；5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．解；6．试在图上画出Ｆ1和Ｆ2的力臂解；解；7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．解；8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．解；9．画出并标明图中Ｆ、G对支点O的力臂．解；10．画出图中各力的力臂．解；11．画出图中Ｆ1和Ｆ2的力臂G1和G2．解；12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）解；13．图中杠杆所受的重力G和拉力Ｆ的力臂．解；14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．解；15．画出图中，加在杠杆上的动力Ｆ的力臂．解；16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）解；17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．解；18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．解；19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）解；20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．解；21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．解；22．画出下列各力的力臂（如图）解；23．画出下列各力的力臂（如图）解；24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．解；25．画出图中Ｆ1和Ｆ2的力臂．解；26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．解；27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．解；28．画出图1和图2中各力的力臂．解；29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力解；30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．解；31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示解；32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．解；33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．解；34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：解；35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．解；36．做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中有10个相同的钩码，杠杆上每格等距。当在A点挂上4个钩码时，应怎样挂钩码才可使杠杆在水平位置平衡？请画出两种设计方案．AOAO
