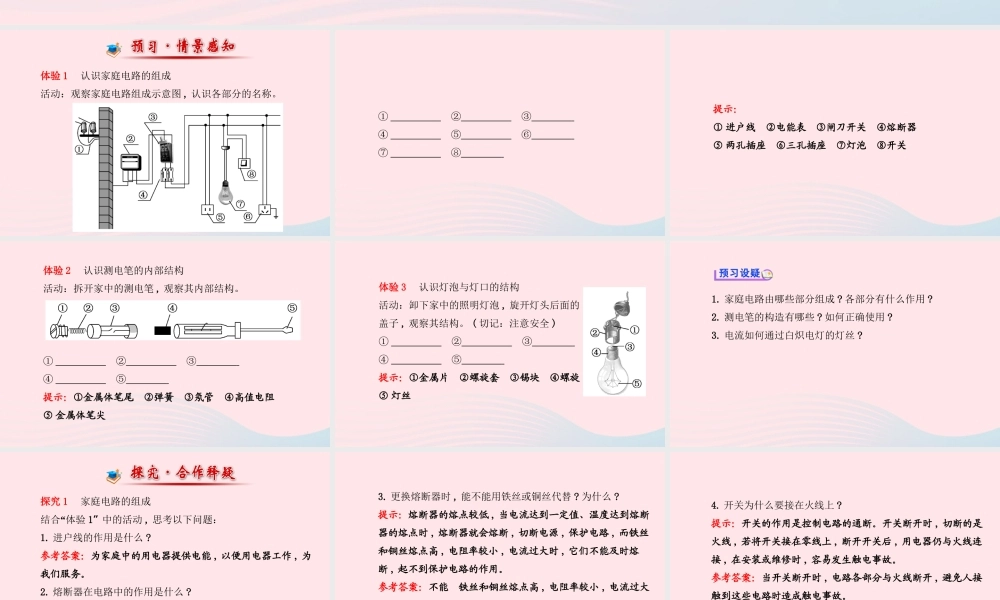

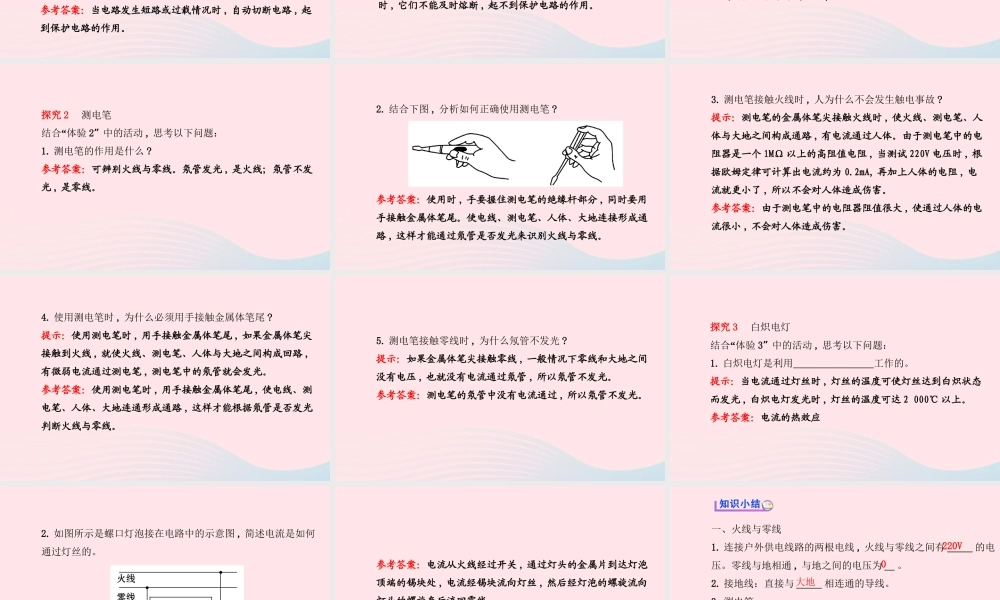

第十八章 家庭电路与安全用电18.1 家庭电路体验 1 认识家庭电路的组成活动：观察家庭电路组成示意图 , 认识各部分的名称。 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 提示：① 进户线 ②电能表 ③闸刀开关 ④熔断器⑤ 两孔插座 ⑥三孔插座 ⑦灯泡 ⑧开关体验 2 认识测电笔的内部结构活动：拆开家中的测电笔 , 观察其内部结构。① ② ③ ④ ⑤ 提示：①金属体笔尾 ②弹簧 ③氖管 ④高值电阻⑤ 金属体笔尖体验 3 认识灯泡与灯口的结构活动：卸下家中的照明灯泡 , 旋开灯头后面的盖子 , 观察其结构。 ( 切记：注意安全 )① ② ③ ④ ⑤ 提示：①金属片 ②螺旋套 ③锡块 ④螺旋⑤ 灯丝1. 家庭电路由哪些部分组成 ? 各部分有什么作用 ?2. 测电笔的构造有哪些 ? 如何正确使用 ?3. 电流如何通过白炽电灯的灯丝 ?探究 1 家庭电路的组成结合“体验 1”中的活动 , 思考以下问题：1. 进户线的作用是什么 ?参考答案：为家庭中的用电器提供电能 , 以便用电器工作 , 为我们服务。2. 熔断器在电路中的作用是什么 ?参考答案：当电路发生短路或过载情况时 , 自动切断电路 , 起到保护电路的作用。3. 更换熔断器时 , 能不能用铁丝或铜丝代替 ? 为什么 ?提示：熔断器的熔点较低 , 当电流达到一定值、温度达到熔断器的熔点时 , 熔断器就会熔断 , 切断电源 , 保护电路 , 而铁丝和铜丝熔点高 , 电阻率较小 , 电流过大时 , 它们不能及时熔断 , 起不到保护电路的作用。参考答案：不能 铁丝和铜丝熔点高 , 电阻率较小 , 电流过大时 , 它们不能及时熔断 , 起不到保护电路的作用。4. 开关为什么要接在火线上 ?提示：开关的作用是控制电路的通断。开关断开时 , 切断的是火线 , 若将开关接在零线上 , 断开开关后 , 用电器仍与火线连接 , 在安装或维修时 , 容易发生触电事故。参考答案：当开关断开时 , 电路各部分与火线断开 , 避免人接触到这些电路时造成触电事故。探究 2 测电笔结合“体验 2”中的活动 , 思考以下问题：1. 测电笔的作用是什么 ?参考答案：可辨别火线与零线。氖管发光 , 是火线；氖管不发光 , 是零线。2. 结合下图 , 分析如何正确使用测电笔 ?参考答案：使用时 , 手要握住测电笔的绝缘杆部分 , 同时要用手接触金属体笔尾。使电线、测电笔、人体、大地连接形成通路 , 这样才能通过氖管是否发光来识别火线与零线。3. ...
