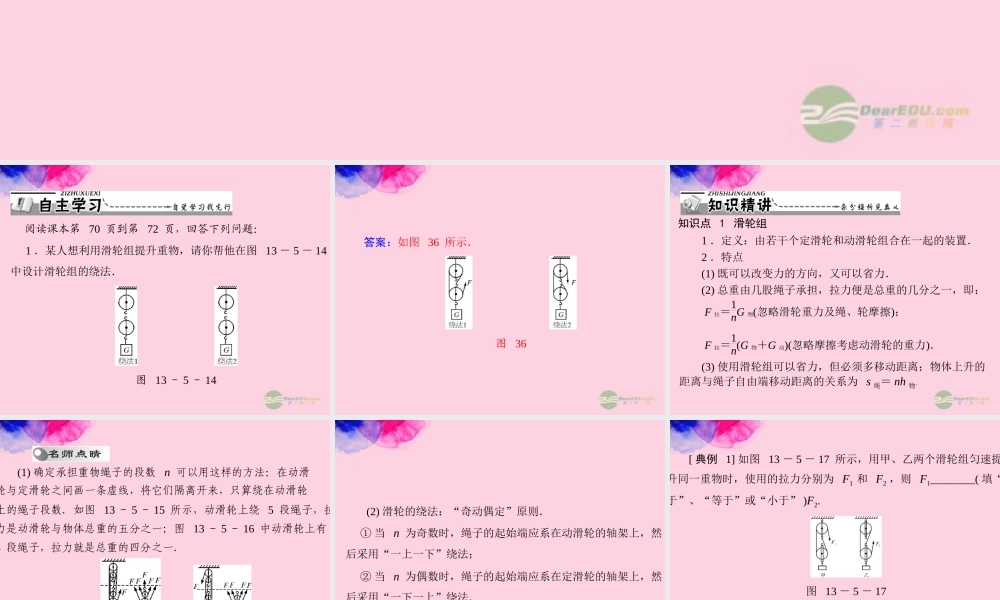

第 2 课时滑轮组阅读课本第 70 页到第 72 页，回答下列问题：1 ．某人想利用滑轮组提升重物，请你帮他在图 13 － 5 － 14中设计滑轮组的绕法．图 13 － 5 － 14答案：如图 36 所示．图 36知识点 1 滑轮组1 ．定义：由若干个定滑轮和动滑轮组合在一起的装置．2 ．特点(1) 既可以改变力的方向，又可以省力．(2) 总重由几股绳子承担，拉力便是总重的几分之一，即：(3) 使用滑轮组可以省力，但必须多移动距离；物体上升的距离与绳子自由端移动距离的关系为 s 绳＝ nh 物． F 拉＝1nG 物(忽略滑轮重力及绳、轮摩擦)； F 拉＝1n(G 物＋G 动)(忽略摩擦考虑动滑轮的重力)． (1) 确定承担重物绳子的段数 n 可以用这样的方法：在动滑轮与定滑轮之间画一条虚线，将它们隔离开来，只算绕在动滑轮上的绳子段数．如图 13 － 5 － 15 所示，动滑轮上绕 5 段绳子，拉力是动滑轮与物体总重的五分之一；图 13 － 5 － 16 中动滑轮上有4 段绳子，拉力就是总重的四分之一．图 13 － 5 － 15图 13 － 5 － 16(2) 滑轮的绕法：“奇动偶定”原则．① 当 n 为奇数时，绳子的起始端应系在动滑轮的轴架上，然后采用“一上一下”绕法；② 当 n 为偶数时，绳子的起始端应系在定滑轮的轴架上，然后采用“一下一上”绕法．[ 典例 1] 如图 13 － 5 － 17 所示，用甲、乙两个滑轮组匀速提升同一重物时，使用的拉力分别为 F1 和 F2 ，则 F1________( 填“大于”、“等于”或“小于” )F2.图 13 － 5 － 17思路点拨：图甲承担总重的绳子为 2 股，图乙为 3 股．答案：大于[ 典例 2] 在图 13 － 5 － 18 中画出使用该滑轮组提升重物最省力的绳子的绕法．图 13 － 5 － 18思路点拨：本题中由一个定滑轮和两个动滑轮组成滑轮组．因此最多的绳子股数应是 4 股．根据滑轮组连接过程中“奇动偶定”的原则，应先从定滑轮的轴架上开始系绳子，然后按“一下一上”的顺序连接．图 37答案：如图 37 所示．知识点 2 其他简单机械1 ．轮轴(1) 组成：轮轴是由一个轴和一个大轮组成的简单机械．(2) 应用：门把手和方向盘等．2 ．斜面(1) 使用斜面虽然费了距离，但能够省力，斜面越平缓，越省力．(2) 应用：螺丝钉和盘山公路等．
