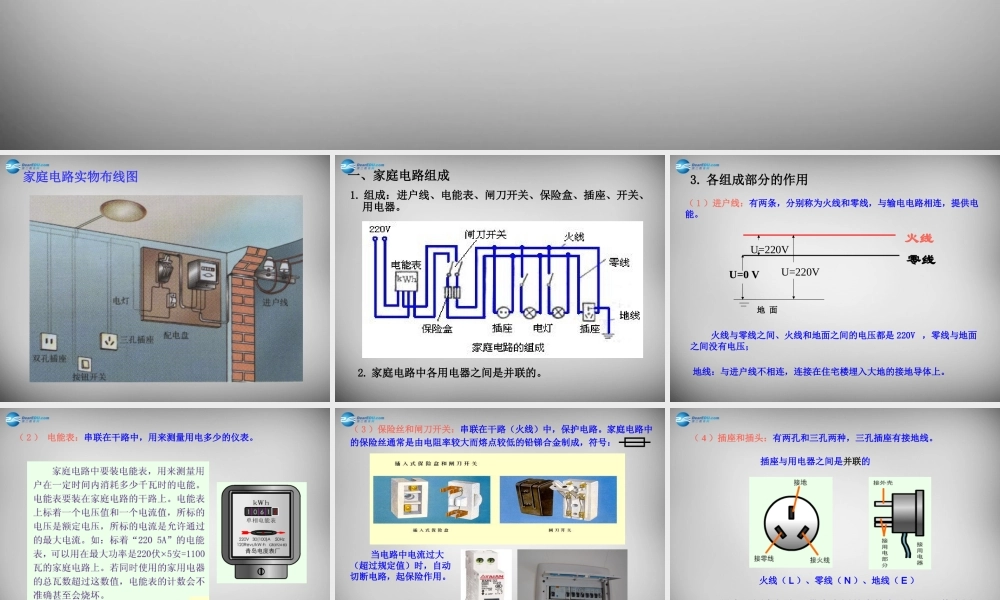

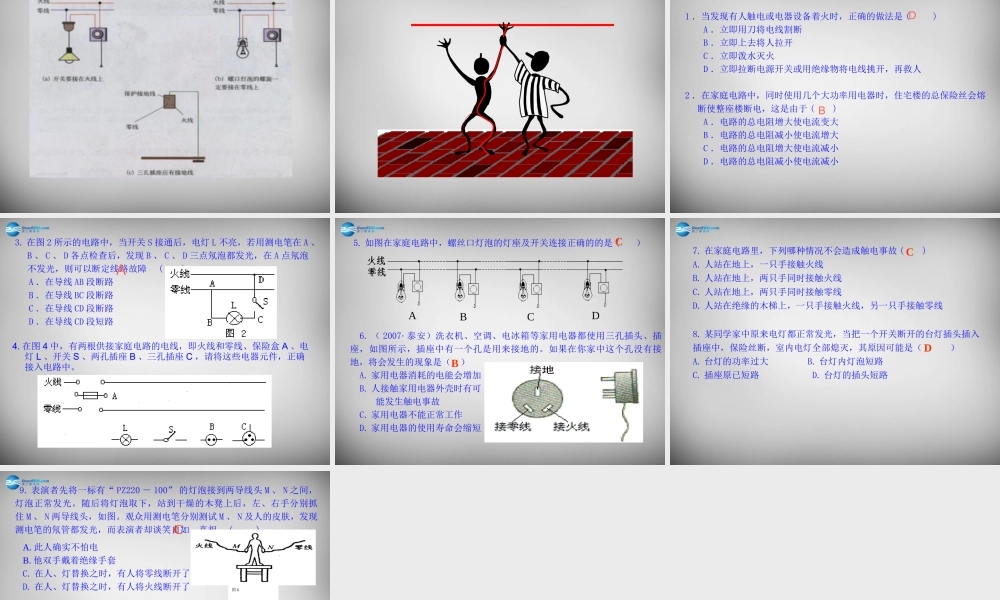

第十五章 探究电路第五节 家庭用电家庭电路实物布线图1. 组成：进户线、电能表、闸刀开关、保险盒、插座、开关、用电器。 一、家庭电路组成2. 家庭电路中各用电器之间是并联的。 火线与零线之间、火线和地面之间的电压都是 220V ，零线与地面之间没有电压；（ 1 ）进户线：有两条，分别称为火线和零线，与输电电路相连，提供电能。U=220VU=0 V火线零线U=220V地 面3. 各组成部分的作用地线：与进户线不相连，连接在住宅楼埋入大地的接地导体上。（ 2 ） 电能表：串联在干路中，用来测量用电多少的仪表。（ 3 ）保险丝和闸刀开关：串联在干路（火线）中，保护电路。家庭电路中的保险丝通常是由电阻率较大而熔点较低的铅锑合金制成，符号： 当电路中电流过大（超过规定值）时，自动切断电路，起保险作用。 选用：熔丝越粗，熔断电流越大（ 4 ）插座和插头：有两孔和三孔两种，三孔插座有接地线。插座与用电器之间是并联的 思考：国家规定：带有金属外壳的家用电器，其金属外壳必须接地，为什么？火线（ L ）、零线（ N ）、地线（ E ）4. 测电笔的使用（ 2 ）使用方法：笔尖金属体接触导体，手接触笔尾金属体。（ 1 ）作用：辨别火线和零线；思考：电笔中的电阻在1MΩ 以上 , 测 220V 电压时 , 通过人体电流是多大？二、电灯及其安装螺口灯泡卡口灯泡各种各样的电灯1. 电灯包括白炽灯、荧光灯、高压气体放电灯等；2. 白炽灯的安装：火线零线并排走，零线直接进灯座，火线接进保险盒，再过开关进灯座。卡口式螺丝口式火线零线火线零线火线零线火线和零线可以任意连接零线火线火线和零线决不可以接错3. 螺口灯泡零线只能接在螺旋套上三、安全用电1. 触电：指一定强度的电流流过人体引起的伤害事故。（ 1 ）当 1mA 左右的电流通过人体时，会使人产生麻的感觉；（ 2 ）超过 10mA 的电流就能使人感到巨痛，甚至神经麻痹，呼吸困难，有生命危险； （ 3 ）电流达到 100mA 时， 3s 就可使人窒息，心脏停止跳动。2. 触电事故通常是人体直接或间接接触火线引起的。3. 安全用电原则：（ 1 ）不高于 36V 的电压才是安全电压；（ 2 ）不接触低压带电体，不靠近高压带电体；（ 3 ）电路安装要规范；（ 4 ）遇到有人触电，应先切断电源，并规范施救。1 ．当发现有人触电或电器设备着火时，正确的做法是 ( ) A ．立即用刀将电线割断 B ．立即上去将人拉开 C ．立即泼水灭火 D ．...
