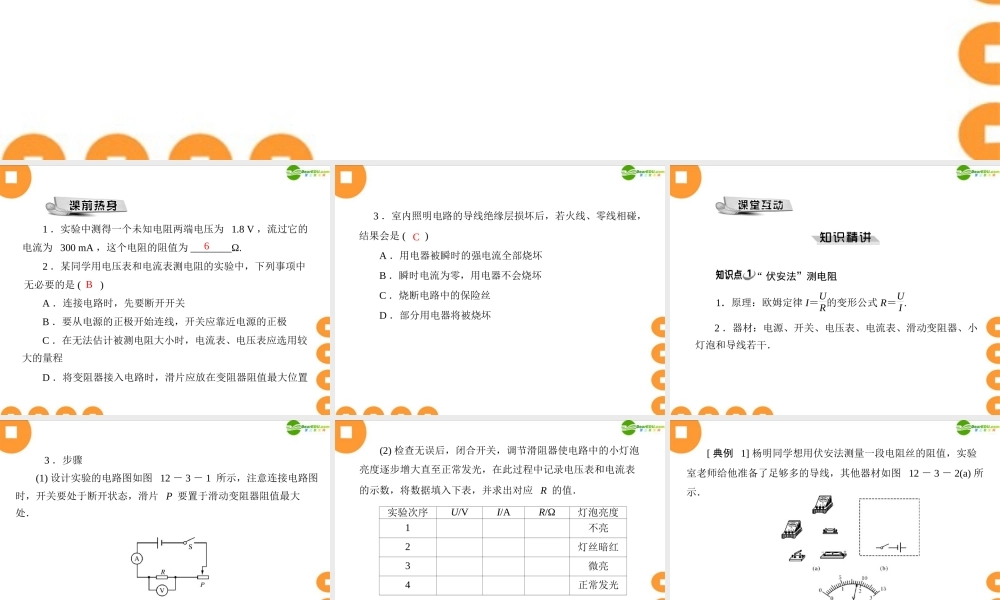

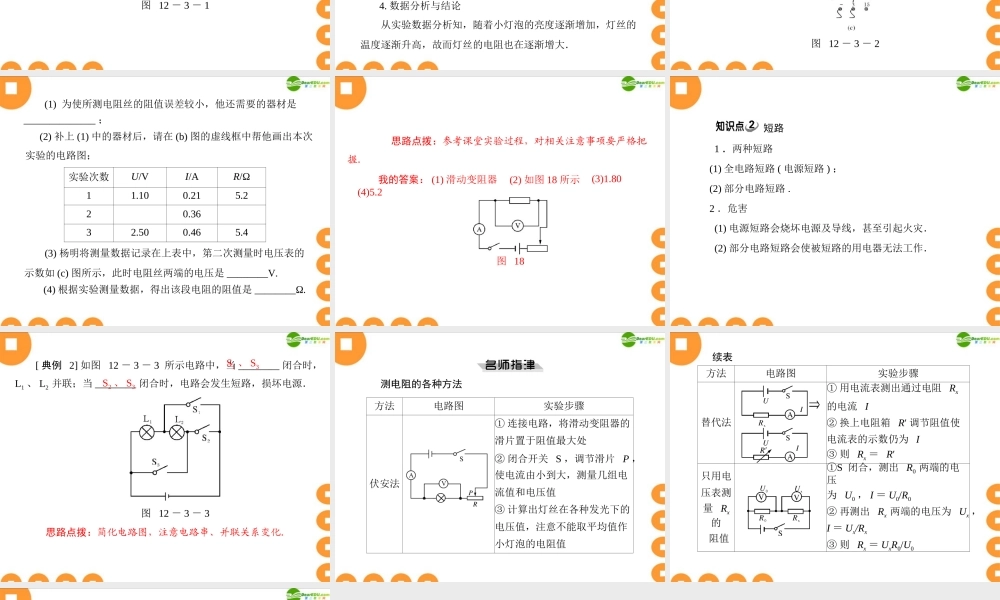

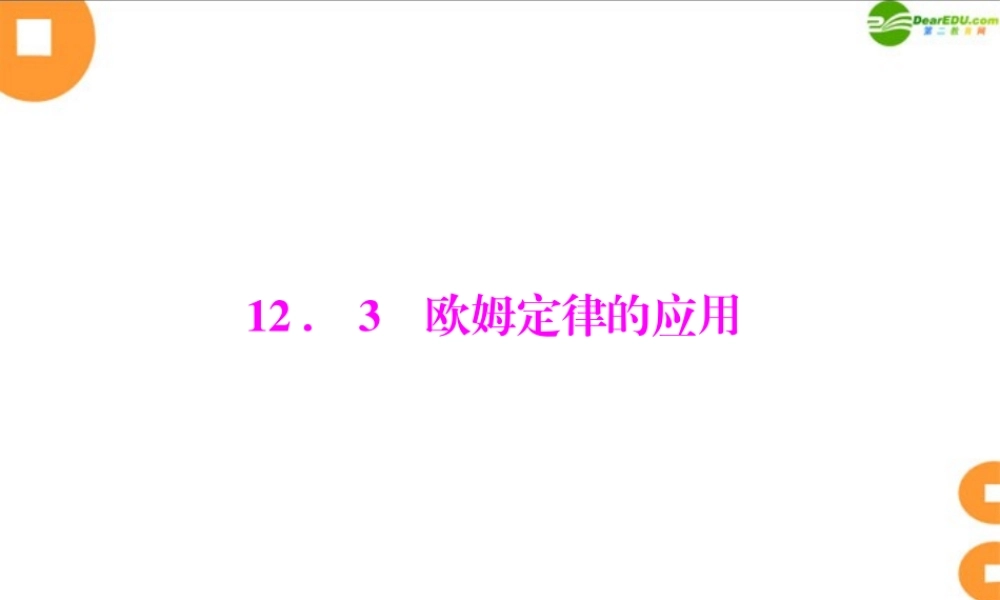

12 ． 3 欧姆定律的应用1 ．实验中测得一个未知电阻两端电压为 1.8 V ，流过它的电流为 300 mA ，这个电阻的阻值为 ________Ω.2 ．某同学用电压表和电流表测电阻的实验中，下列事项中无必要的是 ()A ．连接电路时，先要断开开关B ．要从电源的正极开始连线，开关应靠近电源的正极C ．在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D ．将变阻器接入电路时，滑片应放在变阻器阻值最大位置6 B 3 ．室内照明电路的导线绝缘层损坏后，若火线、零线相碰，结果会是 ()A ．用电器被瞬时的强电流全部烧坏B ．瞬时电流为零，用电器不会烧坏C ．烧断电路中的保险丝D ．部分用电器将被烧坏C “ 伏安法”测电阻2 ．器材：电源、开关、电压表、电流表、滑动变阻器、小灯泡和导线若干．1．原理：欧姆定律 I＝UR的变形公式 R＝UI . 图 12 － 3 － 13 ．步骤(1) 设计实验的电路图如图 12 － 3 － 1 所示，注意连接电路图时，开关要处于断开状态，滑片 P 要置于滑动变阻器阻值最大处．实验次序U/VI/AR/Ω灯泡亮度1不亮2灯丝暗红3微亮4正常发光4. 数据分析与结论从实验数据分析知，随着小灯泡的亮度逐渐增加，灯丝的温度逐渐升高，故而灯丝的电阻也在逐渐增大．(2) 检查无误后，闭合开关，调节滑阻器使电路中的小灯泡亮度逐步增大直至正常发光，在此过程中记录电压表和电流表的示数，将数据填入下表，并求出对应 R 的值．[ 典例 1] 杨明同学想用伏安法测量一段电阻丝的阻值，实验室老师给他准备了足够多的导线，其他器材如图 12 － 3 － 2(a) 所示．图 12 － 3 － 2实验次数U/VI/AR/Ω11.100.215.220.3632.500.465.4(1) 为使所测电阻丝的阻值误差较小，他还需要的器材是______________ ；(2) 补上 (1) 中的器材后，请在 (b) 图的虚线框中帮他画出本次实验的电路图；(3) 杨明将测量数据记录在上表中，第二次测量时电压表的示数如 (c) 图所示，此时电阻丝两端的电压是 ________V.(4) 根据实验测量数据，得出该段电阻的阻值是 ________Ω.(2) 如图 18 所示(3)1.80我的答案： (1) 滑动变阻器(4)5.2图 18 思路点拨：参考课堂实验过程，对相关注意事项要严格把握．短路1 ．两种短路(1) 全电路短路 ( 电源短路 ) ；(2) 部分电路短路 .2 ．危害(1) 电源短路会烧坏电源及导线，甚至引起火灾．(2) 部分电路短路会使被短路的用电器无法工作．[ 典例 2] 如图 ...
