初三物理家庭电路 课件VIP免费

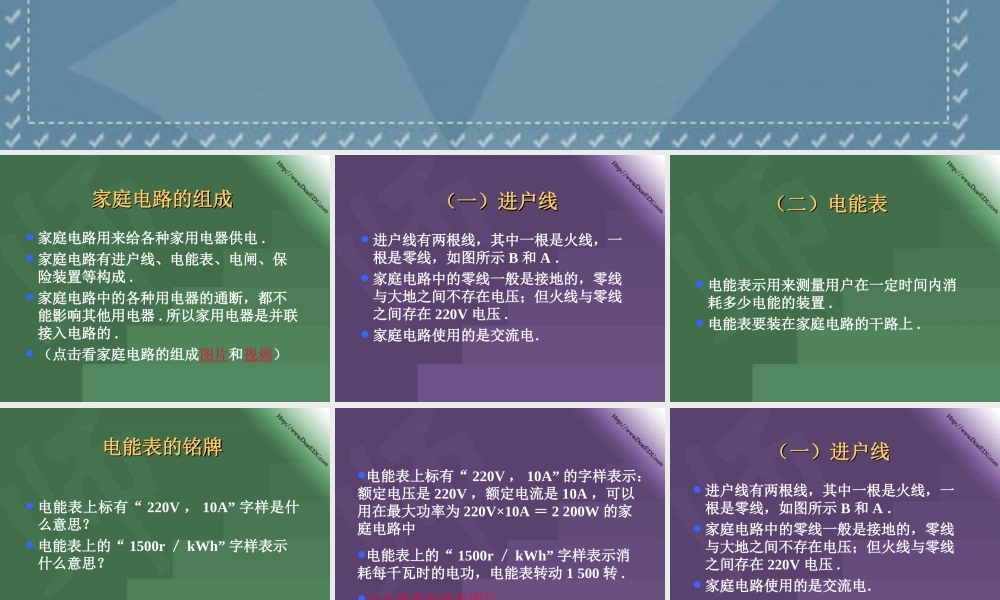

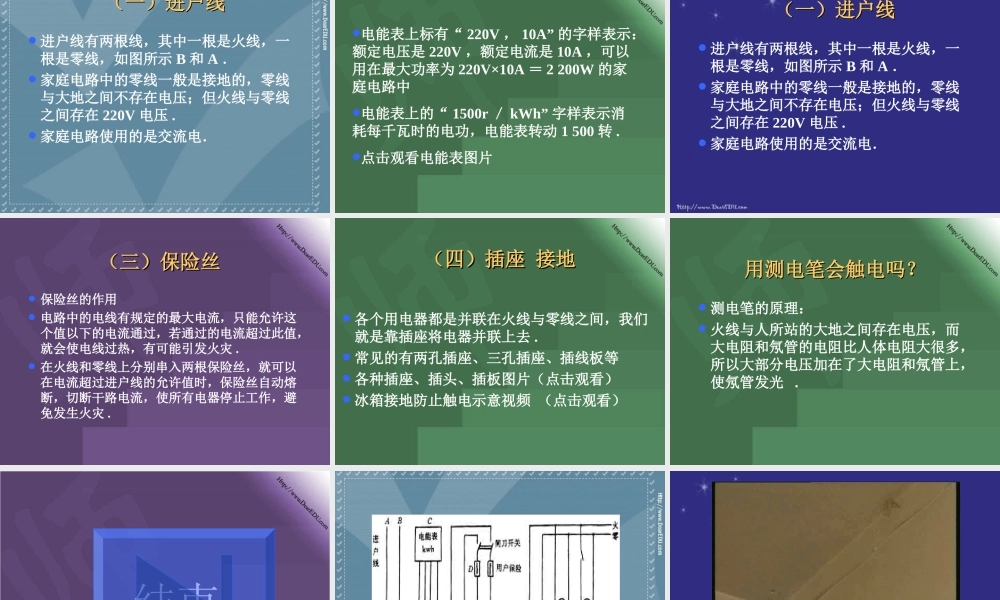

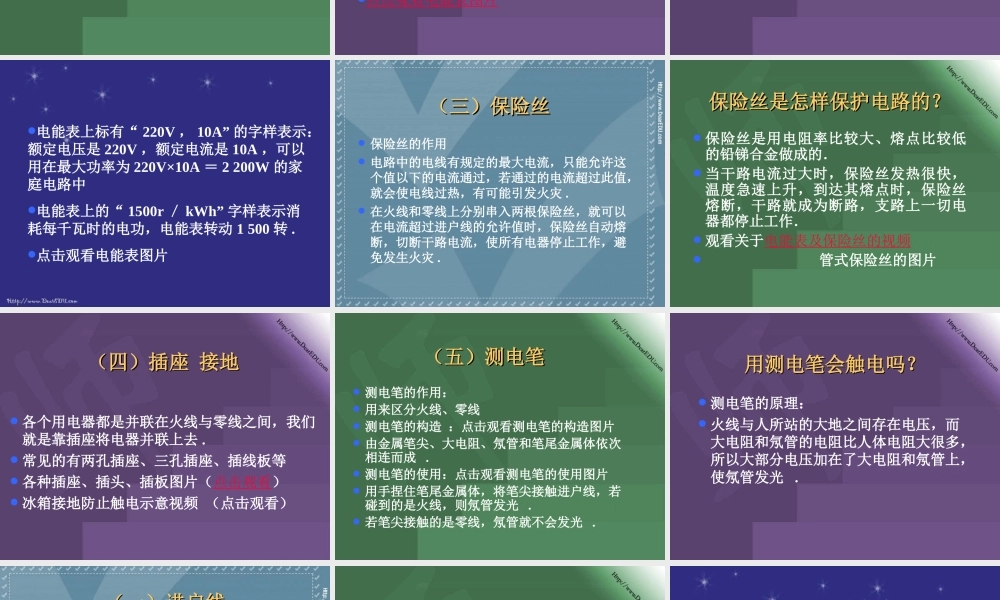

家庭电路家庭电路的组成家庭电路的组成 家庭电路用来给各种家用电器供电 . 家庭电路有进户线、电能表、电闸、保险装置等构成 . 家庭电路中的各种用电器的通断，都不能影响其他用电器 . 所以家用电器是并联接入电路的 . （点击看家庭电路的组成图片和视频）（一）进户线（一）进户线 进户线有两根线，其中一根是火线，一根是零线，如图所示 B 和 A ． 家庭电路中的零线一般是接地的，零线与大地之间不存在电压；但火线与零线之间存在 220V 电压 . 家庭电路使用的是交流电． （（二二）电能表）电能表  电能表示用来测量用户在一定时间内消耗多少电能的装置 . 电能表要装在家庭电路的干路上 .电能表的铭牌电能表的铭牌 电能表上标有“ 220V ， 10A” 字样是什么意思？ 电能表上的“ 1500r ／ kWh” 字样表示什么意思？电能表上标有“ 220V ， 10A” 的字样表示：额定电压是 220V ，额定电流是 10A ，可以用在最大功率为 220V×10A ＝ 2 200W 的家庭电路中电能表上的“ 1500r ／ kWh” 字样表示消耗每千瓦时的电功，电能表转动 1 500 转 .点击观看电能表图片（一）进户线（一）进户线 进户线有两根线，其中一根是火线，一根是零线，如图所示 B 和 A ． 家庭电路中的零线一般是接地的，零线与大地之间不存在电压；但火线与零线之间存在 220V 电压 . 家庭电路使用的是交流电． 电能表上标有“ 220V ， 10A” 的字样表示：额定电压是 220V ，额定电流是 10A ，可以用在最大功率为 220V×10A ＝ 2 200W 的家庭电路中电能表上的“ 1500r ／ kWh” 字样表示消耗每千瓦时的电功，电能表转动 1 500 转 .点击观看电能表图片（（三三））保险丝保险丝  保险丝的作用 电路中的电线有规定的最大电流，只能允许这个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾 . 在火线和零线上分别串入两根保险丝，就可以在电流超过进户线的允许值时，保险丝自动熔断，切断干路电流，使所有电器停止工作，避免发生火灾 .保险丝是怎样保护电路的？保险丝是怎样保护电路的？ 保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的． 当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作． 观看关于电能表及保险丝的视频 ...
