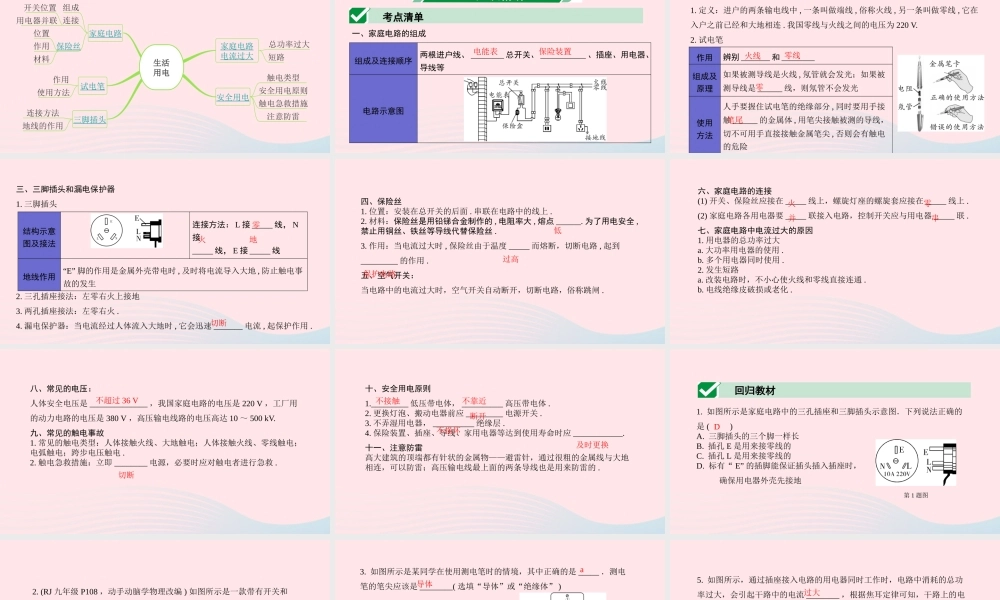

栏目导航玩转广东省卷 10 年中考真题知识精讲考点清单回归教材第十四讲 生活用电生活用电家庭电路电流过大安全用电家庭电路总功率过大短路组成连接保险丝位置作用材料试电笔作用使用方法三脚插头连接方法地线的作用安全用电原则触电急救措施注意防雷触电类型开关位置用电器并联知识精讲考点清单一、家庭电路的组成组成及连接顺序两根进户线、 ________ 总开关、 ___________ 、插座、用电器、导线等电路示意图电能表保险装置二、火线和零线1. 定义：进户的两条输电线中 , 一条叫做端线 , 俗称火线 , 另一条叫做零线 , 它在入户之前已经和大地相连 . 我国零线与火线之间的电压为 220 V.2. 试电笔作用辨别 _______ 和 ________组成及原理如果被测导线是火线 , 氖管就会发光；如果被测导线是 ______ 线，则氖管不会发光使用方法人手要握住试电笔的绝缘部分 , 同时要用手接触 ______ 的金属体 , 用笔尖接触被测的导线，切不可用手直接接触金属笔尖 , 否则会有触电的危险火线零线 零笔尾三、三脚插头和漏电保护器1. 三脚插头2. 三孔插座接法：左零右火上接地3. 两孔插座接法：左零右火 .4. 漏电保护器：当电流经过人体流入大地时 , 它会迅速 _______ 电流 , 起保护作用 .结构示意图及接法连接方法： L 接 _____ 线， N接_____ 线， E 接 _____ 线地线作用“E” 脚的作用是金属外壳带电时 , 及时将电流导入大地 , 防止触电事故的发生零火地切断四、保险丝1. 位置：安装在总开关的后面 . 串联在电路中的线上 .2. 材料：保险丝是用铅锑合金制作的 , 电阻率大 , 熔点 ______. 为了用电安全 ,禁止用铜丝、铁丝等导线代替保险丝 .3. 作用：当电流过大时 , 保险丝由于温度 _____ 而熔断，切断电路 , 起到_________ 的作用 .五、空气开关：当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸 .低过高保护电路六、家庭电路的连接(1) 开关、保险丝应接在 _____ 线上，螺旋灯座的螺旋套应接在 _____ 线上 .(2) 家庭电路各用电器要 _____ 联接入电路，控制开关应与用电器 _____ 联 .七、家庭电路中电流过大的原因1. 用电器的总功率过大a. 大功率用电器的使用 .b. 多个用电器同时使用 .2. 发生短路a. 改装电路时，不小心使火线和零线直接连通 .b. 电线绝缘皮破损或老化 .火零并串八、常见的电压：人体安全电压是 ______________ ，我国家...
