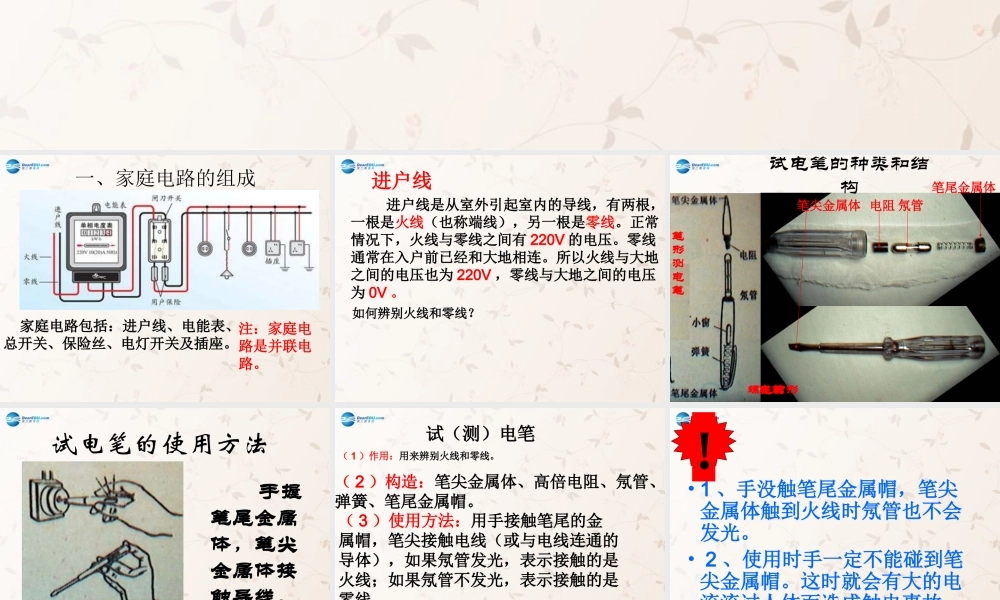

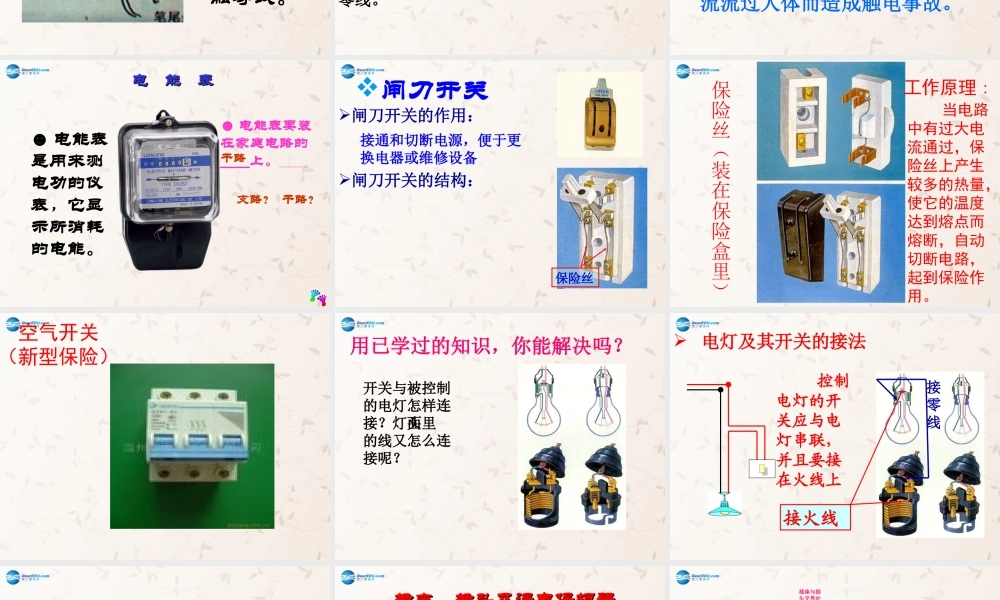

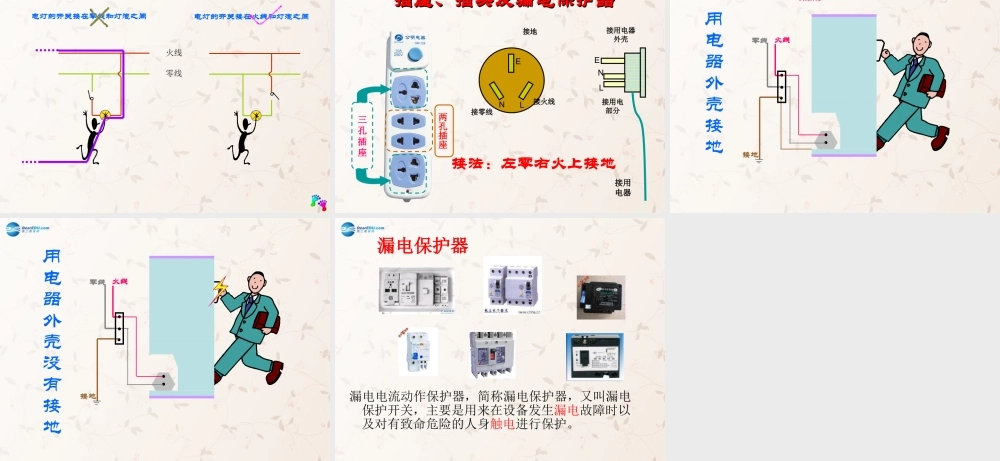

第十九章 第一节一、家庭电路的组成 家庭电路包括：进户线、电能表、总开关、保险丝、电灯开关及插座。注：家庭电路是并联电路。进户线 进户线是从室外引起室内的导线，有两根，一根是火线（也称端线），另一根是零线。正常情况下，火线与零线之间有 220V 的电压。零线通常在入户前已经和大地相连。所以火线与大地之间的电压也为 220V ，零线与大地之间的电压为 0V 。如何辨别火线和零线？试电笔的种类和结构笔形测电笔螺丝刀形测电笔笔尖金属体 电阻 氖管笔尾金属体试电笔的使用方法 手握笔尾金属体，笔尖金属体接触导线。试（测）电笔（ 1 ）作用：用来辨别火线和零线。（ 2 ）构造：笔尖金属体、高倍电阻、氖管、弹簧、笔尾金属帽。（ 3 ）使用方法：用手接触笔尾的金属帽，笔尖接触电线（或与电线连通的导体），如果氖管发光，表示接触的是火线；如果氖管不发光，表示接触的是零线。• 1 、手没触笔尾金属帽，笔尖金属体触到火线时氖管也不会发光。• 2 、使用时手一定不能碰到笔尖金属帽。这时就会有大的电流流过人体而造成触电事故。!电 能 表电 能 表☻ 电能表是用来测电功的仪表，它显示所消耗的电能。☻ 电能表要装在家庭电路的＿＿上。 支路？ 干路？干路闸刀开关的作用：闸刀开关接通和切断电源，便于更换电器或维修设备闸刀开关的结构：保险丝保险丝（装在保险盒里）工作原理 : 当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。空气开关（新型保险）用已学过的知识，你能解决吗？开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？ 电灯及其开关的接法 控制电灯的开关应与电灯串联，并且要接在火线上接火线接零线电灯的开关接在零线和灯泡之间电灯的开关接在火线和灯泡之间火线零线两孔插座三孔插座ENL接火线接零线接地ENL接用电器接用电器外壳接用电部分插座、插头及漏电保护器插座、插头及漏电保护器接法：左零右火上接地用电器外壳接地火线零线接地插座与插头交界处用电器外壳没有接地火线零线接地漏电保护器漏电电流动作保护器，简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
