九年级物理全册 181 电能的产生课件 (新版)沪科版 课件VIP专享VIP免费

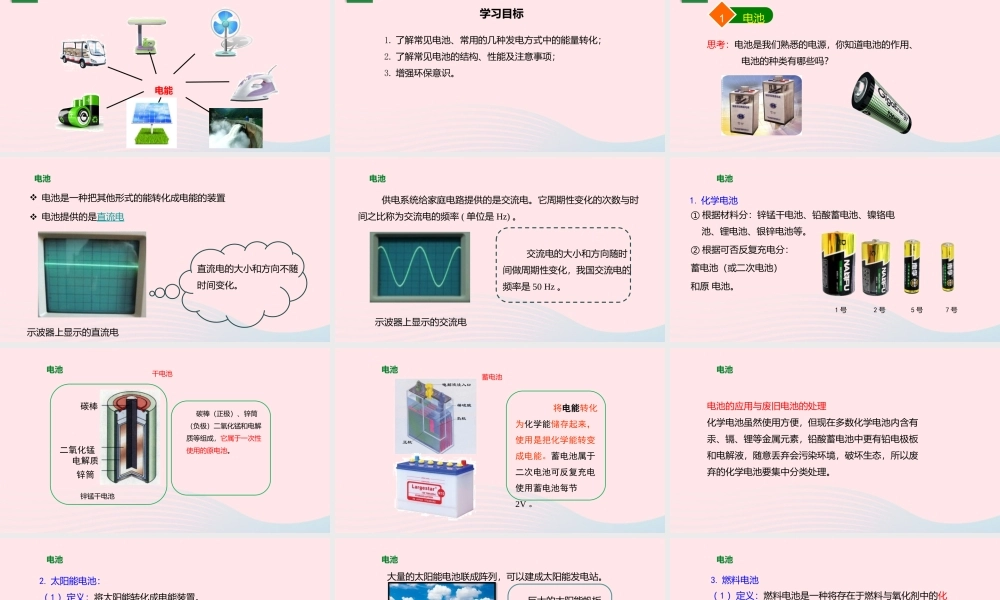

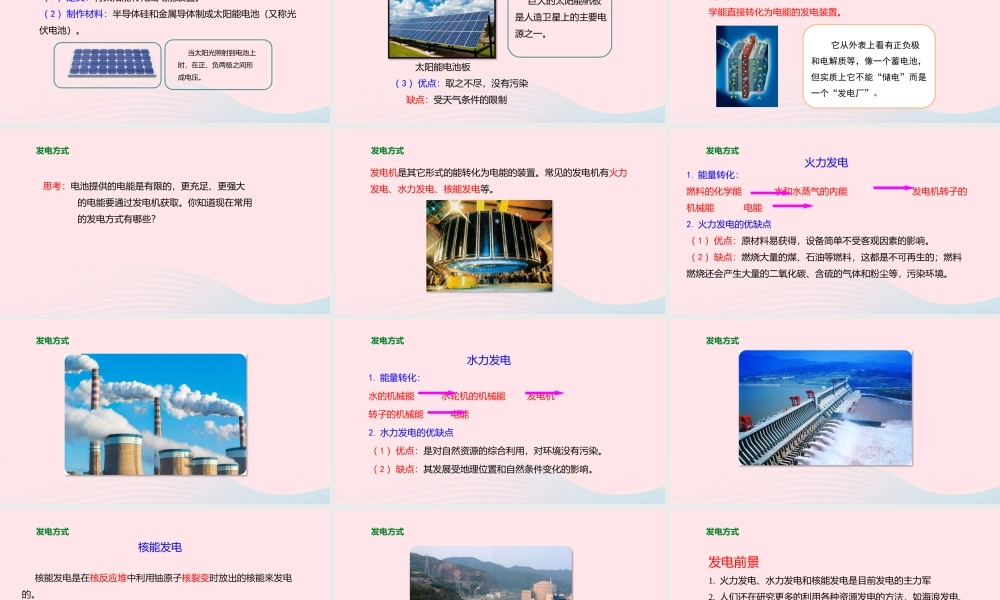

中物理第十八章 第一节电能的产生1课堂导入电能学习目标1. 了解常见电池、常用的几种发电方式中的能量转化；2. 了解常见电池的结构、性能及注意事项；3. 增强环保意识。1课堂导入2课堂活动1电池思考：电池是我们熟悉的电源，你知道电池的作用、 电池的种类有哪些吗？电池直流电的大小和方向不随时间变化。示波器上显示的直流电 电池是一种把其他形式的能转化成电能的装置 电池提供的是直流电电池 供电系统给家庭电路提供的是交流电。它周期性变化的次数与时间之比称为交流电的频率 ( 单位是 Hz) 。 交流电的大小和方向随时间做周期性变化，我国交流电的频率是 50 Hz 。示波器上显示的交流电电池① 根据材料分：锌锰干电池、铅酸蓄电池、镍铬电池、锂电池、银锌电池等。② 根据可否反复充电分：蓄电池（或二次电池）和原 电池。1. 化学电池1 号2 号5 号7 号电池 碳棒（正极）、锌筒（负极）二氧化锰和电解质等组成，它属于一次性使用的原电池。碳棒二氧化锰电解质锌筒锌锰干电池干电池电池蓄电池 将电能转化为化学能储存起来，使用是把化学能转变成电能。蓄电池属于二次电池可反复充电使用蓄电池每节2V 。电池电池的应用与废旧电池的处理化学电池虽然使用方便，但现在多数化学电池内含有汞、镉、锂等金属元素，铅酸蓄电池中更有铅电极板和电解液，随意丢弃会污染环境，破坏生态，所以废弃的化学电池要集中分类处理。电池2. 太阳能电池：（ 1 ）定义：将太阳能转化成电能装置。（ 2 ）制作材料：半导体硅和金属导体制成太阳能电池（又称光伏电池）。 当太阳光照射到电池上时，在正、负两极之间形成电压。电池大量的太阳能电池联成阵列，可以建成太阳能发电站。 巨大的太阳能帆板是人造卫星上的主要电源之一。太阳能电池板（ 3 ）优点：取之不尽，没有污染 缺点：受天气条件的限制电池3. 燃料电池（ 1 ）定义：燃料电池是一种将存在于燃料与氧化剂中的化学能直接转化为电能的发电装置。 它从外表上看有正负极和电解质等，像一个蓄电池，但实质上它不能“储电”而是一个“发电厂”。 发电方式思考：电池提供的电能是有限的，更充足、更强大 的电能要通过发电机获取。你知道现在常用 的发电方式有哪些？发电方式发电机是其它形式的能转化为电能的装置。常见的发电机有火力发电、水力发电、核能发电等。发电方式火力发电1. 能量转化：燃料的化学能 水和水蒸气的内能 发电机转子的机械能 电能2. 火...
