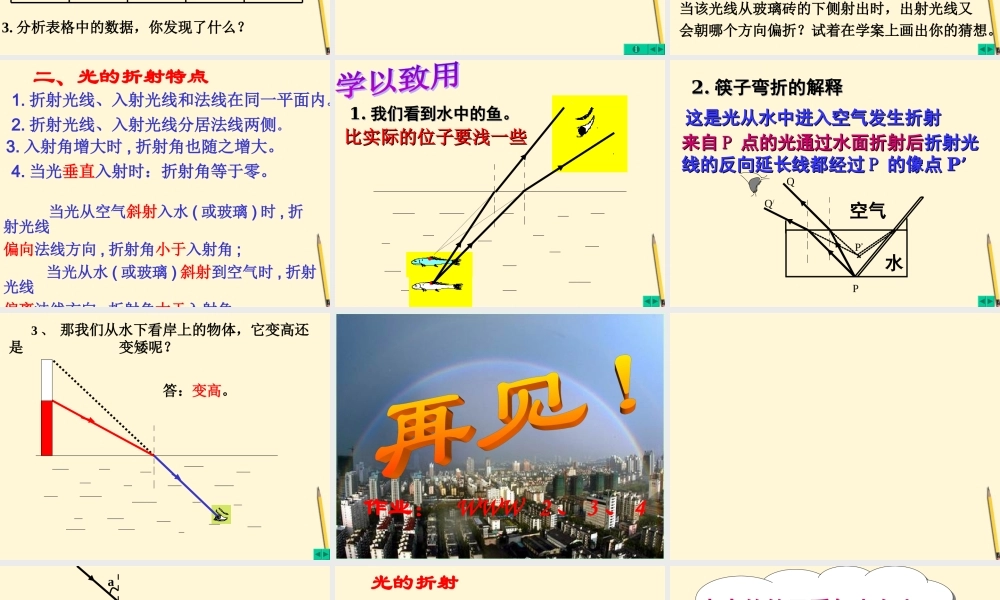

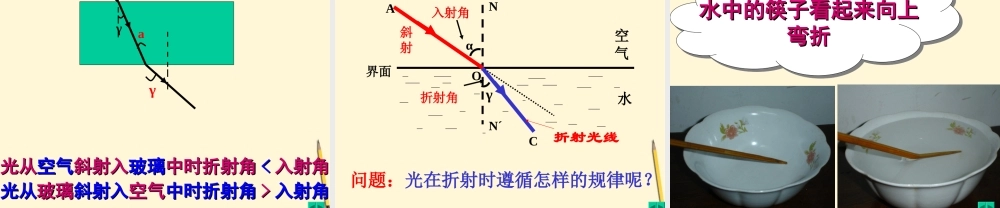

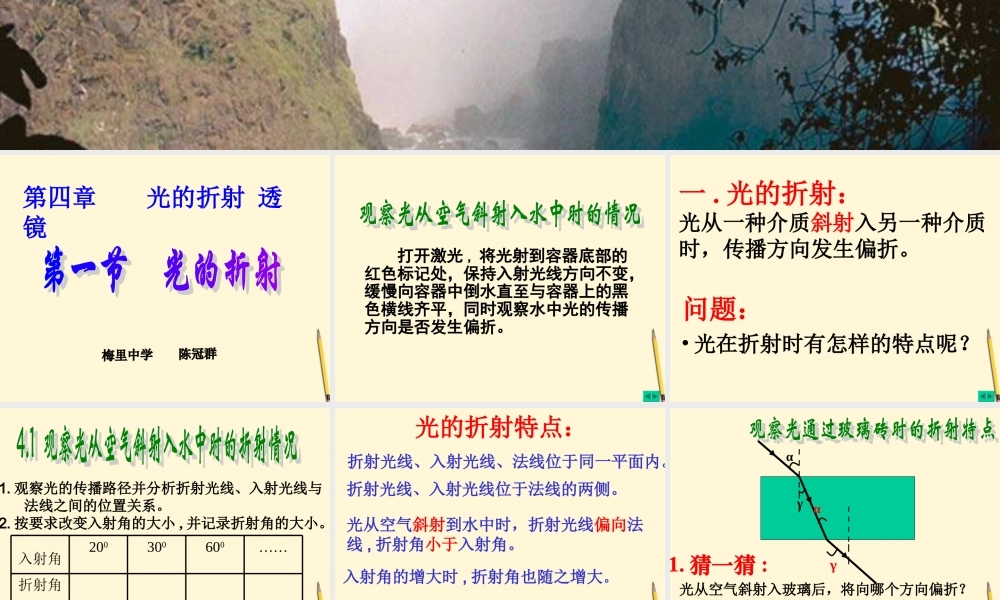

第四章 光的折射 透镜 打开激光 , 将光射到容器底部的红色标记处，保持入射光线方向不变，缓慢向容器中倒水直至与容器上的黑色横线齐平，同时观察水中光的传播方向是否发生偏折。 一 . 光的折射：光从一种介质斜射入另一种介质时，传播方向发生偏折。• 光在折射时有怎样的特点呢？问题： 折射角……600300200入射角1. 观察光的传播路径并分析折射光线、入射光线与 法线之间的位置关系。2. 按要求改变入射角的大小 , 并记录折射角的大小。3. 分析表格中的数据，你发现了什么？ 光的折射特点：折射光线、入射光线位于法线的两侧。光从空气斜射到水中时，折射光线偏向法线 , 折射角小于入射角。折射光线、入射光线、法线位于同一平面内。入射角的增大时 , 折射角也随之增大。 1. 猜一猜 :光从空气斜射入玻璃后，将向哪个方向偏折？当该光线从玻璃砖的下侧射出时，出射光线又会朝哪个方向偏折？试着在学案上画出你的猜想。αγγα 二、光的折射特点4. 当光垂直入射时：折射角等于零。1. 折射光线、入射光线和法线在同一平面内。 当光从空气斜射入水 ( 或玻璃 ) 时 , 折射光线偏向法线方向 , 折射角小于入射角 ; 当光从水 ( 或玻璃 ) 斜射到空气时 , 折射光线偏离法线方向 , 折射角大于入射角。 2. 折射光线、入射光线分居法线两侧。3. 入射角增大时 , 折射角也随之增大。 ●●1.1. 我们看到水中的鱼。我们看到水中的鱼。比实际的位子要浅一些比实际的位子要浅一些 P’水空气PQQ/2.2. 筷子弯折的解释筷子弯折的解释这是光从水中进入空气发生折射这是光从水中进入空气发生折射来自来自 PP 点的光通过水面折射后点的光通过水面折射后折射光折射光线的反向延长线都经过线的反向延长线都经过 PP 的像点的像点 P’P’ 3 、 那我们从水下看岸上的物体，它变高还是 变矮呢？答：变高。 作业： WWW 2 、 3 、 4 光从光从空气空气斜射入斜射入玻璃玻璃中时折射角中时折射角 << 入射角入射角光从光从玻璃玻璃斜射入斜射入空气空气中时折射角中时折射角 >> 入射角入射角aγγa 光的折射AONNˊ界面空气水αCγ折射角入射角斜射折射光线问题：光在折射时遵循怎样的规律呢？ 水中的筷子看起来向上水中的筷子看起来向上弯折弯折
