春八年级物理下册 11.2滑轮组及其它简单机械(第2课时)课件1 (新版)教科版 课件VIP免费

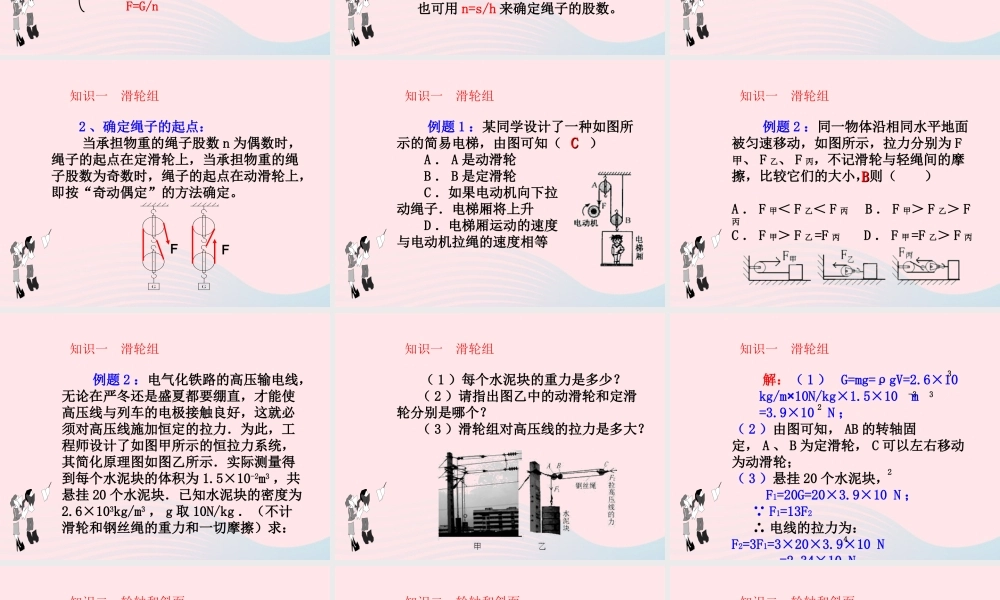

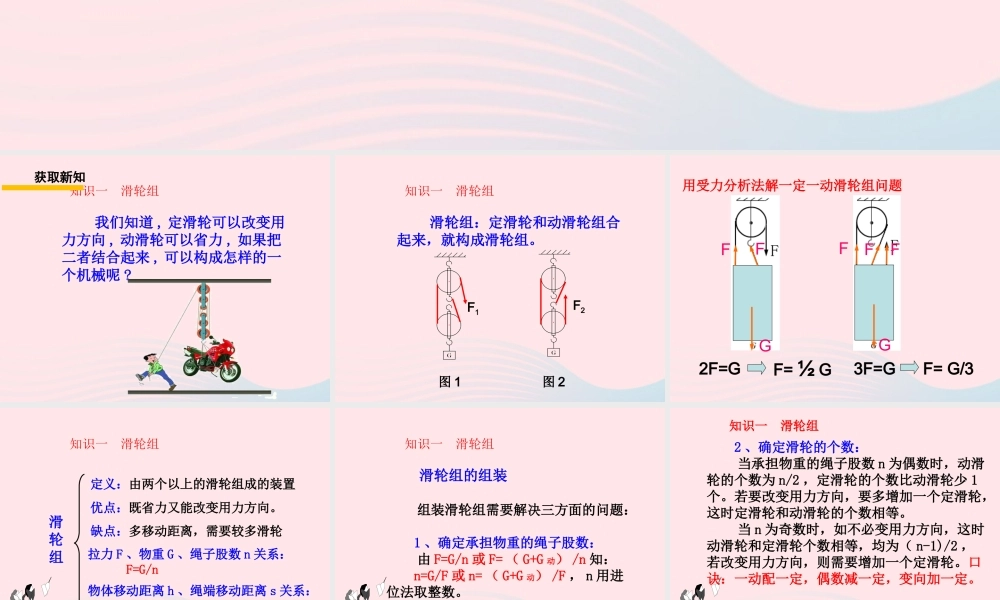

第 2 课时 滑轮组和其他简单机械RJ· 八年级物理下册知识一 滑轮组 我们知道 , 定滑轮可以改变用力方向 , 动滑轮可以省力 , 如果把二者结合起来 , 可以构成怎样的一个机械呢 ?获取新知知识一 滑轮组 滑轮组：定滑轮和动滑轮组合起来，就构成滑轮组。F1F2图 1图 2FFFFFGG2F=GF= ½ G3F=GF= G/3用受力分析法解一定一动滑轮组问题知识一 滑轮组滑轮组定义：由两个以上的滑轮组成的装置优点：既省力又能改变用力方向。缺点：多移动距离，需要较多滑轮拉力 F 、物重 G 、绳子股数 n 关系： F=G/n物体移动距离 h 、绳端移动距离 s 关系： F=G/n知识一 滑轮组 滑轮组的组装 组装滑轮组需要解决三方面的问题： 1 、确定承担物重的绳子股数： 由 F=G/n 或 F= （ G+G 动） /n 知： n=G/F 或 n= （ G+G 动） /F ， n 用进位法取整数。 也可用 n=s/h 来确定绳子的股数。知识一 滑轮组 2 、确定滑轮的个数： 当承担物重的绳子股数 n 为偶数时，动滑轮的个数为 n/2 ，定滑轮的个数比动滑轮少 1个。若要改变用力方向，要多增加一个定滑轮，这时定滑轮和动滑轮的个数相等。 当 n 为奇数时，如不必变用力方向，这时动滑轮和定滑轮个数相等，均为（ n-1)/2 ，若改变用力方向，则需要增加一个定滑轮。口诀：一动配一定，偶数减一定，变向加一定。知识一 滑轮组 2 、确定绳子的起点： 当承担物重的绳子股数 n 为偶数时，绳子的起点在定滑轮上，当承担物重的绳子股数为奇数时，绳子的起点在动滑轮上，即按“奇动偶定”的方法确定。FF知识一 滑轮组 例题 1 ：某同学设计了一种如图所示的简易电梯，由图可知（ ） A ． A 是动滑轮 B ． B 是定滑轮 C ．如果电动机向下拉动绳子．电梯厢将上升 D ．电梯厢运动的速度与电动机拉绳的速度相等CC知识一 滑轮组BB 例题 2 ：同一物体沿相同水平地面被匀速移动，如图所示，拉力分别为 F甲、 F 乙、 F 丙，不记滑轮与轻绳间的摩擦，比较它们的大小，则（ ）A ． F 甲＜ F 乙＜ F 丙 B ． F 甲＞ F 乙＞ F丙C ． F 甲＞ F 乙=F 丙 D ． F 甲=F 乙＞ F 丙知识一 滑轮组 例题 2 ：电气化铁路的高压输电线，无论在严冬还是盛夏都要绷直，才能使高压线与列车的电极接触良好，这就必须对高压线施加恒定的拉力．为此，工程师设计了如图甲所示的恒拉力系统，其简化原理图如图乙所示．实际测...
