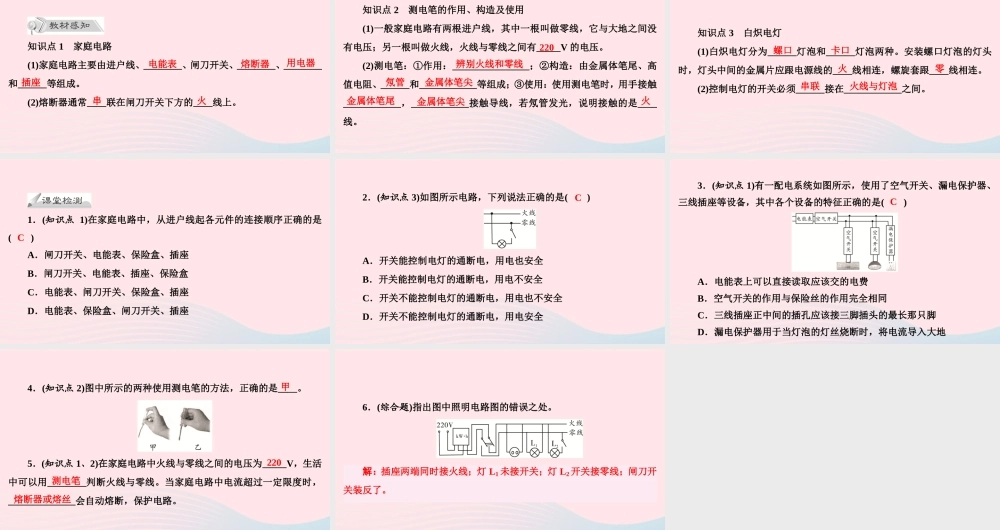

第十八章 家庭电路由安全用电18.1 家庭电路 知识点 1 家庭电路 (1)家庭电路主要由进户线、________、闸刀开关、________、________和______等组成。 (2)熔断器通常____联在闸刀开关下方的____线上。 电能表熔断器用电器插座串火知识点 2 测电笔的作用、构造及使用 (1)一般家庭电路有两根进户线，其中一根叫做零线，它与大地之间没有电压；另一根叫做火线，火线与零线之间有_____V 的电压。 (2)测电笔：①作用：________________；②构造：由金属体笔尾、高值电阻、______和____________等组成；③使用：使用测电笔时，用手接触____________，____________接触导线，若氖管发光，说明接触的是____线。 220辨别火线和零线氖管金属体笔尖金属体笔尾金属体笔尖火知识点 3 白炽电灯 (1)白炽电灯分为______灯泡和______灯泡两种。安装螺口灯泡的灯头时，灯头中间的金属片应跟电源线的____线相连，螺旋套跟____线相连。 (2)控制电灯的开关必须______接在____________之间。 螺口卡口火零串联火线与灯泡 1．(知识点 1)在家庭电路中，从进户线起各元件的连接顺序正确的是( ) A．闸刀开关、电能表、保险盒、插座 B．闸刀开关、电能表、插座、保险盒 C．电能表、闸刀开关、保险盒、插座 D．电能表、保险盒、闸刀开关、插座 C2．(知识点 3)如图所示电路，下列说法正确的是( ) A．开关能控制电灯的通断电，用电也安全 B．开关能控制电灯的通断电，用电不安全 C．开关不能控制电灯的通断电，用电也不安全 D．开关不能控制电灯的通断电，用电安全 C3．(知识点 1)有一配电系统如图所示，使用了空气开关、漏电保护器、三线插座等设备，其中各个设备的特征正确的是( ) A．电能表上可以直接读取应该交的电费 B．空气开关的作用与保险丝的作用完全相同 C．三线插座正中间的插孔应该接三脚插头的最长那只脚 D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地 C4．(知识点 2)图中所示的两种使用测电笔的方法，正确的是____。 5．(知识点 1、2)在家庭电路中火线与零线之间的电压为_____V，生活中可以用________判断火线与零线。当家庭电路中电流超过一定限度时，______________会自动熔断，保护电路。 甲220测电笔熔断器或熔丝6．(综合题)指出图中照明电路图的错误之处。 解：插座两端同时接火线；灯 L1 未接开关；灯 L2 开关接零线；闸刀开关装反了。
