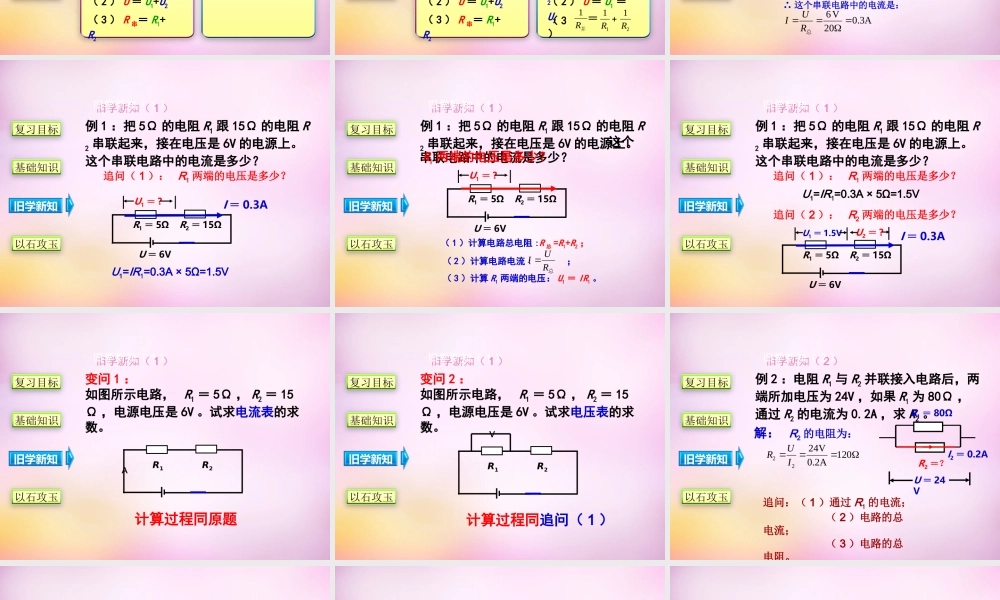

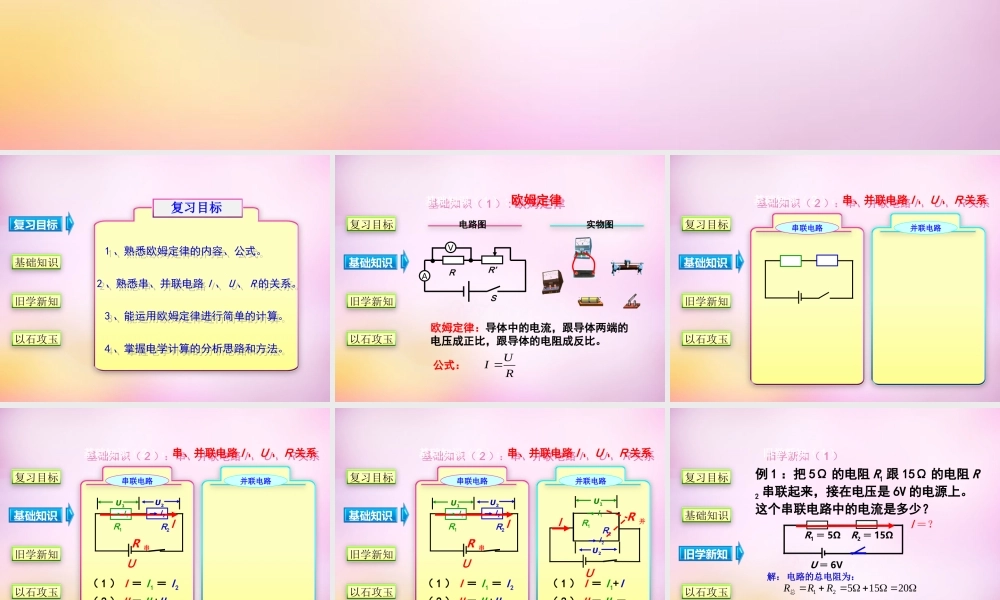

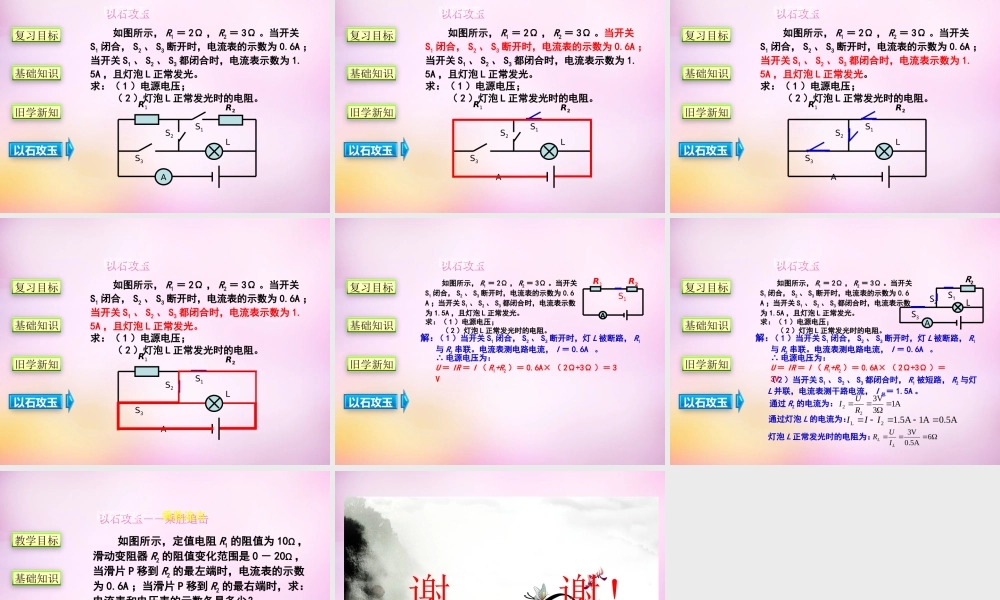

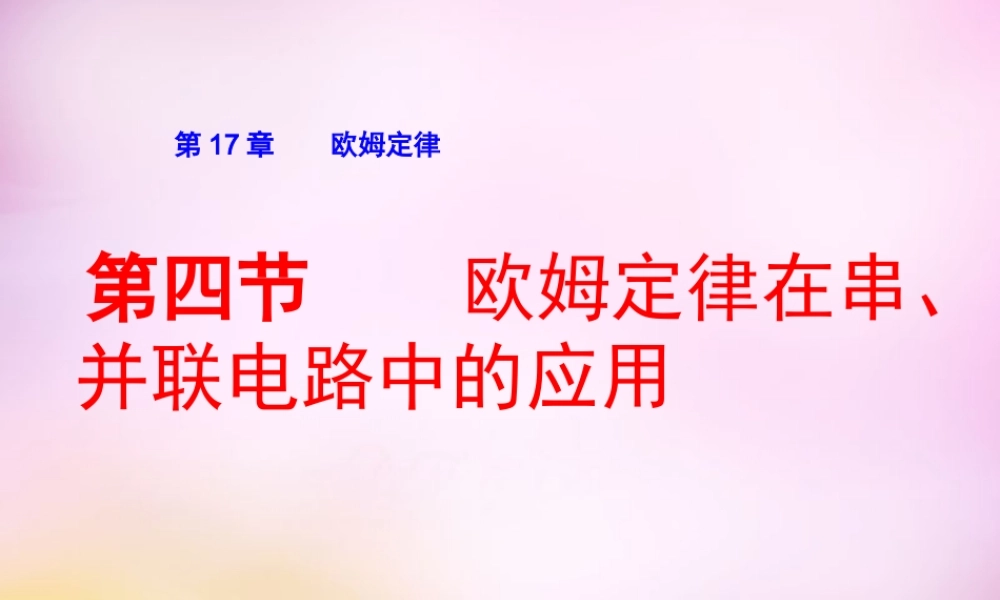

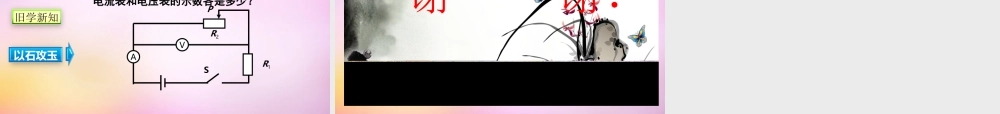

第 17 章 欧姆定律 第四节 欧姆定律在串、并联电路中的应用复习目标以石攻玉旧学新知基础知识1 、熟悉欧姆定律的内容、公式。1 、熟悉欧姆定律的内容、公式。2 、熟悉串、并联电路 I 、 U 、 R 的关系。2 、熟悉串、并联电路 I 、 U 、 R 的关系。3 、能运用欧姆定律进行简单的计算。3 、能运用欧姆定律进行简单的计算。4 、掌握电学计算的分析思路和方法。4 、掌握电学计算的分析思路和方法。复习目标复习目标基础知识以石攻玉旧学新知AVRR’S欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。公式:RUI 基础知识( 1 ) : 欧姆定律基础知识( 1 ) : 欧姆定律电路图实物图复习目标基础知识以石攻玉旧学新知基础知识( 2 ):串、并联电路 I 、 U 、 R 关系基础知识( 2 ):串、并联电路 I 、 U 、 R 关系串联电路并联电路串联电路并联电路R1R2复习目标基础知识以石攻玉旧学新知( 1 ) I = I1 = I2( 2 ) U = U1+U2( 3 ) R 串= R1+R2U2U1UR 串II1I2基础知识( 2 ):串、并联电路 I 、 U 、 R 关系基础知识( 2 ):串、并联电路 I 、 U 、 R 关系串联电路并联电路R1R2复习目标基础知识以石攻玉旧学新知( 1 ) I = I1 = I2( 2 ) U = U1+U2( 3 ) R 串= R1+R2( 1 ) I = I1+I2( 2 ) U = U1 =U2I1I2U1IU2UR 并R1R2U2U1UR 串II1I2( 3)并R111R21R= +基础知识( 2 ):串、并联电路 I 、 U 、 R 关系基础知识( 2 ):串、并联电路 I 、 U 、 R 关系旧学新知基础知识复习目标以石攻玉例 1 :把 5Ω 的电阻 R1 跟 15Ω 的电阻 R2 串联起来,接在电压是 6V 的电源上。这个串联电路中的电流是多少?R1 = 5ΩR2 = 15ΩU = 6VI =?解:电路的总电阻为:2015521RRR总∴ 这个串联电路中的电流是:A3.020V6总RUI旧学新知( 1 )旧学新知( 1 )旧学新知基础知识复习目标以石攻玉例 1 :把 5Ω 的电阻 R1 跟 15Ω 的电阻 R2 串联起来,接在电压是 6V 的电源上。这个串联电路中的电流是多少?I = 0.3A旧学新知( 1 )旧学新知( 1 )追问( 1 ): R1 两端的电压是多少?U1=IR1=0.3A × 5Ω=1.5VU1 = ?R1 = 5ΩR2 = 15ΩU = 6V旧学新知基础知识复习目标以石攻玉例 1 :把...
