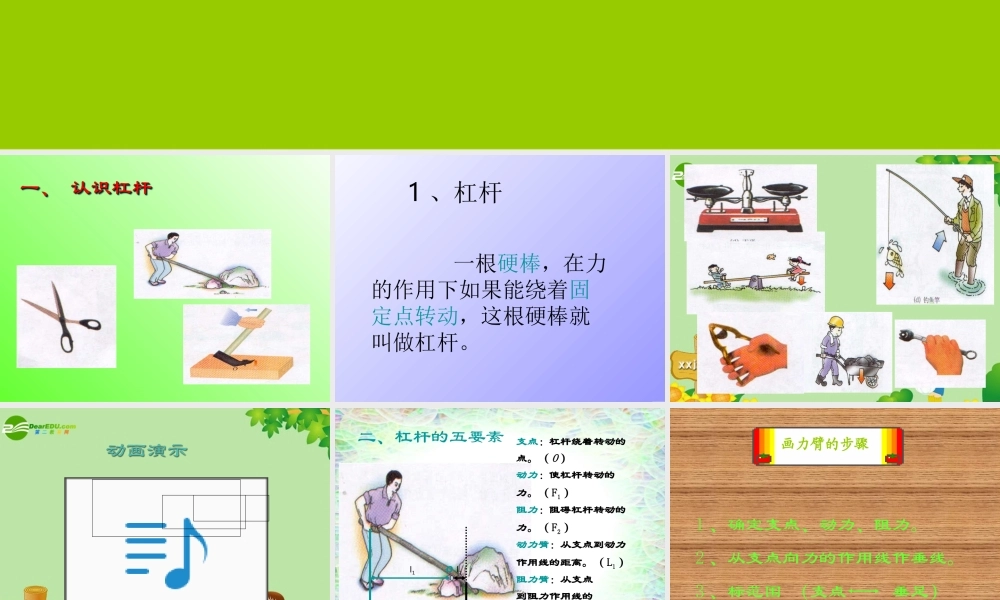

第十二章 力和机械第四节 杠杆 1 、杠杆 一根硬棒，在力的作用下如果能绕着固定点转动，这根硬棒就叫做杠杆
F2l1l2O支点：杠杆绕着转动的点
（ O ）动力：使杠杆转动的力
（ F1 ）阻力：阻碍杠杆转动的力
（ F2 ）动力臂：从支点到动力作用线的距离
（ L1 ）阻力臂：从支点到阻力作用线的距离
（ L2 ）F1二、杠杆的五要素画力臂的步骤1 、确定支点、动力、阻力
2 、从支点向力的作用线作垂线
3 、标范围 （支点 垂足）想一想

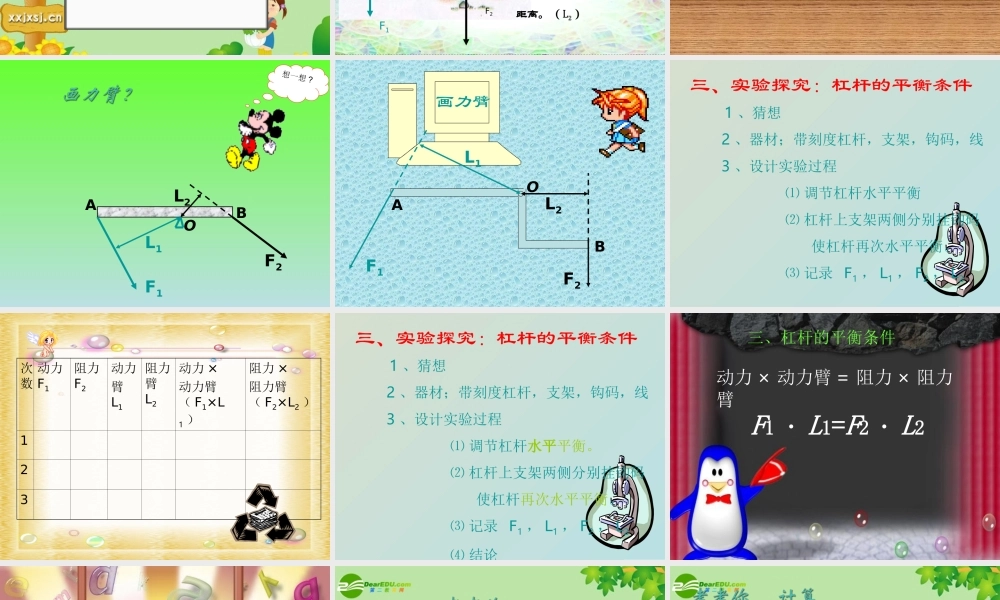

F1F2L1L2AOBF1F2画力臂AOBL1L2 1 、猜想 2 、器材；带刻度杠杆，支架，钩码，线 3 、设计实验过程 ⑴ 调节杠杆水平平衡 ⑵ 杠杆上支架两侧分别挂钩码 使杠杆再次水平平衡
⑶ 记录 F1 ， L1 ， F2 ， L2三、实验探究：杠杆的平衡条件次数动力F1阻力F2 动力臂L1阻力臂L2动力 ×动力臂（ F1×L1 ）阻力 ×阻力臂（ F2×L2 ）123 1 、猜想 2 、器材；带刻度杠杆，支架，钩码，线 3 、设计实验过程 ⑴ 调节杠杆水平平衡
⑵ 杠杆上支架两侧分别挂钩码 使杠杆再次水平平衡
⑶ 记录 F1 ， L1 ， F2 ， L2 ⑷ 结论三、实验探究：杠杆的平衡条件三、杠杆的平衡条件动力 × 动力臂 = 阻力 × 阻力臂F1 · L1=F2 · L22

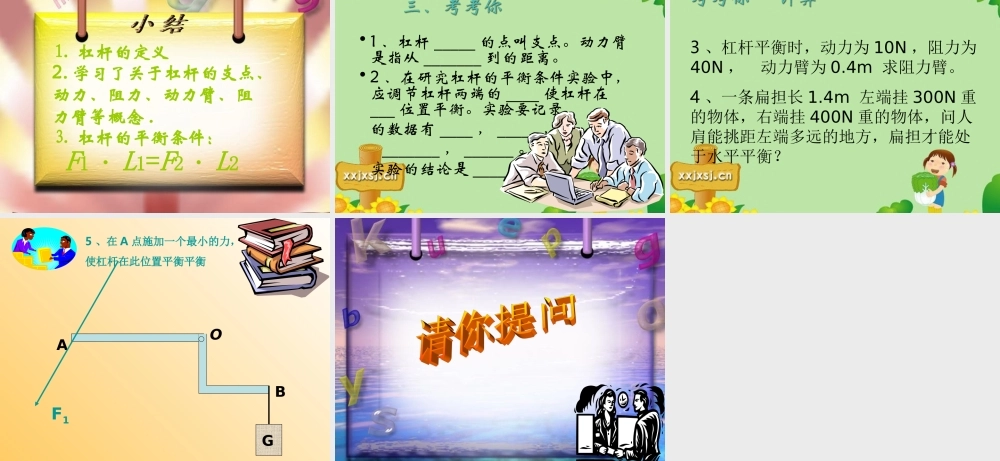

学习了关于杠杆的支点、动力、阻力、动力臂、阻力臂等概念
杠杆的平衡条件：F1 · L1=F2 · L21
杠杆的定义• 1 、杠杆 _____ 的点叫支点
动力臂是指从 _______ 到的距离
• 2 、在研究杠杆的平衡条件实验中，应调节杠杆两端的 ____ 使杠杆在___ 位置平衡
实验要记录 的数据有 ____ ， _____ ， _______ ， ______
实验的结论是 ____
3 、杠杆平衡时，动力为 10N
