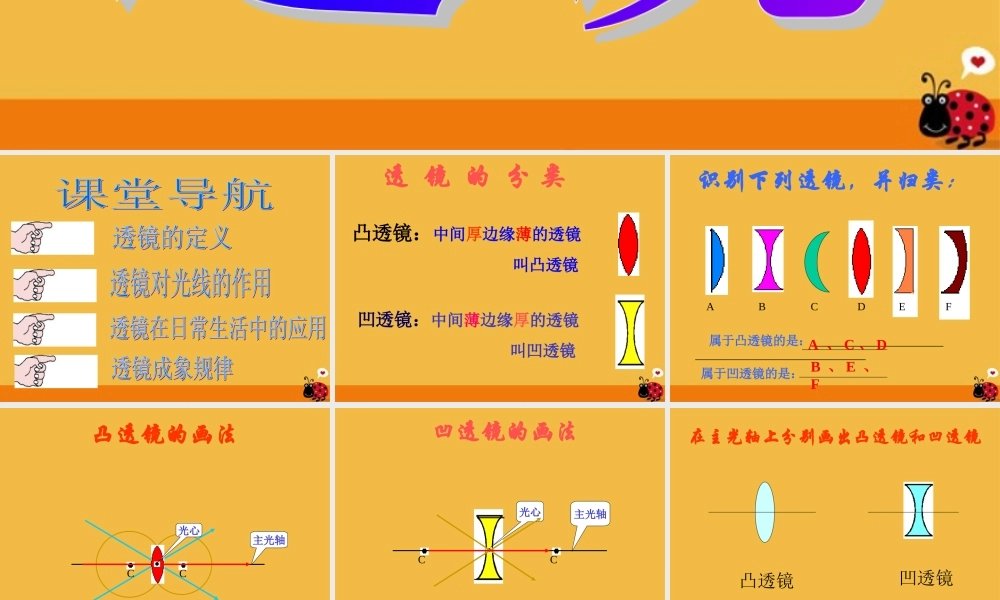

凸透镜：中间厚边缘薄的透镜 叫凸透镜凹透镜：中间薄边缘厚的透镜 叫凹透镜透 镜 的 分 类 属于凸透镜的是： 属于凹透镜的是： ABCDE FA 、 C 、 DB 、 E 、F识别下列透镜，并归类：凸透镜的画法 C C主光轴光心凹透镜的画法 C C主光轴光心凸透镜凹透镜在主光轴上分别画出凸透镜和凹透镜凸透镜对凸透镜对光线的作用凸透镜对光线起会聚作用也叫会聚透镜

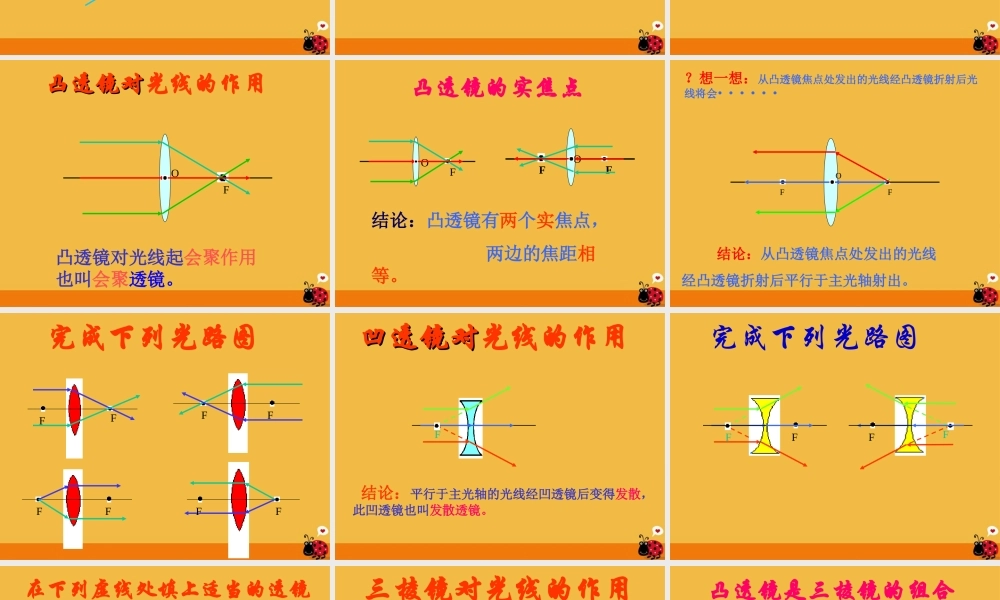

OFOF F结论：凸透镜有两个实焦点， 两边的焦距相等
凸透镜的实焦点OF 结论：从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出
想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会• • • • • •F FFF完成下列光路图FFFF凹透镜对凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散，此凹透镜也叫发散透镜

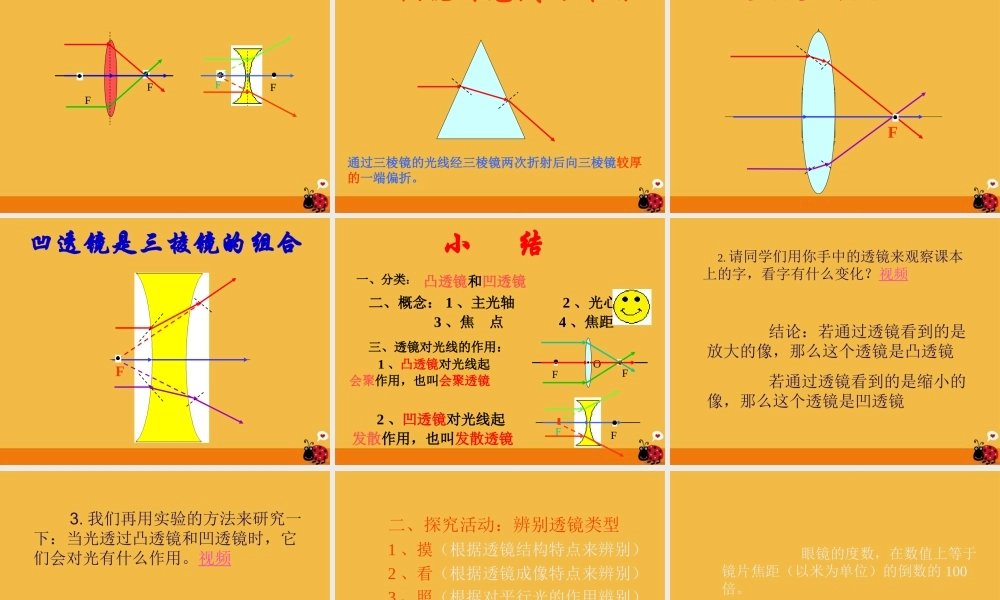

FFF完成下列光路图F在下列虚线处填上适当的透镜FF FF三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折
F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合一、分类：小 结 二、概念： 1 、主光轴 2 、光心 3 、焦 点 4 、焦距 三、透镜对光线的作用： 1 、凸透镜对光线起会聚作用，也叫会聚透镜 2 、凹透镜对光线起发散作用，也叫发散透镜凸透镜和凹透镜FFFOF 2
请同学们用你手中的透镜来观察课本上的字，看字有什么变化
视频 结论：若通过透镜看到的是放大的像，那么这个透镜是凸透镜 若通过透镜看到的是缩小的像，那么这个透镜是凹透镜 3
我们再用实验的方法来研究一下：当光透过凸透镜和凹透镜时，它们会对光有什么作用
视频结论 : 凸透镜对光有会聚作用 ,又称会聚透镜；凹透镜对光有发散作用，又称发散透镜
二、探究活动：辨别透镜类型1 、摸（根据透镜结构特点来辨别）2 、看（根据透镜成像特点来辨别）3 、照（根据对平行光的作用辨别） 视频 凸透镜
