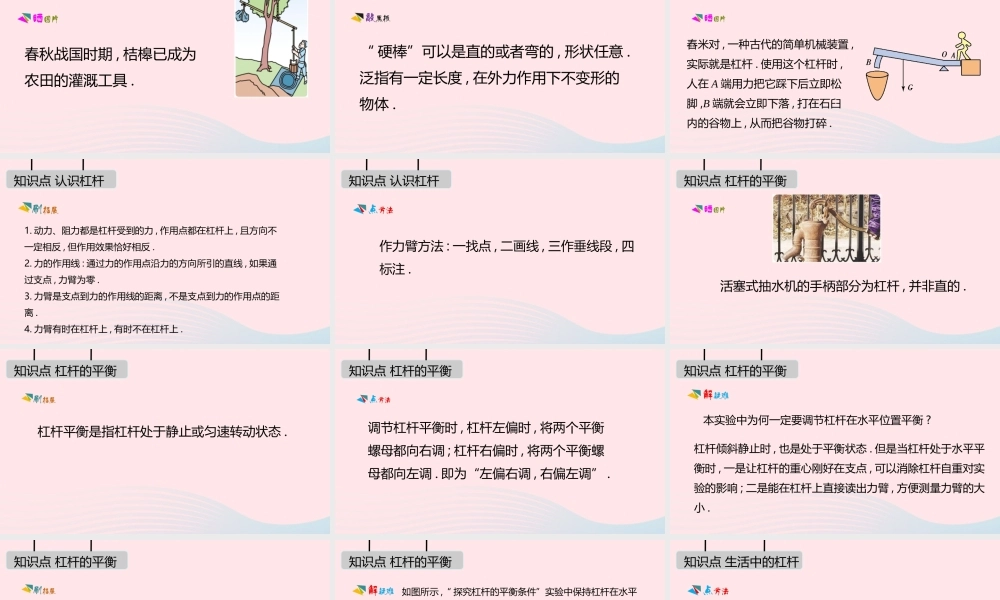

第十章 机械与人第一节 科学探究 : 杠杆的平衡条件知识点 认识杠杆春秋战国时期 , 桔槔已成为农田的灌溉工具 .知识点 认识杠杆“ 硬棒”可以是直的或者弯的 , 形状任意 .泛指有一定长度 , 在外力作用下不变形的物体 .知识点 认识杠杆舂米对 , 一种古代的简单机械装置 ,实际就是杠杆 . 使用这个杠杆时 ,人在 A 端用力把它踩下后立即松脚 ,B 端就会立即下落 , 打在石臼内的谷物上 , 从而把谷物打碎 .知识点 认识杠杆1. 动力、阻力都是杠杆受到的力 , 作用点都在杠杆上 , 且方向不一定相反 , 但作用效果恰好相反 .2. 力的作用线 : 通过力的作用点沿力的方向所引的直线 , 如果通过支点 , 力臂为零 .3. 力臂是支点到力的作用线的距离 , 不是支点到力的作用点的距离 .4. 力臂有时在杠杆上 , 有时不在杠杆上 .知识点 认识杠杆作力臂方法 : 一找点 , 二画线 , 三作垂线段 , 四标注 .知识点 杠杆的平衡活塞式抽水机的手柄部分为杠杆 , 并非直的 .知识点 杠杆的平衡杠杆平衡是指杠杆处于静止或匀速转动状态 .知识点 杠杆的平衡调节杠杆平衡时 , 杠杆左偏时 , 将两个平衡螺母都向右调 ; 杠杆右偏时 , 将两个平衡螺母都向左调 . 即为“左偏右调 , 右偏左调” .知识点 杠杆的平衡本实验中为何一定要调节杠杆在水平位置平衡 ?杠杆倾斜静止时 , 也是处于平衡状态 . 但是当杠杆处于水平平衡时 , 一是让杠杆的重心刚好在支点 , 可以消除杠杆自重对实验的影响 ; 二是能在杠杆上直接读出力臂 , 方便测量力臂的大小 .知识点 杠杆的平衡从动力 × 动力臂 = 阻力 × 阻力臂可知 , 力和力臂的大小成反比 , 力臂越大 , 力就越小 .知识点 杠杆的平衡如图所示 ,“ 探究杠杆的平衡条件”实验中保持杠杆在水平位置平衡 , 测力计从 a 位置转到 b 位置 , 其示数将如何改变 ?保持杠杆在水平位置平衡 , 测力计从 a 位置转到 b 位置 , 此时动力臂变短 , 根据杠杆的平衡条件 F1L1=F2L2可知 , 要使杠杆继续保持水平平衡 , 阻力和阻力臂不变 , 动力臂变小 , 则动力应变大 , 即弹簧测力计示数变大 .知识点 生活中的杠杆判断杠杆的种类 , 主要为比较动力臂和阻力臂的大小 , 因此对于复杂的杠杆 , 先找到支点、动力、阻力 , 再画出力臂进行比较 . 其次 , 还可以根据使用杠杆的用途分析 , 例如吃饭的筷子为了省距...
