人教版初三物理电学计算题的解法之一 变化电路的分析 课件VIP免费

人教版初三物理电学计算题的解法之一 变化电路的分析 课件人教版初三物理电学计算题的解法之一 变化电路的分析 课件人教版初三物理电学计算题的解法之一 变化电路的分析 课件

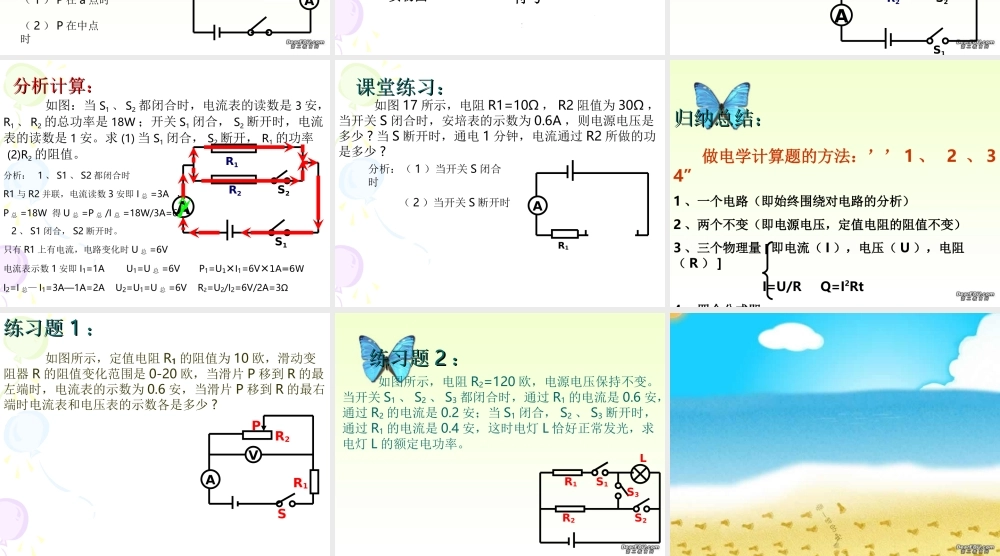

电学计算题的解法之一电学计算题的解法之一———— 变化电路的分析变化电路的分析目标目标 1: 1: 由滑动变阻器引起变化的电路由滑动变阻器引起变化的电路 问题问题 11 ::R1R2abPS 如图所示的电路,“ 6V , 3W” 的灯泡和滑动变阻器 R2 串联, R2 的最大阻值为8 欧,当 P 滑到 a 端时灯泡正常发光。求:(1) 灯泡的电阻 R1= ? (2)P 滑到 b 点时,灯泡的实际功率多大?R1R2abPPS分析计算:分析计算: 如图所示的电路,“ 6V , 3W” 的灯泡和滑动变阻器 R2 串联, R2 的最大阻值为 8 欧,当 P 滑到 a 端时灯泡正常发光。求: (1) 灯泡的电阻 R1= ? (2)P 滑到 b 点时,灯泡的实际功率多大? 分析: 1 、 P 滑到 a 端时, 只有 R1 上有电流,灯泡正常发光即 U 总 =U1=6V I1=P1/U1=3W/6V=0.5A R1=U1/I1=6V/0.5A=12Ω 2 、 P 滑到 b 端时 R1 与 R2 串联 电路变化时不变的量是 U 总 =6V R1=12 Ω R2=8 Ω R 总 =R1+R2=12 Ω+8 Ω=20 Ω I 总 =u 总 /R 总 =6V/20 Ω=0.3A I1’=0.3A U1’=I1’·R1’=0.3Ax12 Ω=3.6V P1’=U1’xI1’=3.6Vx0.3A=1.08WP课堂练习:课堂练习: 如图所示,电源电压为 6 伏: R1 是一个小电热器,滑动变阻器 R2 的阻值可在 0-20 欧之间调节.当滑片 P 在R2 的 a 端时,电流表的示数为 0.2 安. (1) 求此时 R1 在 2分钟内产生的热量, (2) 求滑片 P 移至 R2 的中点时电路消耗的总功率。AR1R2ab分析:( 1 ) P 在 a 点时( 2 ) P 在中点时 目标目标 2: 2: 由开关引起变化的电路由开关引起变化的电路实物图符号 问题问题 22 :: 如图:当 S1 、 S2 都闭合时,电流表的读数是 3 安, R1 、 R2 的总功率是 18W ;开关 S1 闭合,S2 断开时,电流表的读数是 1 安。 求 (1) 当 S1 闭合, S2 断开, R1 的功率 (2)R2 的阻值。AR1R2S2S1 分析计算:分析计算: 如图:当 S1 、 S2 都闭合时,电流表的读数是 3 安,R1 、 R2 的总功率是 18W ;开关 S1 闭合, S2 断开时,电流表的读数是 1 安。求 (1) 当 S1 闭合, S2 断开, R1 的功率 (2)R2 的阻值。AR1R2S2S1分析: 1 、 S1 、 S2 都闭合时R1 与 R2 并联,电流读数 3 安即 I 总 =3A ,P 总 =18W 得 U 总 =P 总 /I 总 =18W/3A=6V 2 、...
