九年级物理 第十一章 115 怎样认识和测量电压 配套课件 粤教沪科版 课件VIP免费

九年级物理 第十一章 115 怎样认识和测量电压 配套课件 粤教沪科版 课件九年级物理 第十一章 115 怎样认识和测量电压 配套课件 粤教沪科版 课件九年级物理 第十一章 115 怎样认识和测量电压 配套课件 粤教沪科版 课件

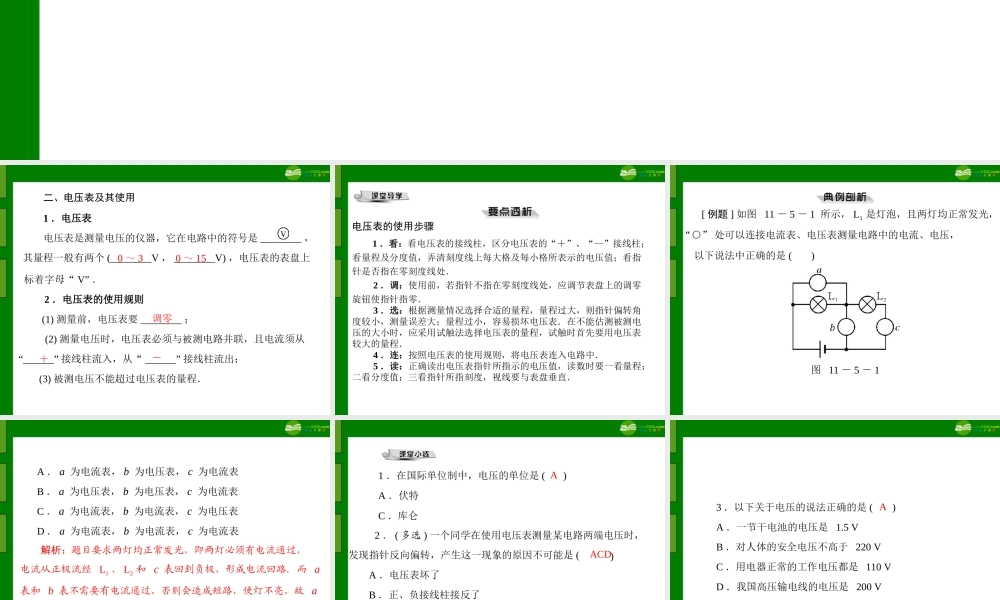

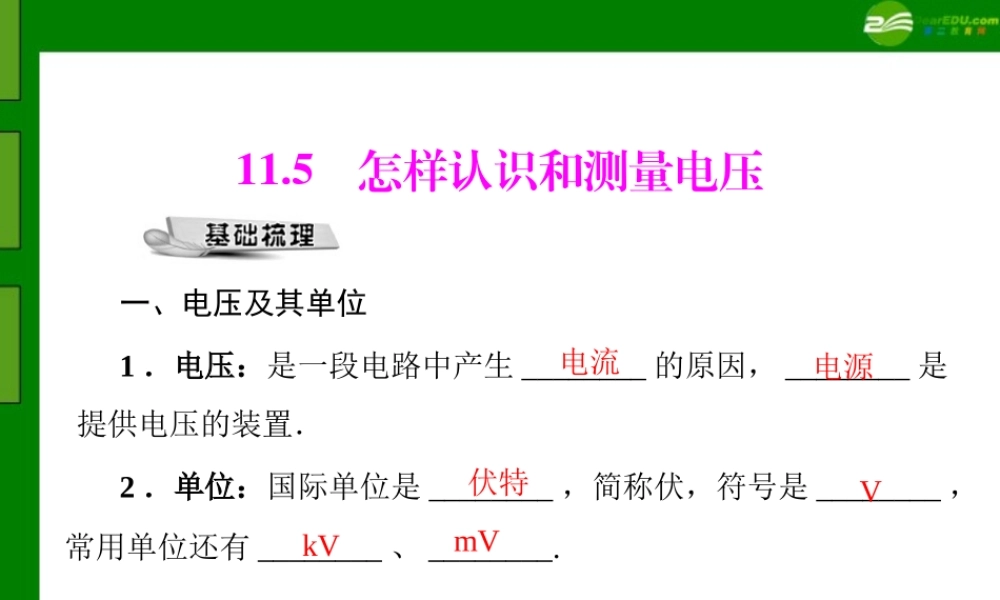

11.5怎样认识和测量电压一、电压及其单位1 .电压:是一段电路中产生 ________ 的原因, ________ 是提供电压的装置.电源2 .单位:国际单位是 ________ ,简称伏,符号是 ________ ,常用单位还有 ________ 、 ________.kVmV电流伏特V二、电压表及其使用1 .电压表电压表是测量电压的仪器,它在电路中的符号是 ________ ,其量程一般有两个 (________V , ________V) ,电压表的表盘上0 ~ 30 ~ 15标着字母“ V” .2 .电压表的使用规则(1) 测量前,电压表要 ________ ;调零(2) 测量电压时,电压表必须与被测电路并联,且电流须从-“______” 接线柱流入,从“ ______” 接线柱流出;(3) 被测电压不能超过电压表的量程.+电压表的使用步骤1 .看:看电压表的接线柱,区分电压表的“+”、“—”接线柱;看量程及分度值,弄清刻度线上每大格及每小格所表示的电压值;看指针是否指在零刻度线处. 2 .调:使用前,若指针不指在零刻度线处,应调节表盘上的调零旋钮使指针指零. 3 .选:根据测量情况选择合适的量程,量程过大,则指针偏转角度较小,测量误差大;量程过小,容易损坏电压表.在不能估测被测电压的大小时,应采用试触法选择电压表的量程,试触时首先要用电压表较大的量程. 4 .连:按照电压表的使用规则,将电压表连入电路中. 5 .读:正确读出电压表指针所指示的电压值,读数时要一看量程;二看分度值;三看指针所指刻度,视线要与表盘垂直.[ 例题 ] 如图 11 - 5 - 1 所示, L1 是灯泡,且两灯均正常发光,“○” 处可以连接电流表、电压表测量电路中的电流、电压,以下说法中正确的是 ()图 11 - 5 - 1A . a 为电流表, b 为电压表, c 为电流表B . a 为电压表, b 为电压表, c 为电流表C . a 为电流表, b 为电流表, c 为电压表D . a 为电流表, b 为电流表, c 为电流表解析:题目要求两灯均正常发光,即两灯必须有电流通过,电流从正极流经 L1 、 L2 和 c 表回到负极,形成电流回路.而 a表和 b 表不需要有电流通过,否则会造成短路,使灯不亮,故 a表和 b 表是电压表,而 c 表是电流表.答案: B )A1 .在国际单位制中,电压的单位是 (A .伏特B .欧姆C .库仑D .瓦特2 . ( 多选 ) 一个同学在使用电压表测量某电路两端电压时,ACD发现指针反向偏转,产生这一现象的原因不可能是 (A...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理 第十一章 115 怎样认识和测量电压 配套课件 粤教沪科版 课件
