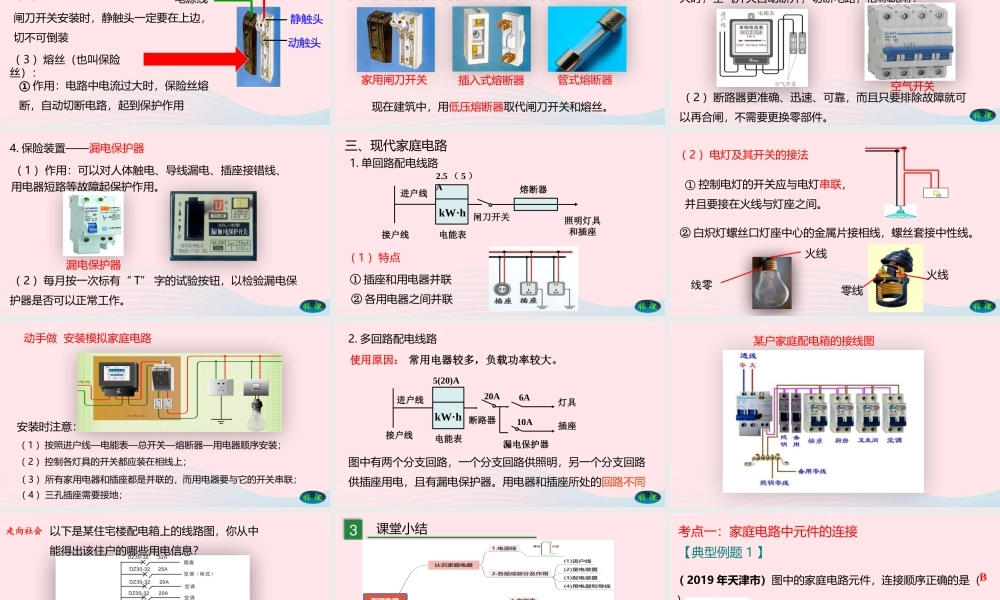

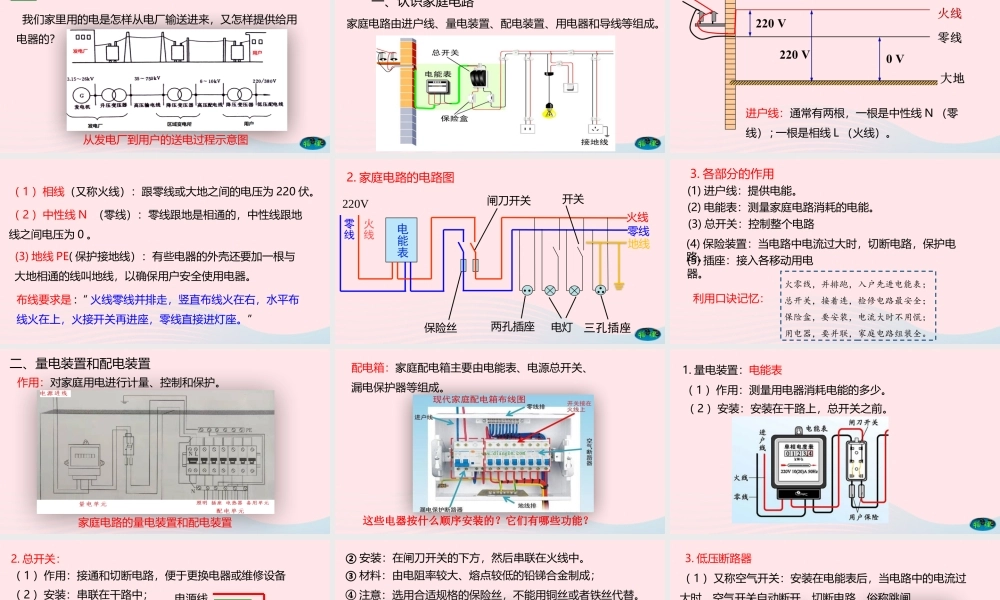

9.2 家庭电路1课堂导入 我们家里用的电是怎样从电厂输送进来，又怎样提供给用电器的？从发电厂到用户的送电过程示意图2课堂活动一、认识家庭电路 家庭电路由进户线、量电装置、配电装置、用电器和导线等组成。1. 进户线：为用户提供电能来源进户线：通常有两根，一根是中性线 N （零线） ; 一根是相线 L （火线）。(3) 地线 PE( 保护接地线）：有些电器的外壳还要加一根与大地相通的线叫地线，以确保用户安全使用电器。（ 1 ）相线（又称火线）：跟零线或大地之间的电压为 220 伏。布线要求是 :“ 火线零线并排走，竖直布线火在右，水平布线火在上，火接开关再进座，零线直接进灯座。”（ 2 ）中性线 N （零线）：零线跟地是相通的，中性线跟地线之间电压为 0 。零线地线闸刀开关开关..220V火线零线火线电能表保险丝两孔插座电灯...三孔插座2. 家庭电路的电路图 3. 各部分的作用(1) 进户线：提供电能。(2) 电能表：测量家庭电路消耗的电能。(3) 总开关：控制整个电路(4) 保险装置：当电路中电流过大时，切断电路，保护电路。(5) 插座：接入各移动用电器。火零线，并排跑，入户先进电能表；总开关，接着连，检修电路最安全；保险盒，要安装，电流大时不用慌；用电器，要并联，家庭电路组装全。利用口诀记忆：二、量电装置和配电装置作用：对家庭用电进行计量、控制和保护。家庭电路的量电装置和配电装置配电箱：家庭配电箱主要由电能表、电源总开关、漏电保护器等组成。这些电器按什么顺序安装的？它们有哪些功能？1. 量电装置：电能表（ 1 ）作用：测量用电器消耗电能的多少。（ 2 ）安装：安装在干路上，总开关之前。（ 1 ）作用：接通和切断电路，便于更换电器或维修设备2. 总开关：闸刀开关安装时，静触头一定要在上边，切不可倒装电源线静触头动触头（ 2 ）安装：串联在干路中；（ 3 ）熔丝（也叫保险丝）：① 作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用③ 材料：由电阻率较大、熔点较低的铅锑合金制成；④ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。插入式熔断器② 安装：在闸刀开关的下方，然后串联在火线中。管式熔断器家用闸刀开关现在建筑中，用低压熔断器取代闸刀开关和熔丝。3. 低压断路器（ 1 ）又称空气开关：安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸 .空气开关（ 2 ）断路器更准确、迅速、可靠，而...
