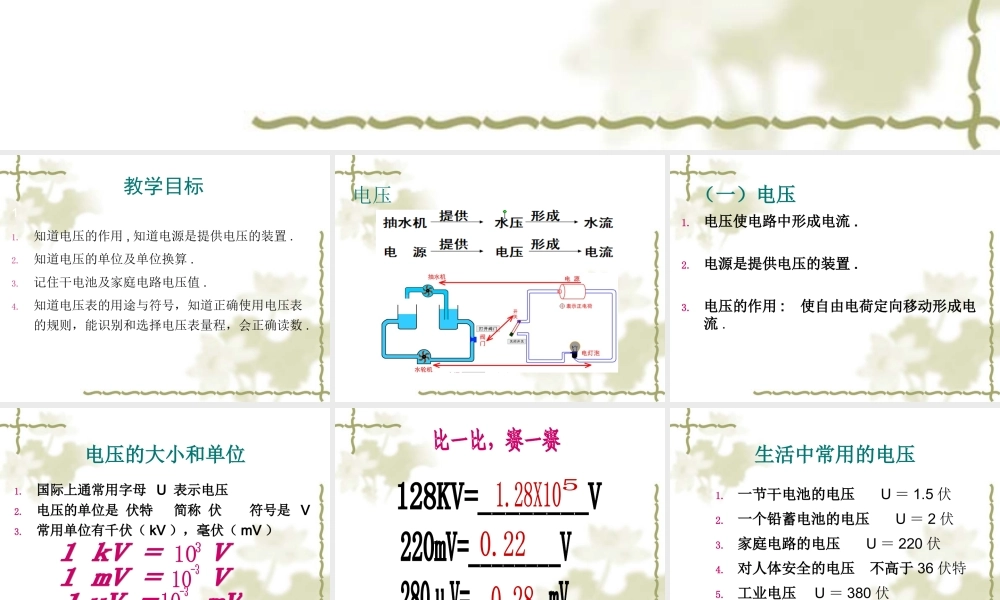

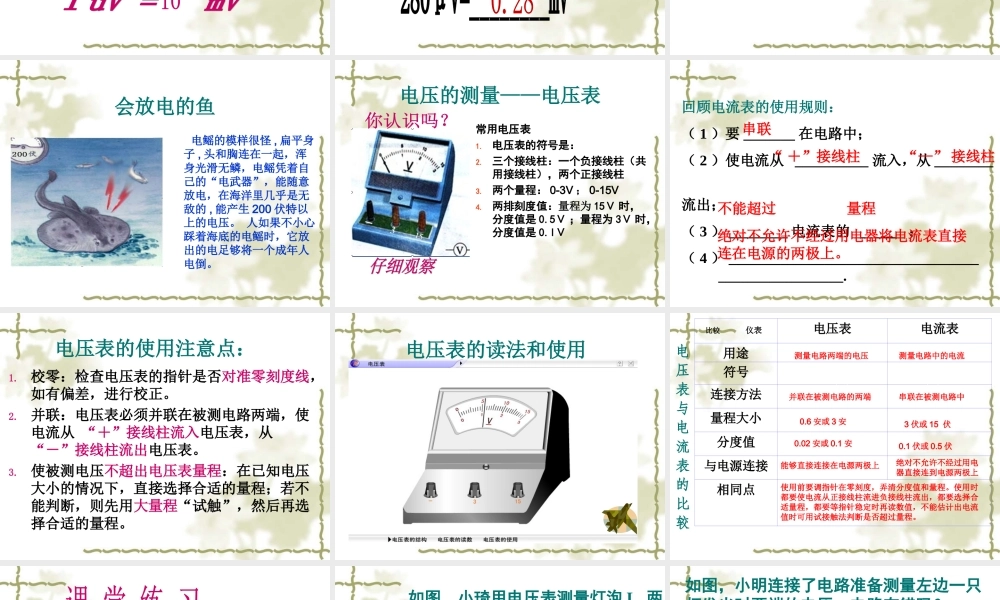

第六章 电压 电阻６ . １ 电压 教学目标11.知道电压的作用 , 知道电源是提供电压的装置 . 2.知道电压的单位及单位换算 .3.记住干电池及家庭电路电压值 .4.知道电压表的用途与符号，知道正确使用电压表的规则，能识别和选择电压表量程，会正确读数 . 电压 （一）电压1. 电压使电路中形成电流 .2. 电源是提供电压的装置 .3. 电压的作用 : 使自由电荷定向移动形成电流 . 电压的大小和单位1.国际上通常用字母 U 表示电压2.电压的单位是 伏特 简称 伏 符号是 V3.常用单位有千伏（ kV ），毫伏（ mV ） 生活中常用的电压1. 一节干电池的电压 U ＝ 1.5 伏2. 一个铅蓄电池的电压 U ＝ 2 伏3. 家庭电路的电压 U ＝ 220 伏4. 对人体安全的电压 不高于 36 伏特5. 工业电压 U ＝ 380 伏 会放电的鱼 电鳐的模样很怪 , 扁平身子 , 头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的 , 能产生 200 伏特以上的电压。 人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。 电压的测量——电压表常用电压表1. 电压表的符号是：2. 三个接线柱：一个负接线柱（共用接线柱），两个正接线柱3. 两个量程： 0-3V ； 0-15V4. 两排刻度值：量程为 15Ⅴ 时，分度值是 0.5Ⅴ ；量程为 3Ⅴ 时，分度值是 0.lⅤV 回顾电流表的使用规则：（ 1 ）要 _______ 在电路中；（ 2 ）使电流从 __________ 流入，从 ________ 流出；（ 3 ） ________ 电流表的 _______ ；（ 4 ） __________________________________ _________________.串联“ ＋”接线柱“—” 接线柱不能超过量程绝对不允许不经过用电器将电流表直接连在电源的两极上。 电压表的使用注意点：1.校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。2.并联：电压表必须并联在被测电路两端，使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。3.使被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。 电压表的读法和使用 比较 仪表电压表电流表用途符号 连接方法量程大小分度值与电源连接相同点测量电路两端的电压测量电路中的电流并联在被测电路的两端串联在被测电路中0.6 安或 3 安3 伏或 15 伏0.02 安或 0.1 安0.1 伏或 0.5...
