九年级物理上册 42 电压 电流形成的原因课件 (新版)教科版 课件VIP免费

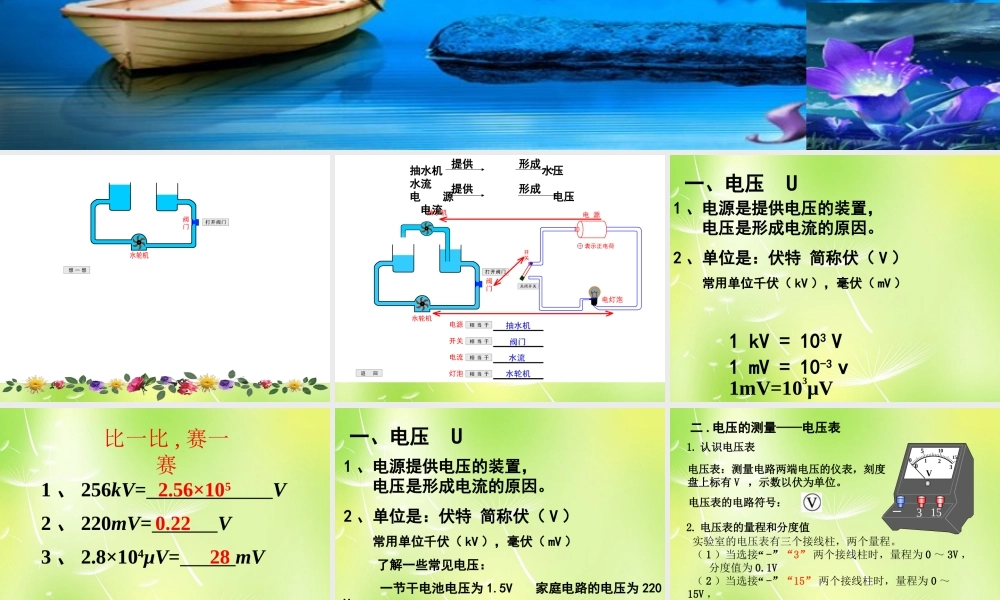

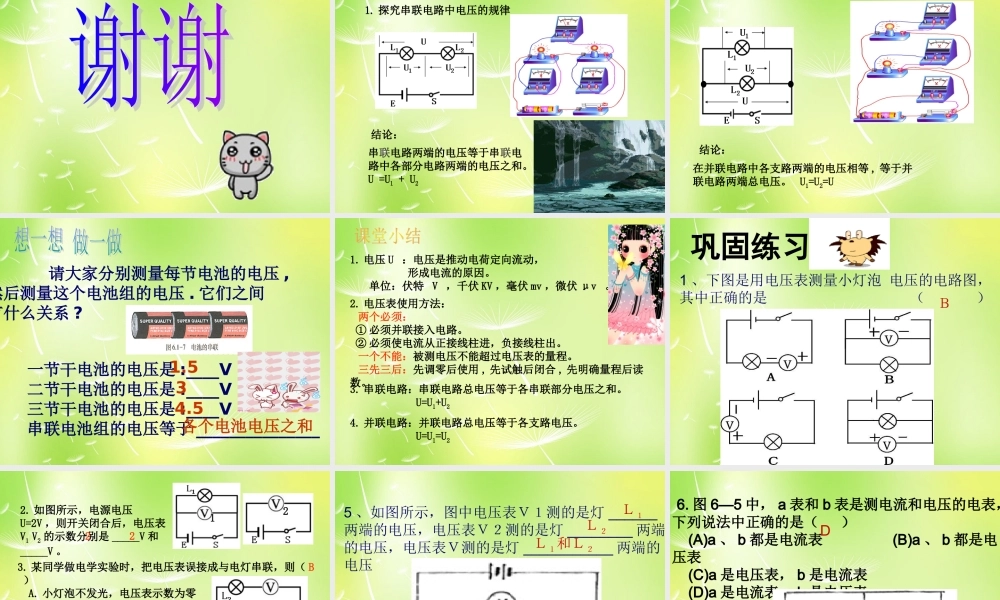

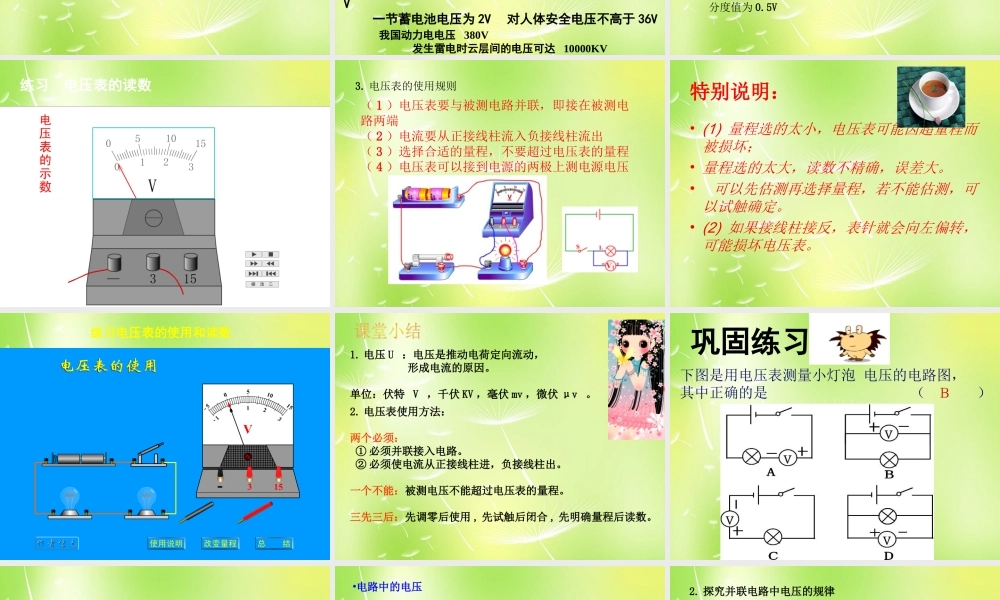

电 源 电压 电流提供形成抽水机 水压 水流提供形成1 、电源是提供电压的装置， 电压是形成电流的原因。2 、单位是：伏特 简称伏（ V ） 常用单位千伏（ kV ），毫伏（ mV ） 一、电压U1 kV = 103 V1 mV = 10-3 v1mV=103μV比一比 , 赛一赛1 、 256kV= V2 、 220mV= V3 、 2.8×104μV= mV2.56×1050.22281 、电源提供电压的装置， 电压是形成电流的原因。2 、单位是：伏特 简称伏（ V ） 常用单位千伏（ kV ），毫伏（ mV ）了解一些常见电压： 一节干电池电压为 1.5V 家庭电路的电压为 220V 一节蓄电池电压为 2V 对人体安全电压不高于 36V 我国动力电电压 380V 发生雷电时云层间的电压可达 10000KV 一、电压U实验室的电压表有三个接线柱，两个量程。（ 1“）当选接 -”“3” 两个接线柱时，量程为 0 ～ 3V ， 分度值为 0.1V（ 2“）当选接 -”“15” 两个接线柱时，量程为 0 ～15V ， 分度值为 0.5V电压表：测量电路两端电压的仪表，刻度盘上标有 V ，示数以伏为单位。V01230510152. 电压表的量程和分度值电压表的电路符号：1. 认识电压表二 . 电压的测量——电压表练习 电压表的读数3. 电压表的使用规则（ 1 ）电压表要与被测电路并联，即接在被测电路两端（ 2 ）电流要从正接线柱流入负接线柱流出（ 3 ）选择合适的量程，不要超过电压表的量程（ 4 ）电压表可以接到电源的两极上测电源电压特别说明：• (1) 量程选的太小，电压表可能因超量程而被损坏；• 量程选的太大，读数不精确，误差大。• 可以先估测再选择量程，若不能估测，可以试触确定。 • (2) 如果接线柱接反，表针就会向左偏转，可能损坏电压表。练习电压表的使用和读数2. 电压表使用方法： 两个必须： ① 必须并联接入电路。 ② 必须使电流从正接线柱进，负接线柱出。 一个不能：被测电压不能超过电压表的量程。 三先三后：先调零后使用 , 先试触后闭合 , 先明确量程后读数。1. 电压 U ：电压是推动电荷定向流动， 形成电流的原因。 单位：伏特 V ，千伏 KV ，毫伏 mv ，微伏 μv 。下图是用电压表测量小灯泡 电压的电路图，其中正确的是 （）Ｂ巩固练习：串联电路两端的电压等于串联电路中各部分电路两端的电压之和。U =U1 + U2•电路中的电压1. 探究串联电路中电压的规律结论：2. 探究并联电路中电压的规律在并联电路中各支路两端的电压...
