九年级物理电功和电能表课件 苏教版 课件VIP免费

九年级物理电功和电能表课件 苏教版 课件九年级物理电功和电能表课件 苏教版 课件九年级物理电功和电能表课件 苏教版 课件九年级物理电功和电能表课件 苏教版 课件九年级物理电功和电能表课件 苏教版 课件

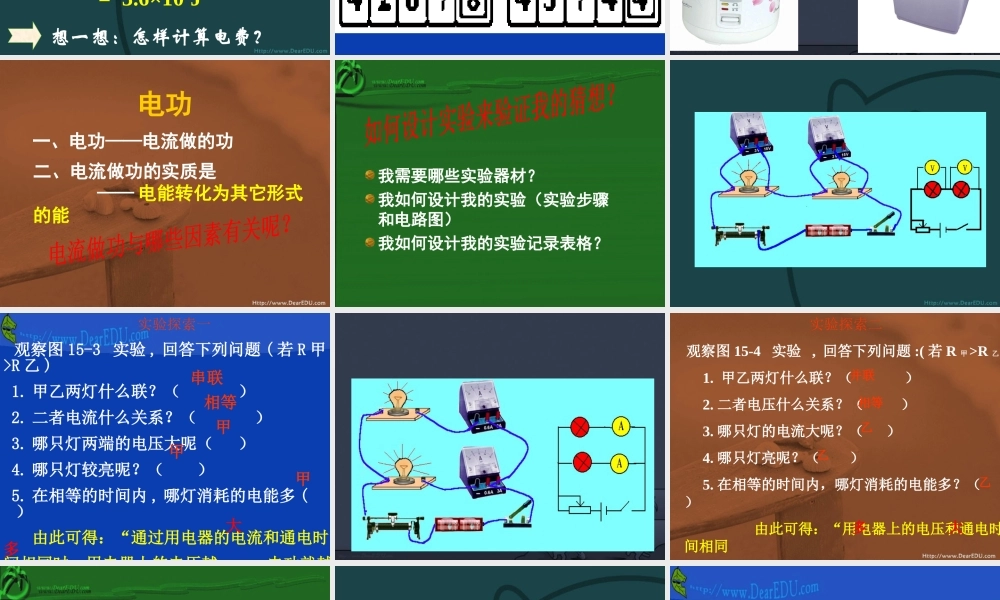

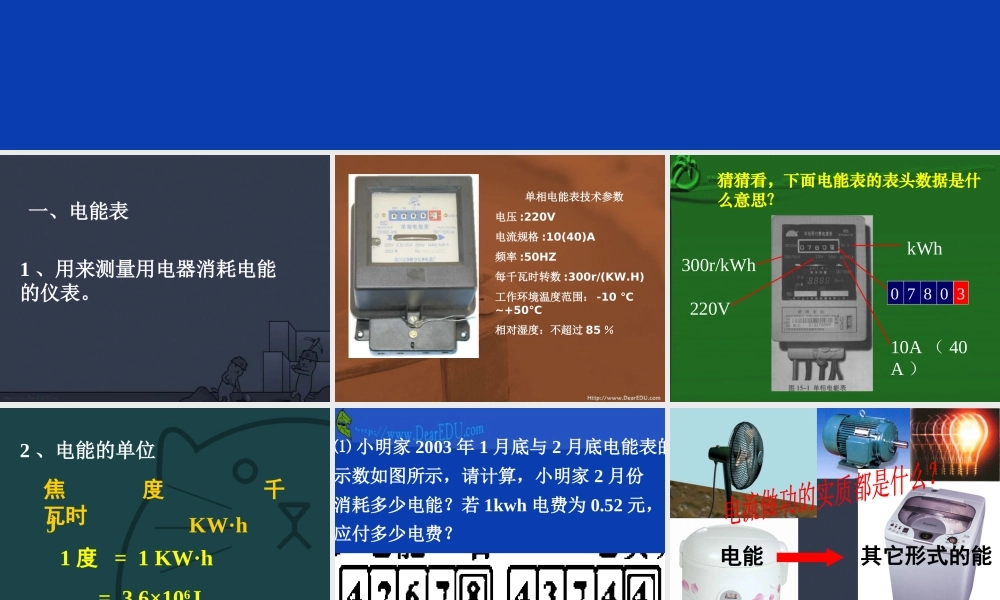

第十五章 电功和电热 §15.1 电能表与电功一、电能表1 、用来测量用电器消耗电能的仪表。单相电能表技术参数电压 :220V电流规格 :10(40)A频率 :50HZ每千瓦时转数 :300r/(KW.H)工作环境温度范围: -10 ℃ ~+50℃相对湿度:不超过 85 %猜猜看,下面电能表的表头数据是什么意思?300r/kWh03087220V10A ( 40A )kWh想一想:怎样计算电费?焦 度 千瓦时2 、电能的单位J KW·h1 度 = 1 KW·h = 3.6×106J⑴ 小明家 2003 年 1 月底与 2 月底电能表的示数如图所示,请计算,小明家 2 月份消耗多少电能?若 1kwh 电费为 0.52 元,应付多少电费?电能其它形式的能电功一、电功——电流做的功二、电流做功的实质是 —— 电能转化为其它形式的能我需要哪些实验器材?我如何设计我的实验(实验步骤和电路图)我如何设计我的实验记录表格? 实验探索一 观察图 15-3 实验 , 回答下列问题 ( 若 R 甲>R 乙 ) 1. 甲乙两灯什么联?( ) 2. 二者电流什么关系?( ) 3. 哪只灯两端的电压大呢( ) 4. 哪只灯较亮呢?( ) 5. 在相等的时间内 , 哪灯消耗的电能多 ( ) 由此可得:“通过用电器的电流和通电时间相同时,用电器上的电压越 ___ ,电功就越___ 。”大多串联相等甲甲甲实验探索二观察图 15-4 实验 , 回答下列问题 :( 若 R 甲>R 乙) 1. 甲乙两灯什么联?( ) 2. 二者电压什么关系?( ) 3. 哪只灯的电流大呢?( ) 4. 哪只灯亮呢?( ) 5. 在相等的时间内,哪灯消耗的电能多?( ) 由此可得:“用电器上的电压和通电时间相同时,通过用电器的电流越 ___ ,电功就越 ___ 。”大多并联相等乙乙乙在电压、电流不变时,通电时间越长,电功越大结论: “ 某段电路上的电功,跟这段电路两段的 _______, 电路中的 _____ 及通电的 _____ 成正比”电压电流时间即:W = UIt 1J = 1 V•A•S当某用电器两端电压为 1V ,通过用电器的电流为 1A 时,则该用电器在 1s 内消耗的电能为 1J 。焦的感性认识•普通手电筒的小灯泡每秒消耗的电能约 1J ;•1 只 40W 的白织灯,每秒消耗的电能约 40J ;•电力机车行驶 1min ,消耗的电能约为 3 亿 J反馈练习1 、电流做功表现在电流通过电灯时,电灯 ______ ,通过电炉时,电炉 _______ ,通过电动机时,电动机 ________ 。 2 、某用电器两端电压为 6V ,测得通过它的电流为 0.5A ,通电 1 分钟,求电流做功多少?180J3. 一个电烙铁接在 220V的电路中,通过的电流是350mA ,问通电 1h 消耗了多少电能?
