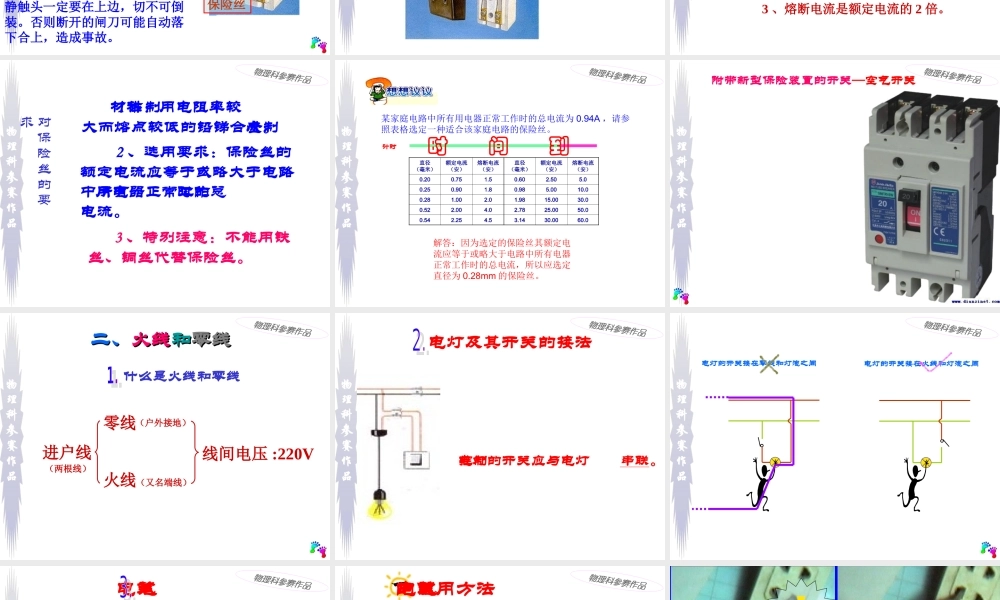

PhysicsPhysics第 六 节 生 活 用 电 常 识BXB制作学海无涯苦作舟书山有路勤为径一、家庭电路的组成一、家庭电路的组成22 、电能表、电能表33 、总开关、总开关44 、保险丝、保险丝二、火线和零线二、火线和零线11 、什么是火线和零线、什么是火线和零线22 、电灯及其开关的接法、电灯及其开关的接法33 、试电笔、试电笔三、插座、插头及漏电保护器三、插座、插头及漏电保护器四、两种类型的触电四、两种类型的触电五、触电的急救五、触电的急救六、想想议议六、想想议议11 、概述、概述物理科参赛作品物理科参赛作品物理科参赛作品一、家庭电路的组成一、家庭电路的组成电能表火线零线火线零线进户线电能表总开关保险盒（含保险丝）开关、插座、用电器家庭电路的电能是通过电网从发电厂输送来的。我国家庭电路的电压是 220V 。组成顺序：电能表→总开关→保险盒（含保险丝） →开关、插座、用电器概 述概 述物理科参赛作品物理科参赛作品物理科参赛作品电 能 表电 能 表☻ 电能表是用来测电功的仪表，它显示所消耗的电能。☻ 电能表要装在家庭电路的＿＿ 上。支路？干路？干路物理科参赛作品物理科参赛作品物理科参赛作品总开关的作用：接通和切断电源，便于更换电器或维修设备总开关的结构：总开关的安装原则： 电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。静触头动触头保险丝总 开 关总 开 关物理科参赛作品物理科参赛作品物理科参赛作品工作原理 :当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。保险丝保险丝（装在保险盒里）物理科参赛作品物理科参赛作品物理科参赛作品1 、保险丝的规格用额定电流来表示直径（毫米）额定电流（安）熔断电流（安）直径（毫米）额定电流（安）熔断电流（安）0.200.751.50.602.505.00.250.901.80.985.0010.00.281.002.01.9815.0030.00.522.004.02.7825.0050.00.542.254.53.1430.0060.02 、保险丝越粗，额定电流和熔断电流就越大；3 、熔断电流是额定电流的 2 倍。保险丝的规格物理科参赛作品物理科参赛作品物理科参赛作品 1 、制作材料：用电阻率较大而熔点较低的铅锑合金制成。 2 、选用要求：保险丝的额定电流应等于或略大于电路中所有用电器正常工作时的总电流。 3 、特别注意：不能用铁丝、铜丝代替保险丝。对保险丝的要求物理科参...
