九年级物理全册 第十九章 生活用电 第名师教学课件1节 家庭电路名师教学课件1 新人教版 课件VIP免费

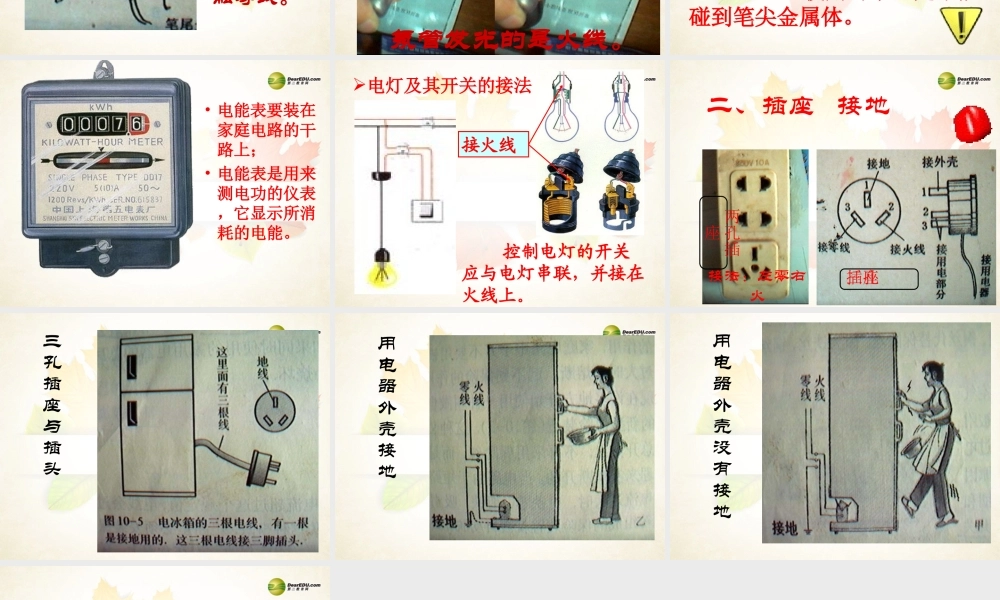

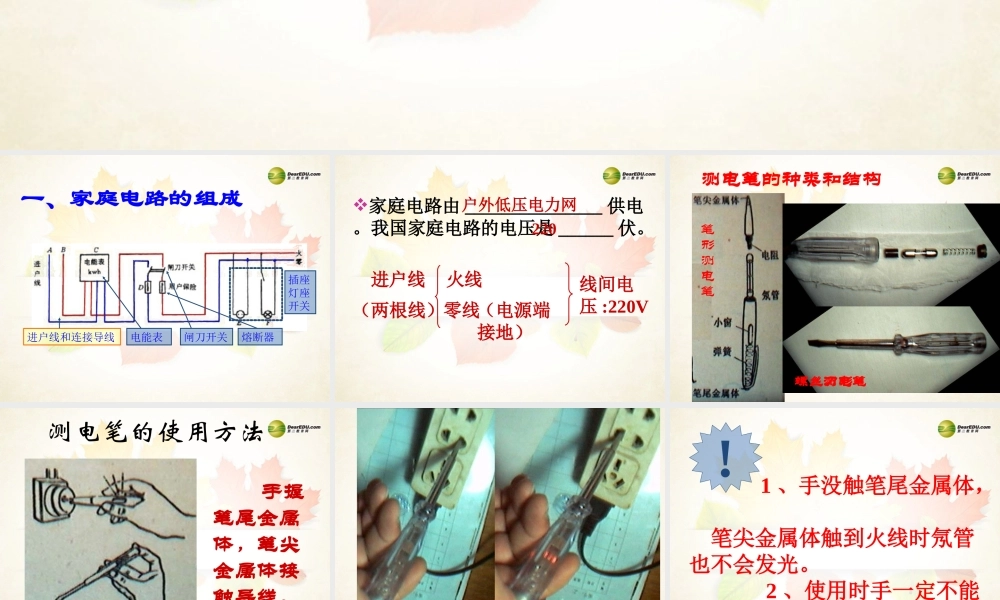

第 1 节 家庭电路第十九章 生活用电一、家庭电路的组成进户线和连接导线电能表闸刀开关熔断器插座灯座开关家庭电路由 _______________ 供电。我国家庭电路的电压是 ______ 伏。220户外低压电力网进户线（两根线）火线零线（电源端接地）线间电压 :220V测电笔的种类和结构笔形测电笔螺丝刀形测电笔测电笔的使用方法 手握笔尾金属体，笔尖金属体接触导线。氖管发光的是火线。! 1 、手没触笔尾金属体， 笔尖金属体触到火线时氖管也不会发光。 2 、使用时手一定不能碰到笔尖金属体。• 电能表要装在家庭电路的干路上；• 电能表是用来测电功的仪表，它显示所消耗的电能。电灯及其开关的接法 控制电灯的开关应与电灯串联，并接在火线上。接火线二、插座 接地两孔插座三孔插座接法：左零右火三孔插座与插头用电器外壳接地用电器外壳没有接地再 见再 见
