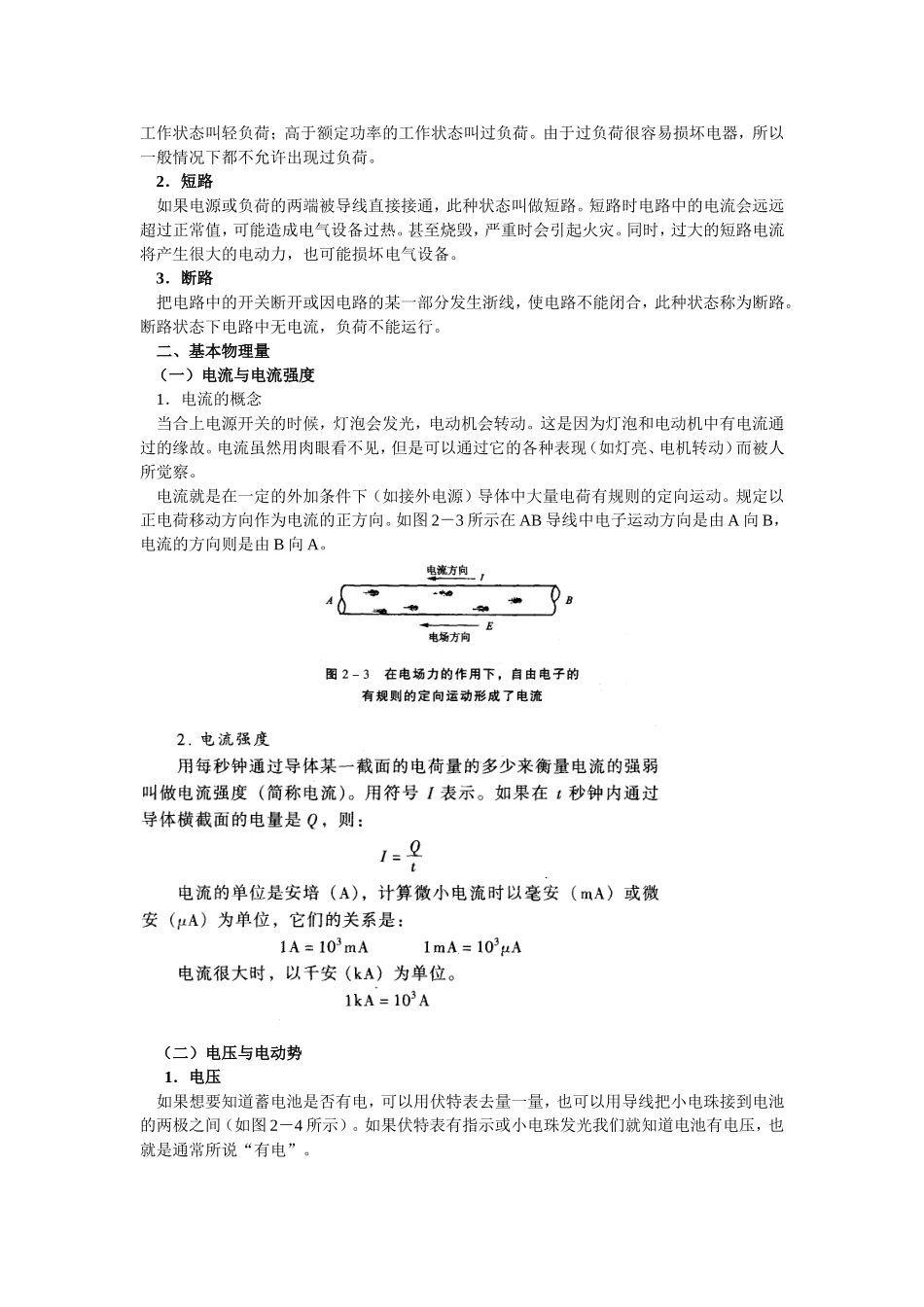

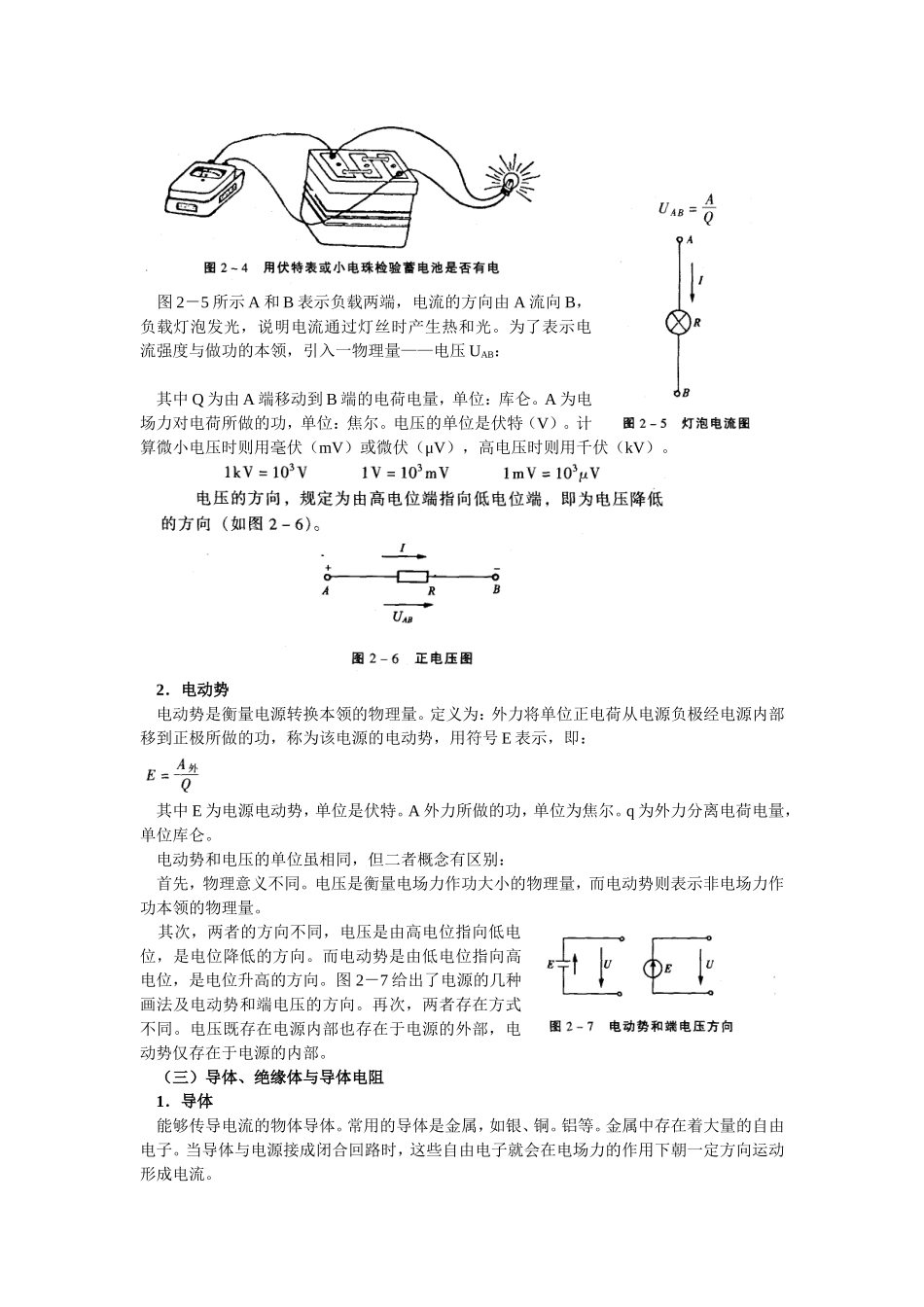

电工基础知识第一节电路的组成和基本物理量教学的重点：1．了解电路的组成2．了解电路的基本物理量的含义及其计算教学的难点：电路状态在实际工作中的判定；电路各物理量的含义及其计算应用。教学方法：讲授法、讨论法、启发式。一、电路电流经过的路径称为电路，最简单的电路由电源、负荷导线和开关组成。电源是将其他形式的能量转换成电能的装置，负载是将电能转换成其他形式能量的设备和器件，－般称为用电器。连接导线起传输和分配电能的作用。电路可用原理接线图来表示，如图2－l所示。有时为了突出电路的本质和进一步简化，把图2－l所示原理接线图画成常用的如图2－2所示的样子。电路有外电路和内电路之分。从电源一端经负载再回到电源另一端的电路称为外电路。电源内部的通路称为内电路。电路通常有三种状态：1．通路通路就是电路中的开关闭合，负荷中有电流流过。在通路状态下，根据负荷的大小，又分为满负荷、轻负荷、过负荷三种情况。负荷在额定功率下的工作状态叫满负荷；低于额定功率的工作状态叫轻负荷；高于额定功率的工作状态叫过负荷。由于过负荷很容易损坏电器，所以一般情况下都不允许出现过负荷。2．短路如果电源或负荷的两端被导线直接接通，此种状态叫做短路。短路时电路中的电流会远远超过正常值，可能造成电气设备过热。甚至烧毁，严重时会引起火灾。同时，过大的短路电流将产生很大的电动力，也可能损坏电气设备。3．断路把电路中的开关断开或因电路的某一部分发生浙线，使电路不能闭合，此种状态称为断路。断路状态下电路中无电流，负荷不能运行。二、基本物理量（一）电流与电流强度1．电流的概念当合上电源开关的时候，灯泡会发光，电动机会转动。这是因为灯泡和电动机中有电流通过的缘故。电流虽然用肉眼看不见，但是可以通过它的各种表现（如灯亮、电机转动）而被人所觉察。电流就是在一定的外加条件下（如接外电源）导体中大量电荷有规则的定向运动。规定以正电荷移动方向作为电流的正方向。如图2－3所示在AB导线中电子运动方向是由A向B，电流的方向则是由B向A。（二）电压与电动势1．电压如果想要知道蓄电池是否有电，可以用伏特表去量一量，也可以用导线把小电珠接到电池的两极之间（如图2－4所示）。如果伏特表有指示或小电珠发光我们就知道电池有电压，也就是通常所说“有电”。图2－5所示A和B表示负载两端，电流的方向由A流向B，负载灯泡发光，说明电流通过灯丝时产生热和光。为了表示电流强度与做功的本领，引入一物理量——电压UAB：其中Q为由A端移动到B端的电荷电量，单位：库仑。A为电场力对电荷所做的功，单位：焦尔。电压的单位是伏特（V）。计算微小电压时则用毫伏（mV）或微伏（μV），高电压时则用千伏（kV）。2．电动势电动势是衡量电源转换本领的物理量。定义为：外力将单位正电荷从电源负极经电源内部移到正极所做的功，称为该电源的电动势，用符号E表示，即：其中E为电源电动势，单位是伏特。A外力所做的功，单位为焦尔。q为外力分离电荷电量，单位库仑。电动势和电压的单位虽相同，但二者概念有区别：首先，物理意义不同。电压是衡量电场力作功大小的物理量，而电动势则表示非电场力作功本领的物理量。其次，两者的方向不同，电压是由高电位指向低电位，是电位降低的方向。而电动势是由低电位指向高电位，是电位升高的方向。图2－7给出了电源的几种画法及电动势和端电压的方向。再次，两者存在方式不同。电压既存在电源内部也存在于电源的外部，电动势仅存在于电源的内部。（三）导体、绝缘体与导体电阻1．导体能够传导电流的物体导体。常用的导体是金属，如银、铜。铝等。金属中存在着大量的自由电子。当导体与电源接成闭合回路时，这些自由电子就会在电场力的作用下朝一定方向运动形成电流。2．绝缘体能够可靠地隔绝电流的物体叫做绝缘体。如橡胶、塑料、陶瓷、变压器油、空气等都是很好的绝缘体。导体和绝缘体并没有绝对的界限，在一般状态下是很好的绝缘体，当条件改变时也可能变为导体。例如干燥的木头是很好的绝缘体，但把木头弄湿后，它就变得容易导电了。3．电阻在导体两端加上电压，导体中就会产生电流。从物体的微观结...
