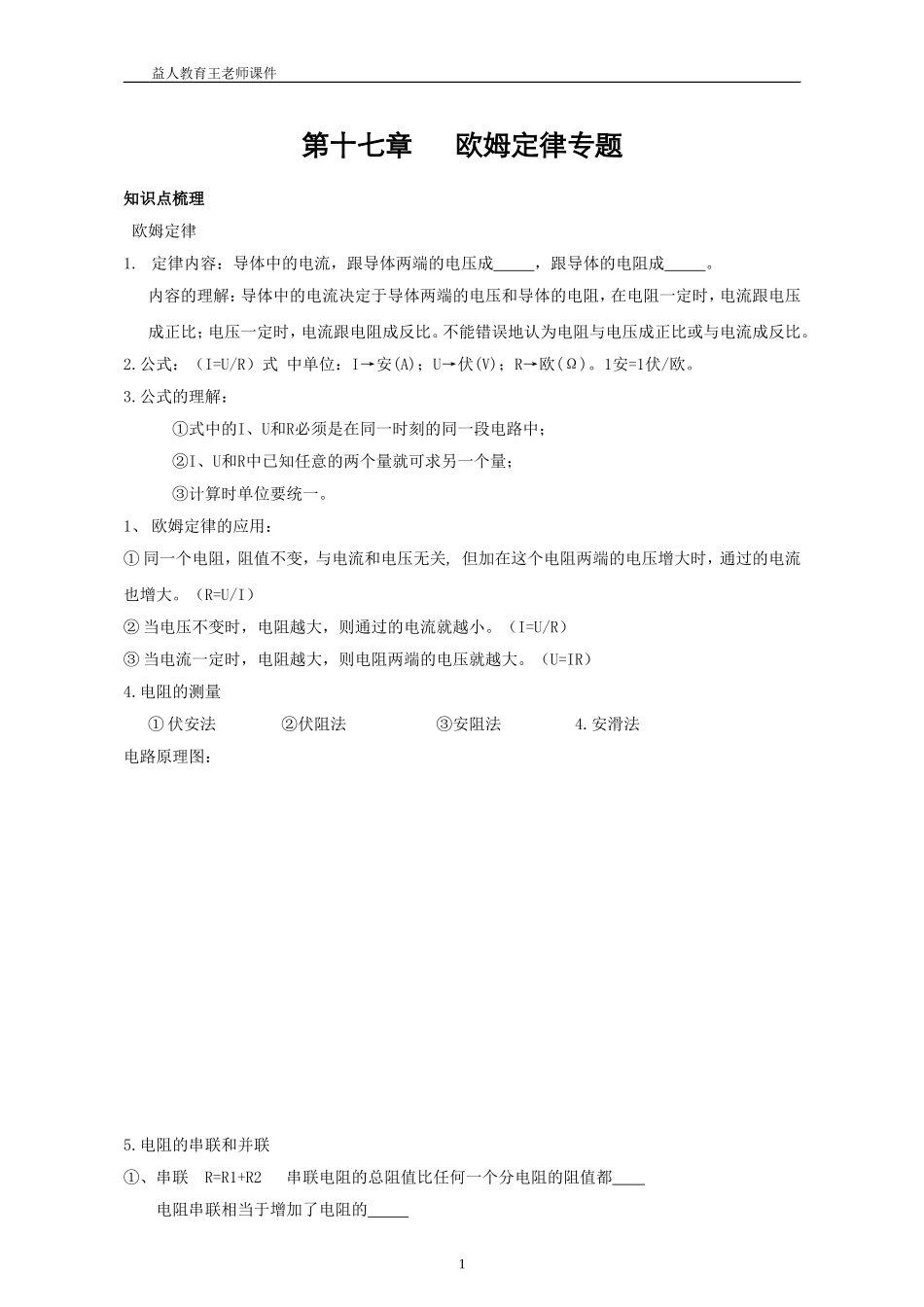

1益人教育王老师课件第十七章欧姆定律专题知识点梳理欧姆定律1.定律内容：导体中的电流，跟导体两端的电压成，跟导体的电阻成。内容的理解：导体中的电流决定于导体两端的电压和导体的电阻，在电阻一定时，电流跟电压成正比；电压一定时，电流跟电阻成反比。不能错误地认为电阻与电压成正比或与电流成反比。2.公式：（I=U/R）式中单位：I→安(A)；U→伏(V)；R→欧(Ω)。1安=1伏/欧。3.公式的理解：①式中的I、U和R必须是在同一时刻的同一段电路中；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。1、欧姆定律的应用：①同一个电阻，阻值不变，与电流和电压无关,但加在这个电阻两端的电压增大时，通过的电流也增大。（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR）4.电阻的测量①伏安法②伏阻法③安阻法4.安滑法电路原理图：5.电阻的串联和并联①、串联R=R1+R2串联电阻的总阻值比任何一个分电阻的阻值都电阻串联相当于增加了电阻的2益人教育020-29079037天寿路10号朝晖商业大厦232②．并联并联电阻的总电阻比任何一个分电阻的阻值都电阻并联相当于增加了电阻的6.电学规律连接方式串联并联电路图电流特点电压特点总电阻分流分压经典例题解析：例1：关于公式R=，下列说法中正确的是（）A．导体的电阻与导体两端电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与导体两端电压成正比，与通过导体电流成反比D．导体的电阻与导体两端电压和通过导体电流都无关【变式训练】（1）（2003，福州）根据欧姆定律公式的变形式及电阻的性质，可以判定当：（）A.U变大时，变小；B.U变大时，变大C.U变小时，不变；D.U=0时，=0（2）．（2010•黔南州）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小3益人教育020-29079037天寿路10号朝晖商业大厦232（3）．如图是R1和R2两个电阻中的电流随它们两端电压变化的IU﹣图象．从图象可知，电阻R1_________R2（选填“＜”、“＞”或“=”）．电流表和电压表示数的变化（动态电路分析）例2：(2003,福州)如图1中电源电压保持不变，为定值电阻。开关S闭合后，以下说法正确的是：（）A.滑片P向右移动，表A示数变小，表V示数变小；B.滑片P向右移动，表A示数变大，表V示数变大；C.滑片P向左移动，表A示数变小，表V示数变大；D.滑片P向左移动，表A示数变大，表V示数变小。【变式训练】（1）如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是（）A．电压表的示数增大，电流表的示数减小B．电压表的示数减小，电流表的示数增大C．电压表的示数增大，电流表的示数增大D．电压表的示数减小，电流表的示数减小（2）、新交规2013年1月1日开始执行，饮酒驾驶属于违法犯罪行为。酒精测试仪是用来检测驾驶员是否酒后驾车，它的原理图如图4所示。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，则()A．电流表、电压表示数都变大B．电流表、电压表示数都变小C．电流表示数变小，电压表示数变大4益人教育020-29079037天寿路10号朝晖商业大厦232D．电流表示数变大，电压表示数变小欧姆定律的应用：例3、甲乙两电阻之比为2：1，将它们串联在电路中时，它们两端的电压之比为（）A．1：2B．2：1C．1：1D．无法比较例4将电阻R1、R2并联在电路中，已知R1=4R2，则在通过R1、R2的电流之比为（）A．1:4B．4:1C．2:1D．1:16【变式训练】（1）、两根镍铬合金丝横截面积相同，长度是，把它们串联后接入电路，则通过它的电流和两端的电压分别满足（）．A．B．C．D．，（2）、有三个电阻，阻值分别是3Ω、6Ω、9Ω，串联后接到6V的电源上，则三个电阻两端的电压分别是（）A．2V、4V、6VB．1V、2V、3VC．3V、2V、1VD．6V、4V、2V（3...
