八年级物理下册 测小灯泡的电功率课件 人教新课标版 课件VIP免费

八年级物理下册 测小灯泡的电功率课件 人教新课标版 课件八年级物理下册 测小灯泡的电功率课件 人教新课标版 课件八年级物理下册 测小灯泡的电功率课件 人教新课标版 课件

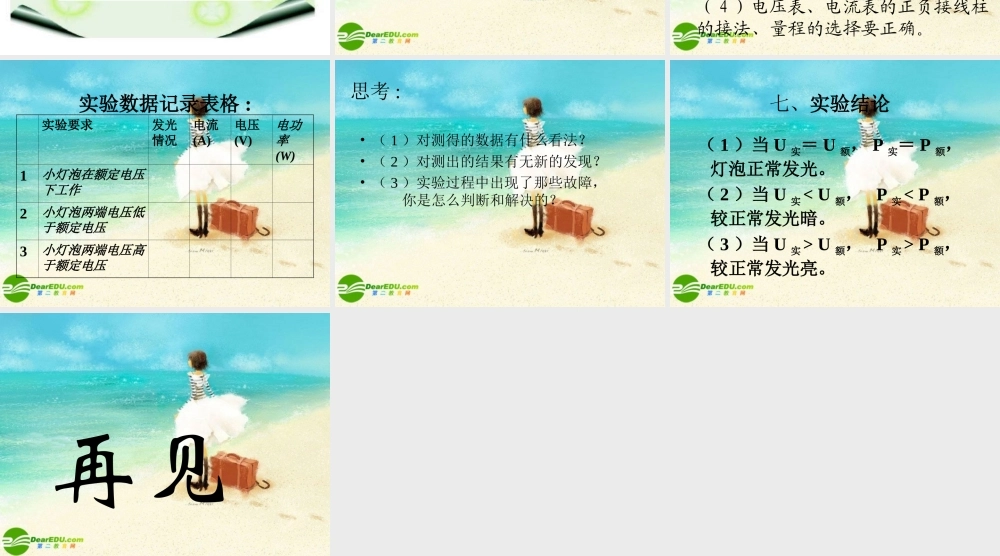

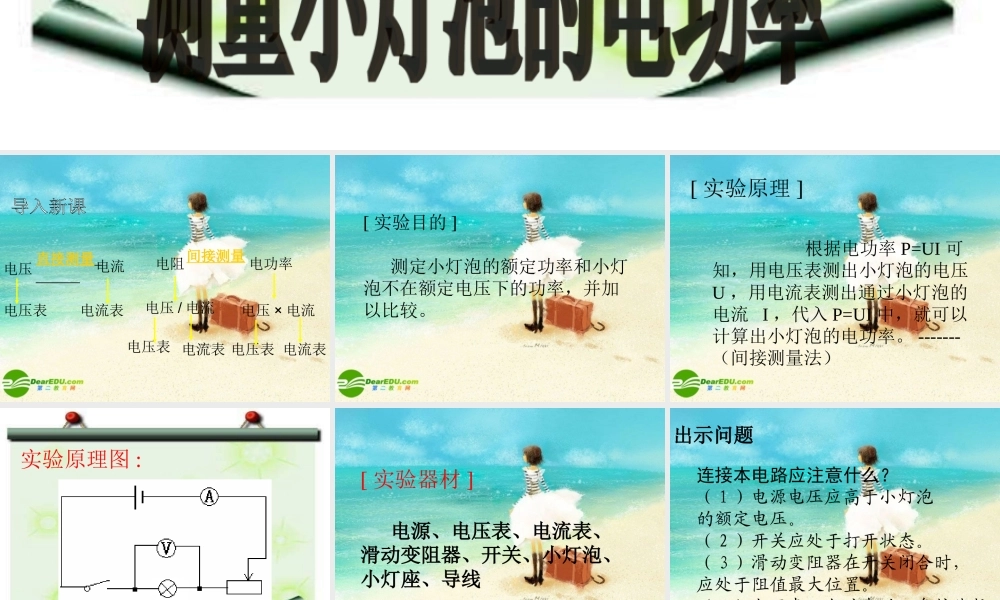

直接测量 电阻 电功率间接测量电压电流电压 × 电流电压表电流表电压 / 电流电压表电压表电流表电流表 [ 实验目的 ] 测定小灯泡的额定功率和小灯泡不在额定电压下的功率,并加以比较。 [ 实验原理 ] 根据电功率 P=UI 可知,用电压表测出小灯泡的电压U ,用电流表测出通过小灯泡的电流 I ,代入 P=UI 中,就可以计算出小灯泡的电功率。 -------(间接测量法) 实验原理图 : [ 实验器材 ] 电源、电压表、电流表、滑动变阻器、开关、小灯泡、小灯座、导线 出示问题连接本电路应注意什么?( 1 )电源电压应高于小灯泡的额定电压。( 2 )开关应处于打开状态。( 3 )滑动变阻器在开关闭合时,应处于阻值最大位置。( 4 )电压表、电流表的正负接线柱的接法、量程的选择要正确。 实验数据记录表格 :实验要求 发光情况 电流(A) 电压(V) 电功率(W) 1小灯泡在额定电压下工作2小灯泡两端电压低于额定电压 3小灯泡两端电压高于额定电压 思考 :• ( 1 )对测得的数据有什么看法?• ( 2 )对测出的结果有无新的发现?• ( 3 )实验过程中出现了那些故障, 你是怎么判断和解决的? 七、实验结论 ( 1 )当 U 实= U 额, P 实= P 额,灯泡正常发光。( 2 )当 U 实< U 额, P 实< P 额,较正常发光暗。( 3 )当 U 实> U 额, P 实> P 额,较正常发光亮。 再见
