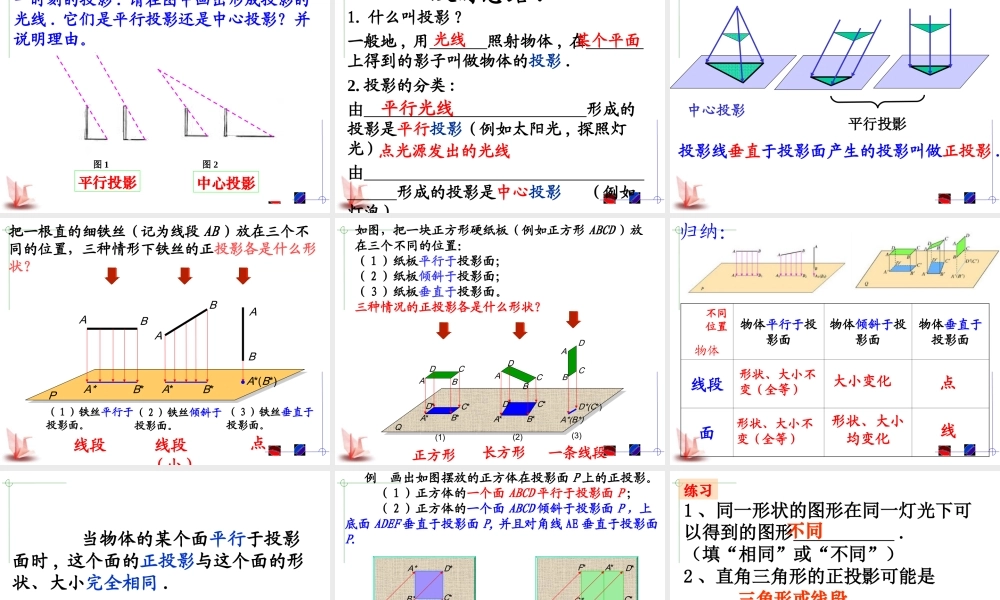

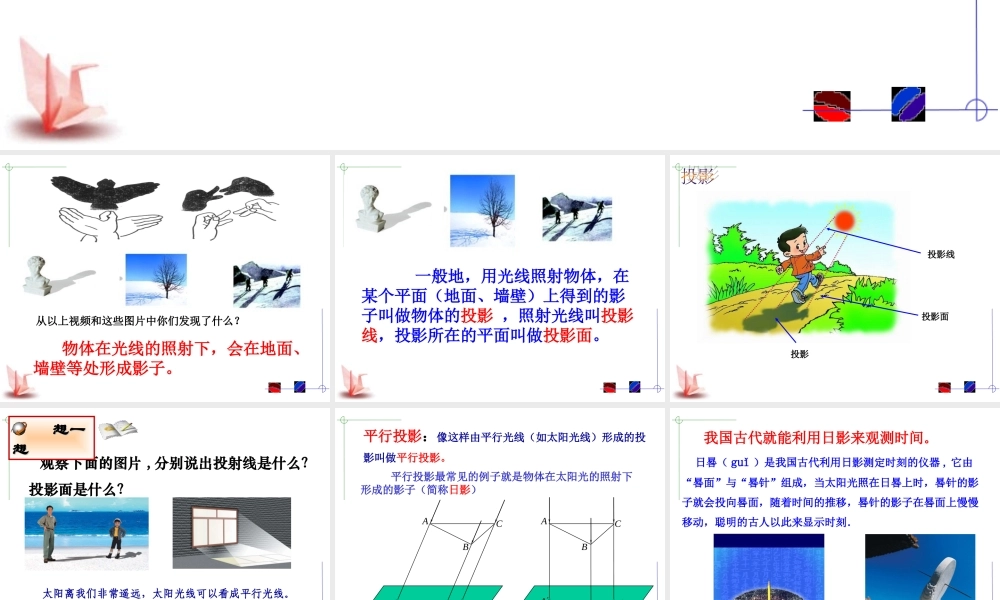

从以上视频和这些图片中你们发现了什么？ 物体在光线的照射下，会在地面、墙壁等处形成影子。 一般地，用光线照射物体，在某个平面（地面、墙壁）上得到的影子叫做物体的投影 ，照射光线叫投影线，投影所在的平面叫做投影面。 投影面投影投影线 观察下面的图片 , 分别说出投射线是什么？投影面是什么？ 太阳离我们非常遥远，太阳光线可以看成平行光线。 想一想一想想 ABCABCABCABC平行投影：像这样由平行光线（如太阳光线）形成的投影叫做平行投影。 平行投影最常见的例子就是物体在太阳光的照射下形成的影子（简称日影） 我国古代就能利用日影来观测时间。 日晷（ guǐ ）是我国古代利用日影测定时刻的仪器 , 它由“晷面”与“晷针”组成，当太阳光照在日晷上时，晷针的影子就会投向晷面，随着时间的推移，晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻． 下图中三幅图是在我国北方某地某天上午不同时刻的同一位置拍摄的。（ 1 ）在三个不同时刻，同一棵树的影子长度不同，请将它们按拍摄的先后顺序进行排列，并说明你的理由。（ 1 ）（ 2 ）（ 3 ）顺序为： 3 → 2 → 1 想一想一想想 从早晨到傍晚，物体影子的指向是：东北西→西北→北→东北→东长→短→最短→短→长物体影子的长度变化是： 皮影戏是利用灯光的照射，把影子的影态反映在银幕（投影面）上的表演艺术． 皮影：龟与鹤 欣欣赏赏 皮影是一种投影，那么它的投影线、投影面分别是什么？投影线：灯的光线；投影面：银幕。 例如：物体在灯泡发出的光照射下形成影子就是中心投影． 由同一点（点光源）发出的光线形成的投影叫做中心投影． 两幅图表示两根长度相同标杆在同一时刻的投影 . 请在图中画出形成投影的光线 . 它们是平行投影还是中心投影？并说明理由。图 1图 2中心投影平行投影练习 及时总结 :1. 什么叫投影 ?一般地 , 用 照射物体 , 在 上得到的影子叫做物体的投影 .2. 投影的分类 :由 形成的投影是平行投影 ( 例如太阳光 , 探照灯光 )由 形成的投影是中心投影 ( 例如灯泡 )光线某个平面平行光线点光源发出的光线 平行投影中心投影观察投影线垂直于投影面产生的投影叫做正投影 . ABABABPA*B*A*B*A*(B*)（ 1 ）铁丝平行于投影面。（ 2 ）铁丝倾斜于投影面。（ 3 ）铁丝垂直于投影面。把一根直的细铁丝（记为线段 AB ）放在三个不同的位置，三种情形下铁丝的正投影各是什...
