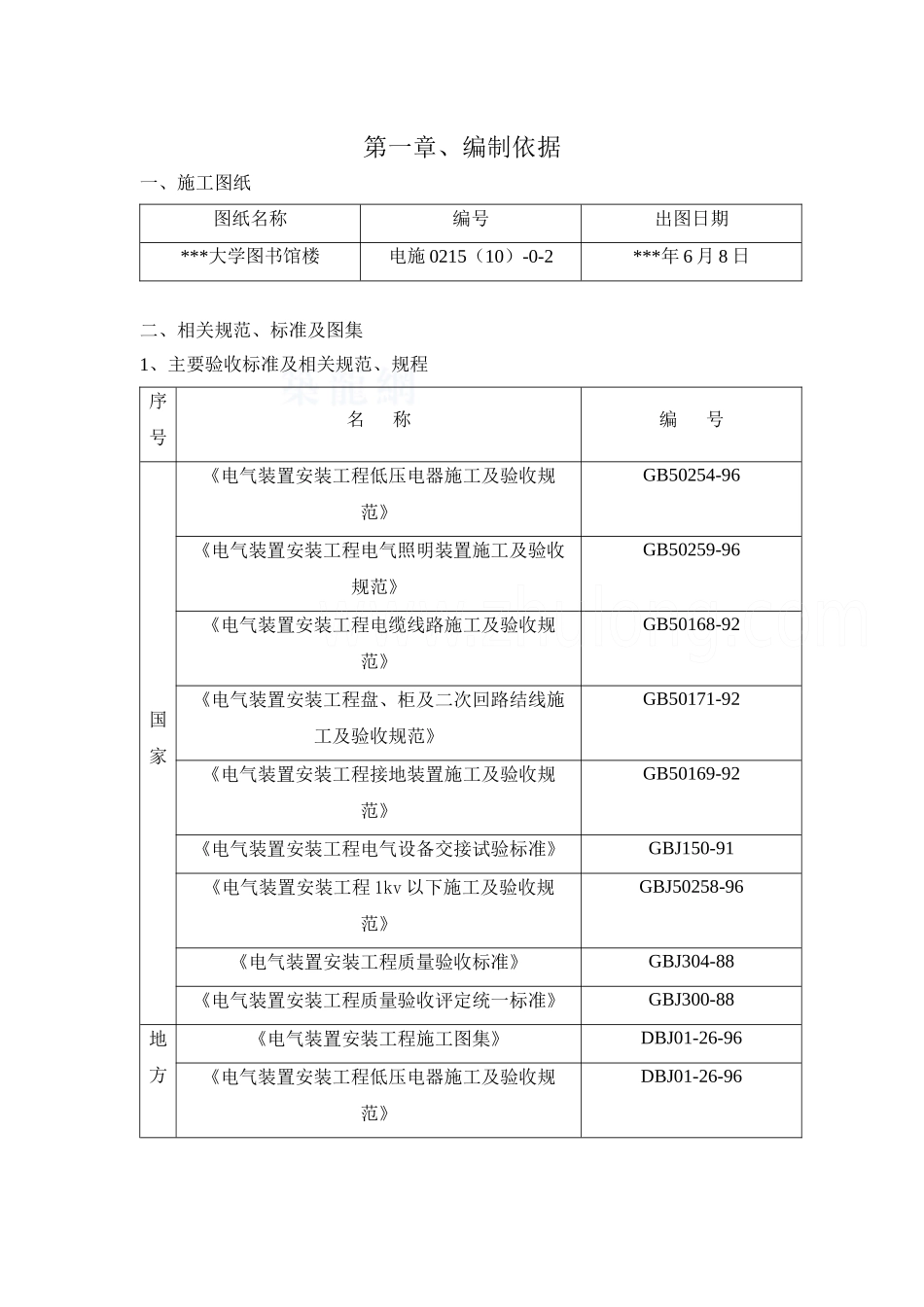

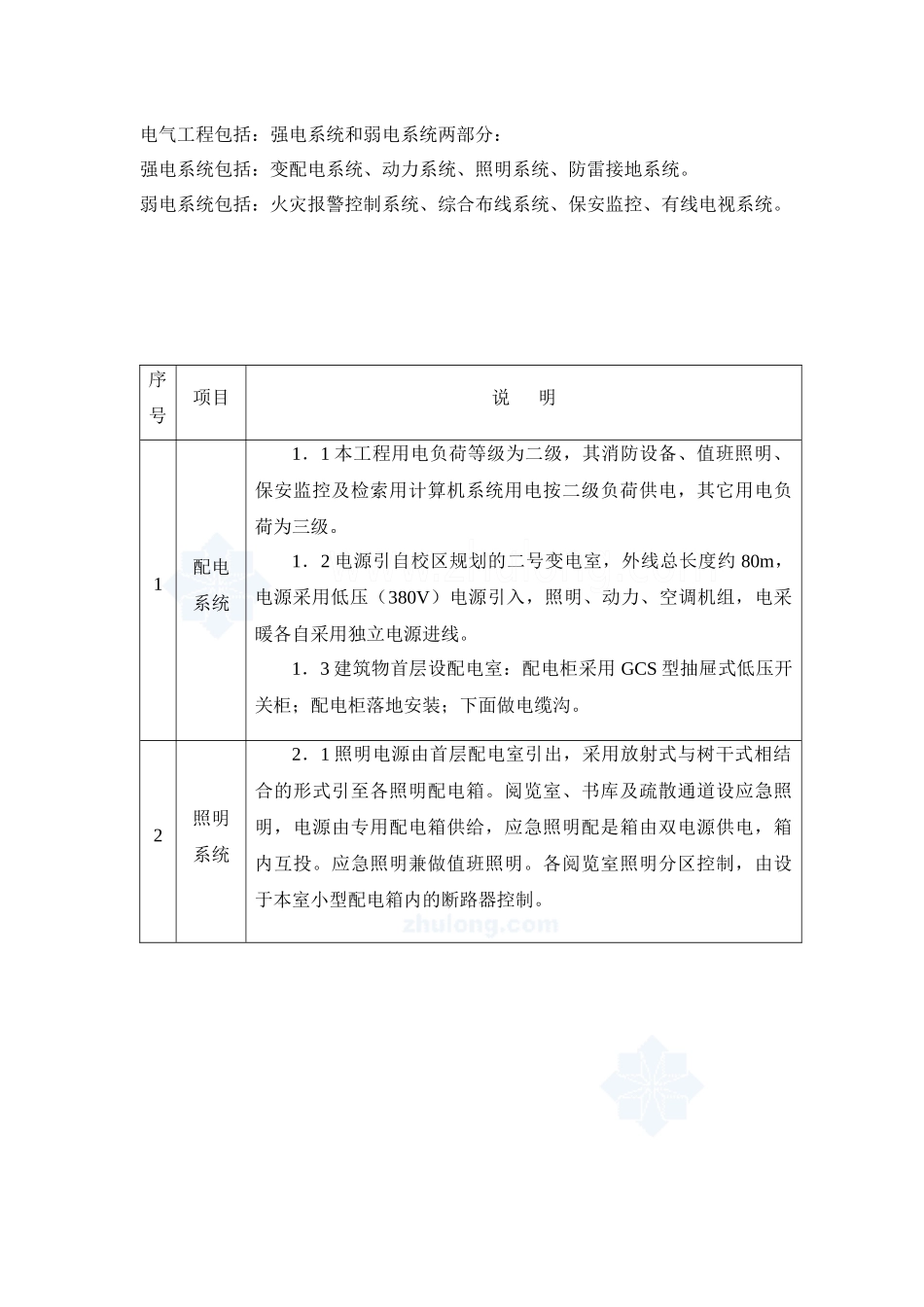

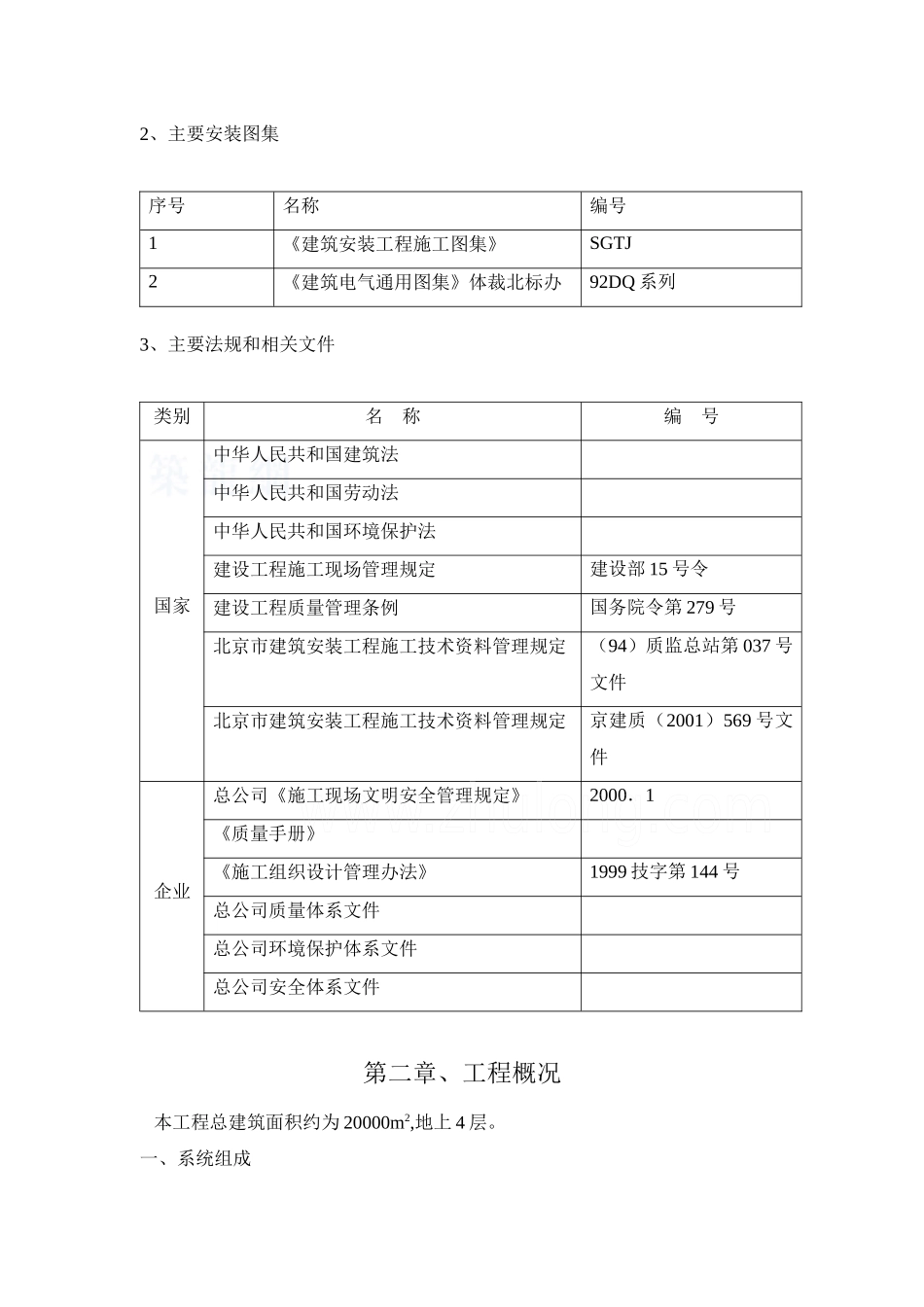

第一章、编制依据一、施工图纸图纸名称编号出图日期***大学图书馆楼电施 0215（10）-0-2***年 6 月 8 日二、相关规范、标准及图集1、主要验收标准及相关规范、规程序号名 称编 号国家《电气装置安装工程低压电器施工及验收规范》GB50254-96《电气装置安装工程电气照明装置施工及验收规范》GB50259-96《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程电气设备交接试验标准》GBJ150-91《电气装置安装工程 1kv 以下施工及验收规范》GBJ50258-96《电气装置安装工程质量验收标准》GBJ304-88《电气装置安装工程质量验收评定统一标准》GBJ300-88地方《电气装置安装工程施工图集》DBJ01-26-96《电气装置安装工程低压电器施工及验收规范》DBJ01-26-962、主要安装图集序号名称编号1《建筑安装工程施工图集》SGTJ2《建筑电气通用图集》体裁北标办92DQ 系列3、主要法规和相关文件类别名 称编 号国家中华人民共和国建筑法中华人民共和国劳动法中华人民共和国环境保护法建设工程施工现场管理规定建设部 15 号令建设工程质量管理条例国务院令第 279 号北京市建筑安装工程施工技术资料管理规定（94）质监总站第 037 号文件北京市建筑安装工程施工技术资料管理规定京建质（2001）569 号文件企业总公司《施工现场文明安全管理规定》2000．1《质量手册》《施工组织设计管理办法》1999 技字第 144 号总公司质量体系文件总公司环境保护体系文件总公司安全体系文件第二章、工程概况 本工程总建筑面积约为 20000m2,地上 4 层。一、系统组成电气工程包括：强电系统和弱电系统两部分：强电系统包括：变配电系统、动力系统、照明系统、防雷接地系统。弱电系统包括：火灾报警控制系统、综合布线系统、保安监控、有线电视系统。序号项目说 明1配电系统1．1 本工程用电负荷等级为二级，其消防设备、值班照明、保安监控及检索用计算机系统用电按二级负荷供电，其它用电负荷为三级。1．2 电源引自校区规划的二号变电室，外线总长度约 80m，电源采用低压（380V）电源引入，照明、动力、空调机组，电采暖各自采用独立电源进线。1．3 建筑物首层设配电室：配电柜采用 GCS 型抽屉式低压开关柜；配电柜落地安装；下面做电缆沟。2照明系统2．1 照明电源由首层配电室引出，采用放射式与树干式相结合的...
