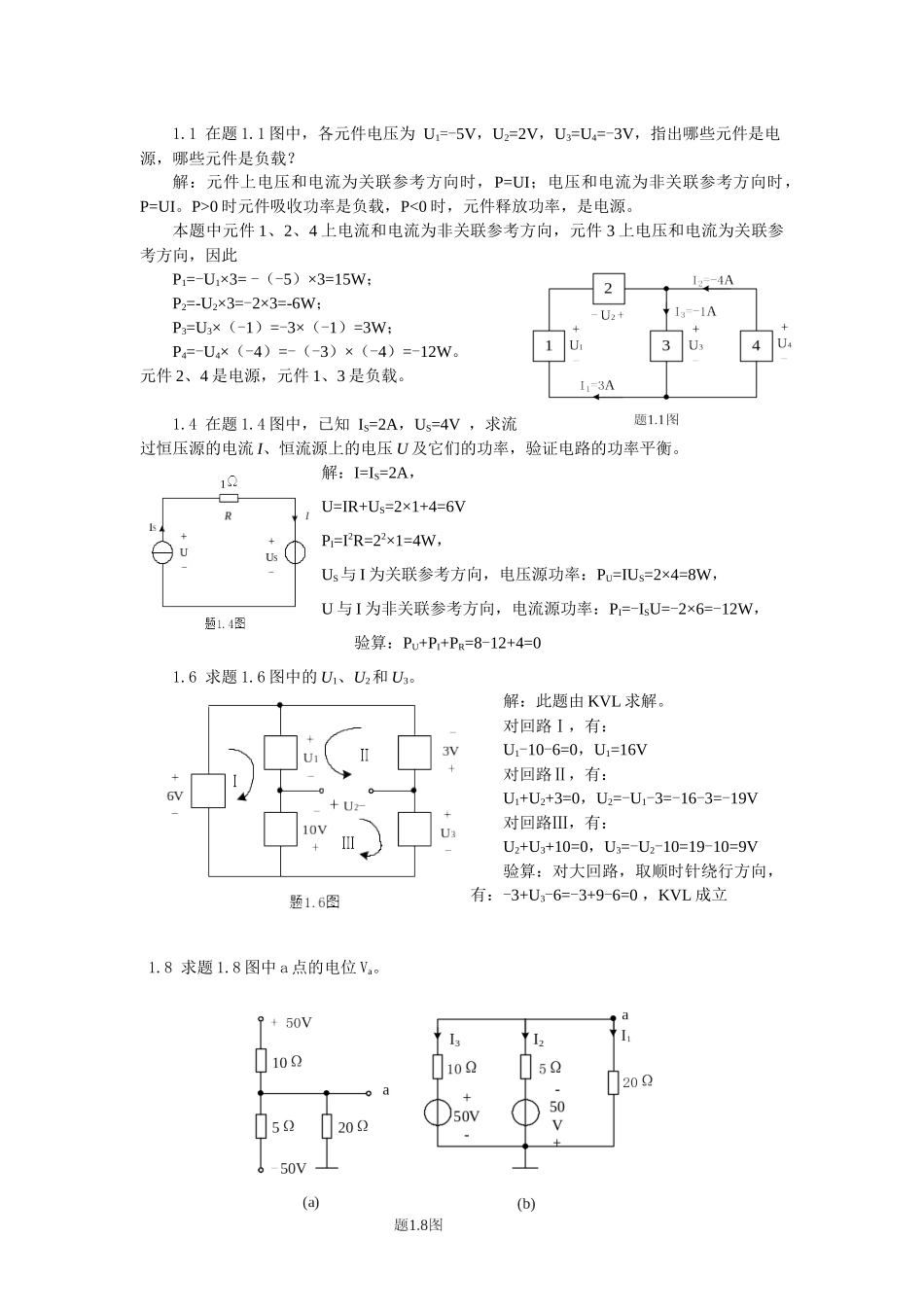

1.1 在题 1.1 图中，各元件电压为 U1=-5V，U2=2V，U3=U4=-3V，指出哪些元件是电源，哪些元件是负载？解：元件上电压和电流为关联参考方向时，P=UI；电压和电流为非关联参考方向时，P=UI。P>0 时元件吸收功率是负载，P<0 时，元件释放功率，是电源。本题中元件 1、2、4 上电流和电流为非关联参考方向，元件 3 上电压和电流为关联参考方向，因此P1=-U1×3= -（-5）×3=15W；P2=-U2×3=-2×3=-6W；P3=U3×（-1）=-3×（-1）=3W；P4=-U4×（-4）=-（-3）×（-4）=-12W。元件 2、4 是电源，元件 1、3 是负载。1.4 在题 1.4 图中，已知 IS=2A，US=4V ，求流过恒压源的电流 I、恒流源上的电压 U 及它们的功率，验证电路的功率平衡。解：I=IS=2A，U=IR+US=2×1+4=6VPI=I2R=22×1=4W，US与 I 为关联参考方向，电压源功率：PU=IUS=2×4=8W，U 与 I 为非关联参考方向，电流源功率：PI=-ISU=-2×6=-12W，验算：PU+PI+PR=8-12+4=01.6 求题 1.6 图中的 U1、U2和 U3。解：此题由 KVL 求解。对回路Ⅰ，有：U1-10-6=0，U1=16V对回路Ⅱ，有：U1+U2+3=0，U2=-U1-3=-16-3=-19V对回路Ⅲ，有：U2+U3+10=0，U3=-U2-10=19-10=9V验算：对大回路，取顺时针绕行方向，有：-3+U3-6=-3+9-6=0 ，KVL 成立 1.8 求题 1.8 图中 a 点的电位 Va。解：重画电路如（b）所示，设 a 点电位为 Va，则I 1=V a20 ，I 2=V a+505，I 3=V a−5010由 KCL 得： I1+I2+I3=0 即V a20 +V a+505+V a−5010=0解得 V a=−1007V1.10 求题 1.10 图所示电路端口的伏安关系。解，a 点电位 Va=-Us+RI+U，对 a 点应用 KCL，得I s 1+I s2= V aR1+ V aR2+I=−U s+RI+UR12+I (其中 R12=R1||R2)解得 U=US+R12（IS1+IS2）-（R12+R）I2.1 求题 2.1 图所示电路的等效电阻。解：标出电路中的各结点，电路可重画如下：（a）图 Rab=8+3||[3+4||（7+5）]=8+3||（3+3）=8+2=10Ω（b）图 Rab=7||(4||4+10||10)=7||7=3.5Ω（c）图 Rab=5||[4||4+6||(6||6+5)]=5||(2+6||8)=5||(2+3.43)=2.6Ω（d）图 Rab=3||(4||4+4)=3||6=2Ω（串联的 3Ω 与 6Ω 电阻被导线短路）2.4 将题 2.4 图所示电路化成等效电压源电路。解：（a）与 10V 电压源并联的 8Ω 电阻除去（断开），将电流源变换成电压源，再将两串联的电压源变换成一个电压源，再变换成电流源，最后变换成电压源，等效电路如下：（b）图中与 12V 恒压源并联的 6Ω ...
