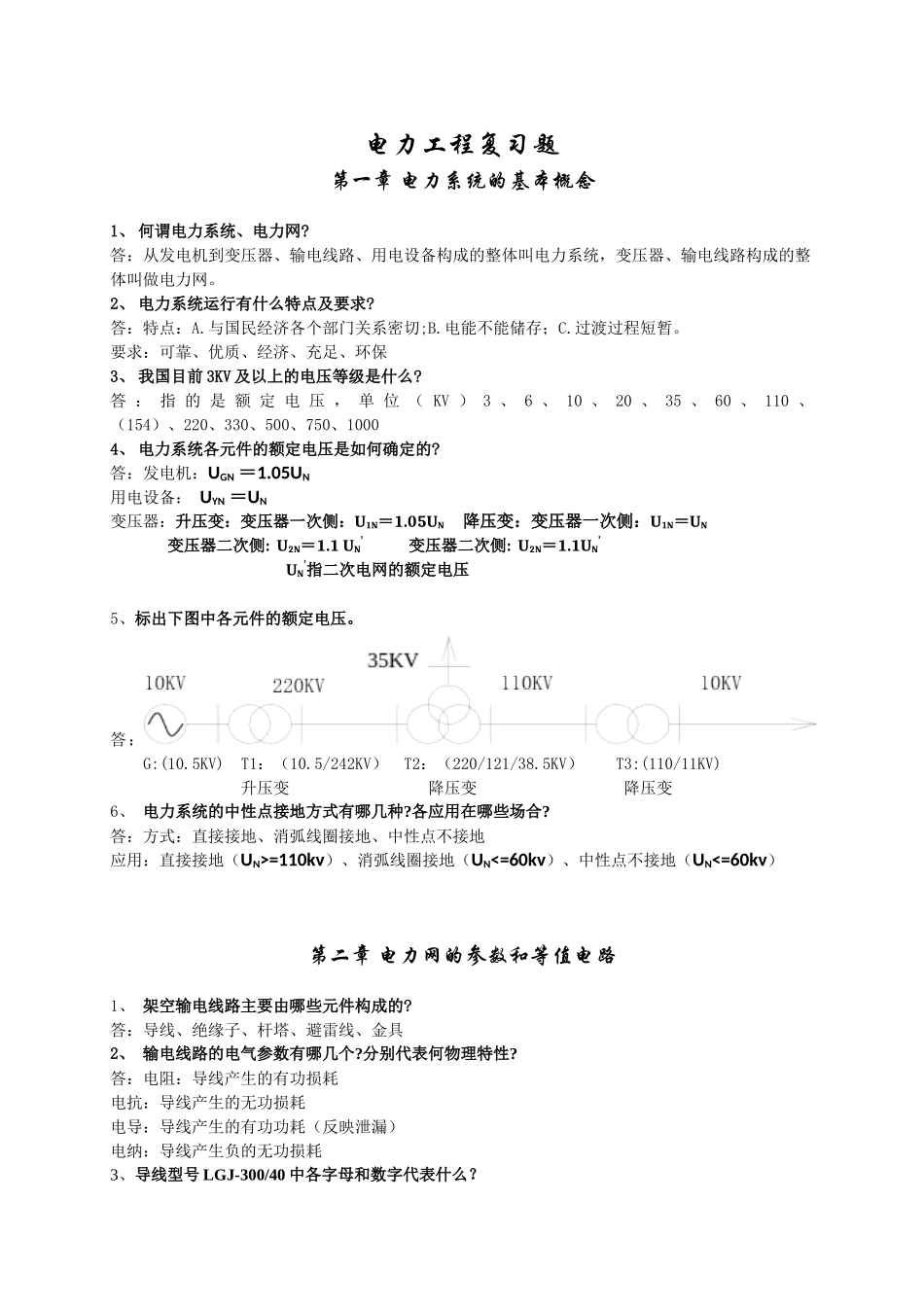

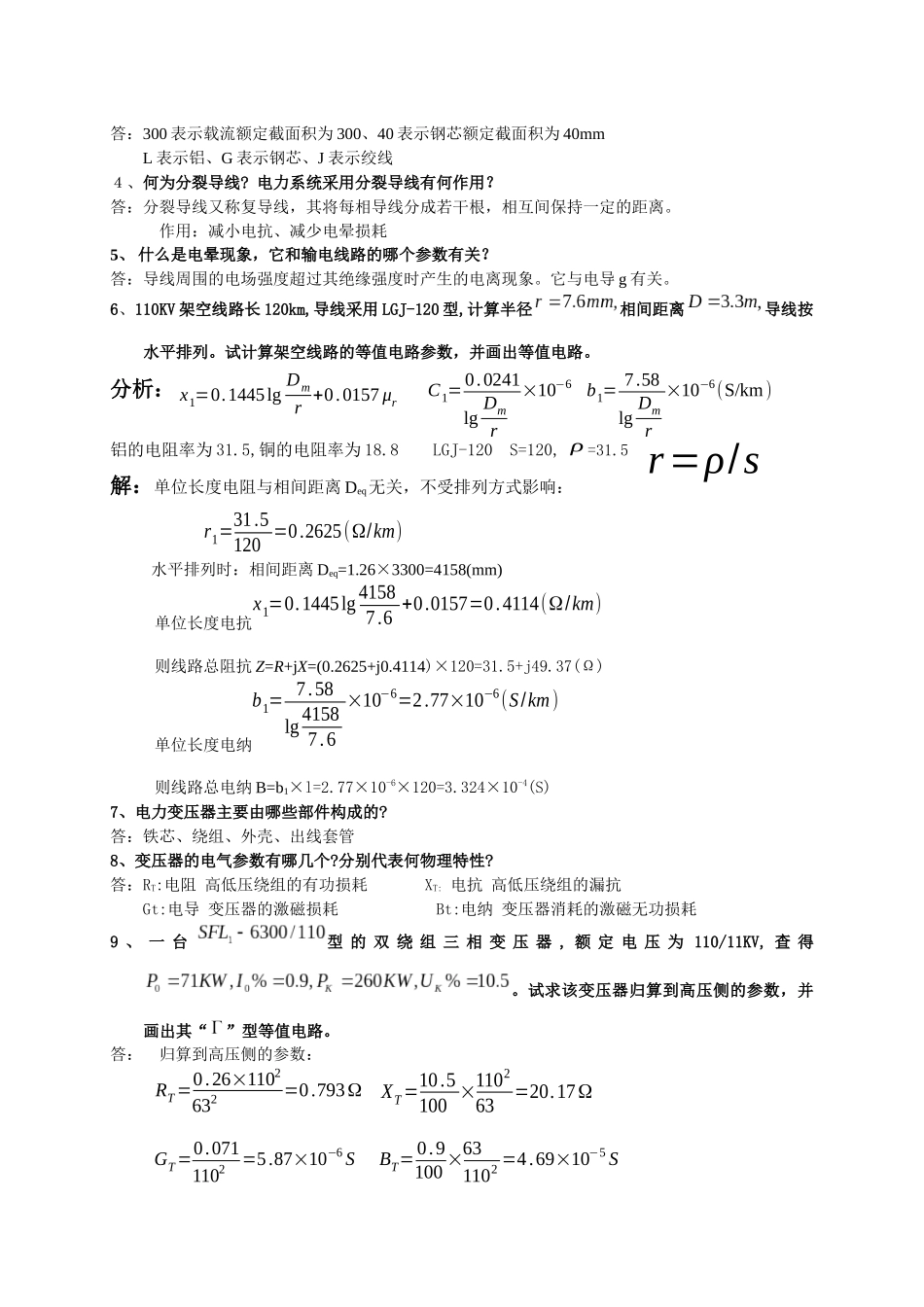

电力工程复习题第一章 电力系统的基本概念1、 何谓电力系统、电力网?答:从发电机到变压器、输电线路、用电设备构成的整体叫电力系统,变压器、输电线路构成的整体叫做电力网。2、 电力系统运行有什么特点及要求?答:特点:A.与国民经济各个部门关系密切;B.电能不能储存;C.过渡过程短暂。要求:可靠、优质、经济、充足、环保3、 我国目前 3KV 及以上的电压等级是什么?答 : 指 的 是 额 定 电 压 , 单 位 ( KV ) 3 、 6 、 10 、 20 、 35 、 60 、 110 、(154)、220、330、500、750、10004、 电力系统各元件的额定电压是如何确定的?答:发电机:UGN =1.05UN用电设备: UYN =UN变压器:升压变:变压器一次侧:U1N=1.05UN 降压变:变压器一次侧:U1N=UN 变压器二次侧: U2N=1.1 UN’ 变压器二次侧: U2N=1.1UN’ UN’指二次电网的额定电压 5、标出下图中各元件的额定电压。答:G:(10.5KV) T1:(10.5/242KV) T2:(220/121/38.5KV) T3:(110/11KV) 升压变 降压变 降压变6、 电力系统的中性点接地方式有哪几种?各应用在哪些场合?答:方式:直接接地、消弧线圈接地、中性点不接地应用:直接接地(UN>=110kv)、消弧线圈接地(UN<=60kv)、中性点不接地(UN<=60kv)第二章 电力网的参数和等值电路1、 架空输电线路主要由哪些元件构成的?答:导线、绝缘子、杆塔、避雷线、金具2、 输电线路的电气参数有哪几个?分别代表何物理特性?答:电阻:导线产生的有功损耗电抗:导线产生的无功损耗电导:导线产生的有功功耗(反映泄漏)电纳:导线产生负的无功损耗3、导线型号 LGJ-300/40 中各字母和数字代表什么?答:300 表示载流额定截面积为 300、40 表示钢芯额定截面积为 40mmL 表示铝、G 表示钢芯、J 表示绞线4、何为分裂导线? 电力系统采用分裂导线有何作用?答:分裂导线又称复导线,其将每相导线分成若干根,相互间保持一定的距离。 作用:减小电抗、减少电晕损耗5、 什么是电晕现象,它和输电线路的哪个参数有关?答:导线周围的电场强度超过其绝缘强度时产生的电离现象。它与电导 g 有关。6、110KV 架空线路长 120km,导线采用 LGJ-120 型,计算半径相间距离导线按水平排列。试计算架空线路的等值电路参数,并画出等值电路。分析:铝的电阻率为 31.5,铜的电阻率为 18.8 LGJ-120 S=120, ρ =31.5解:单位长度电阻与相间距离 Deq无关,不受排列方式影响:r1=...
