初三物理电学复习专题VIP免费

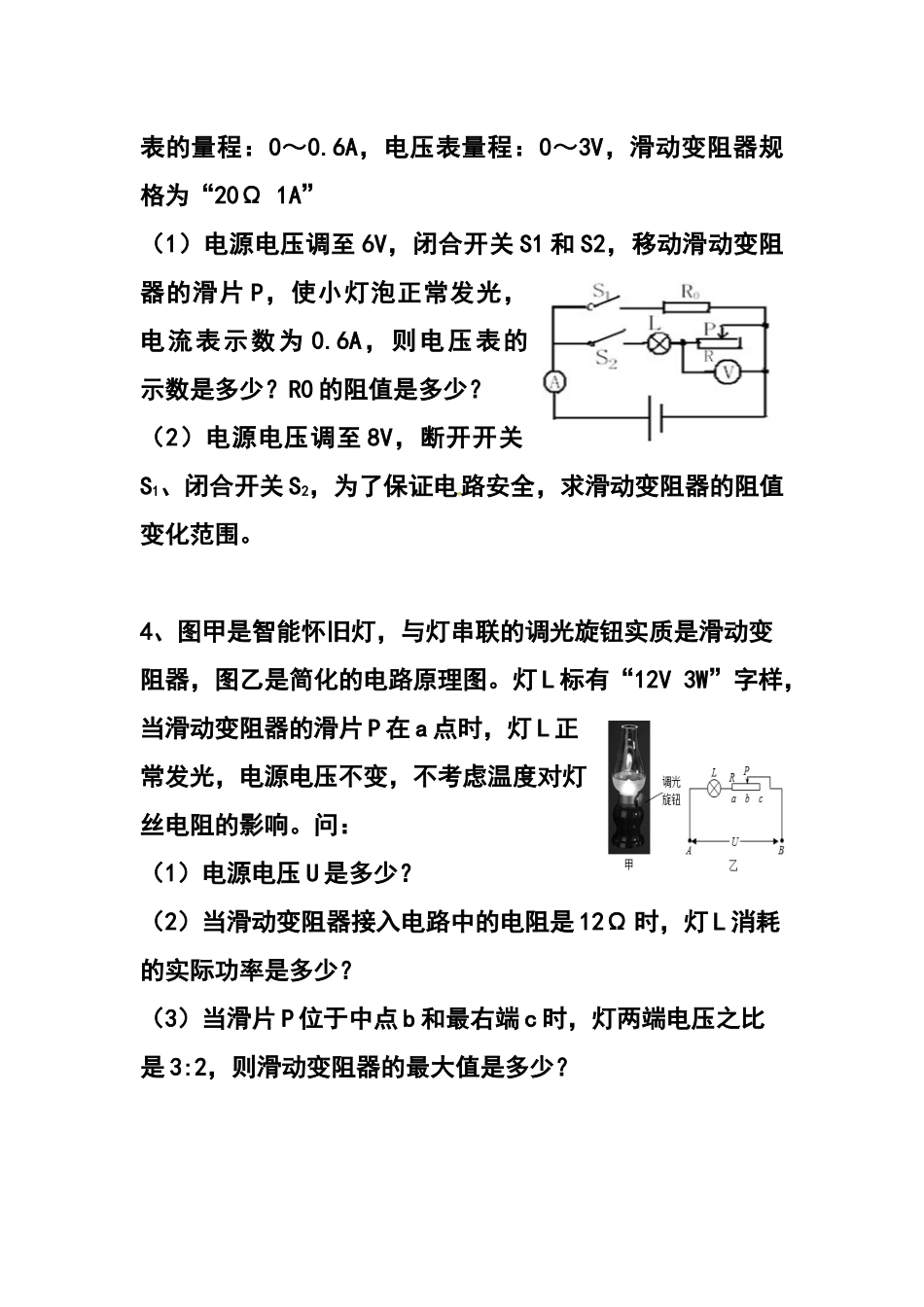

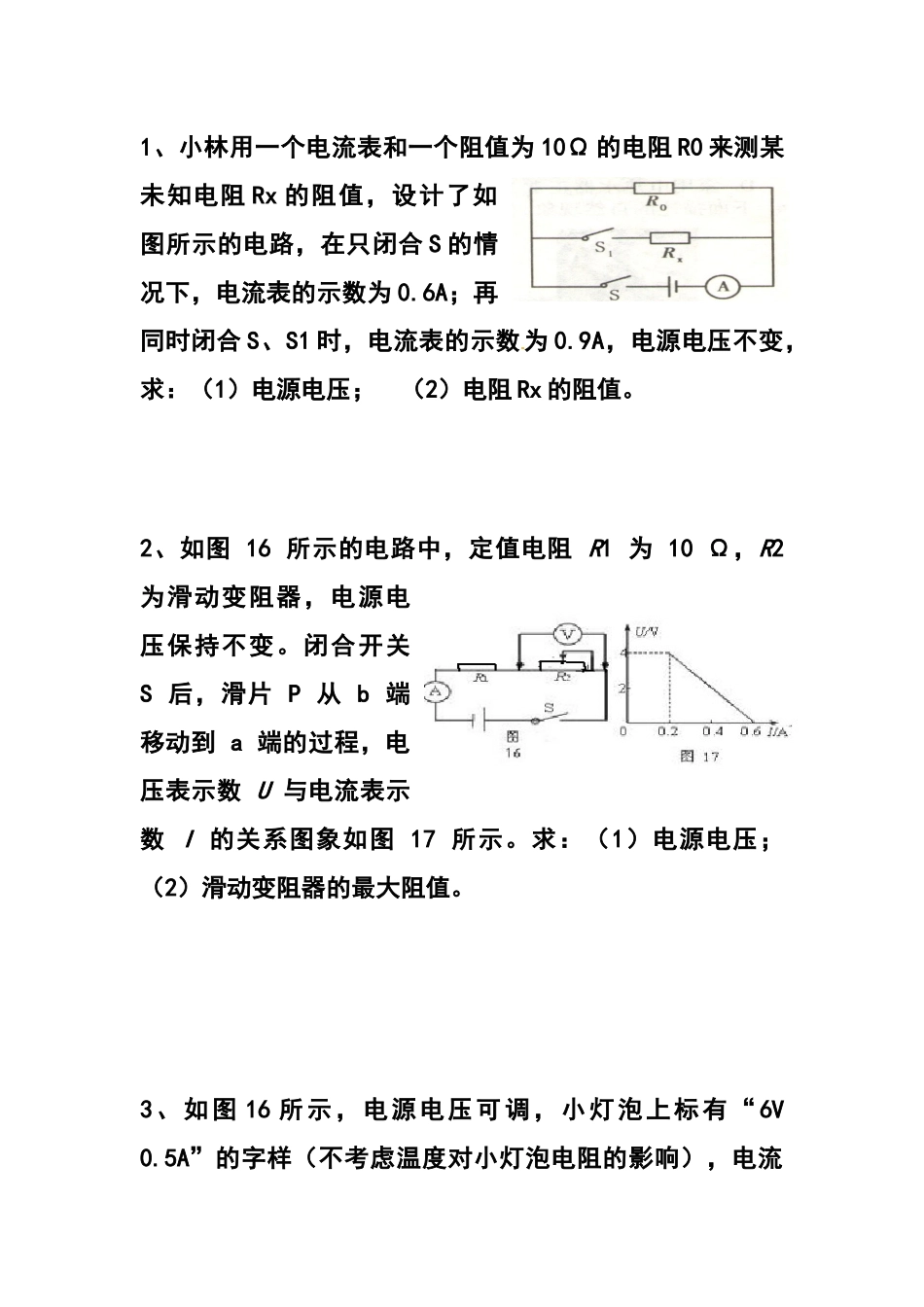

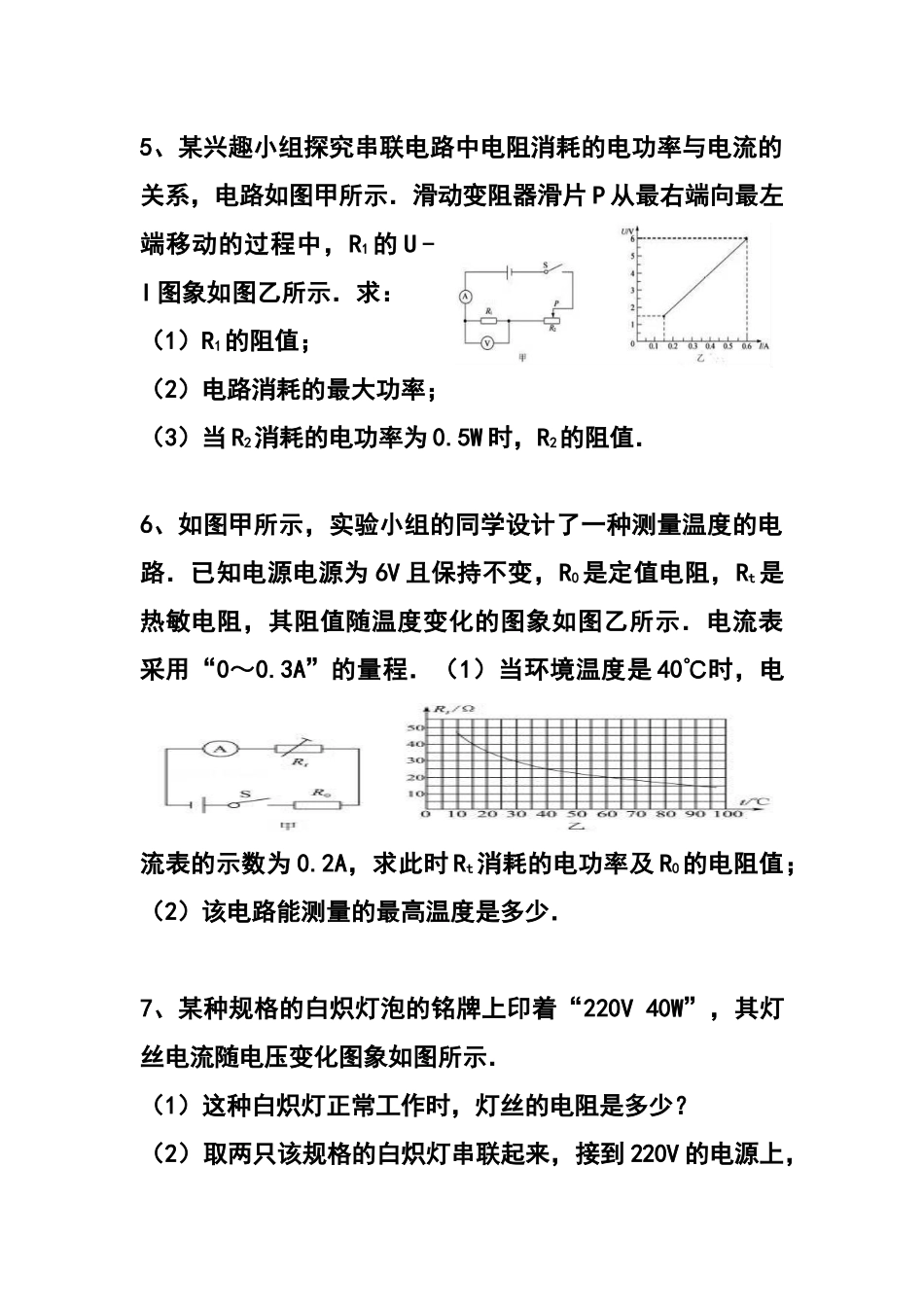

1、小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：（1）电源电压；（2）电阻Rx的阻值。2、如图16所示的电路中，定值电阻R1为10Ω，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图17所示。求：（1）电源电压；（2）滑动变阻器的最大阻值。3、如图16所示，电源电压可调，小灯泡上标有“6V0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表的量程：0～0.6A，电压表量程：0～3V，滑动变阻器规格为“20Ω1A”（1）电源电压调至6V，闭合开关S1和S2，移动滑动变阻器的滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？（2）电源电压调至8V，断开开关S1、闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围。4、图甲是智能怀旧灯，与灯串联的调光旋钮实质是滑动变阻器，图乙是简化的电路原理图。灯L标有“12V3W”字样，当滑动变阻器的滑片P在a点时，灯L正常发光，电源电压不变，不考虑温度对灯丝电阻的影响。问：（1）电源电压U是多少？（2）当滑动变阻器接入电路中的电阻是12Ω时，灯L消耗的实际功率是多少？（3）当滑片P位于中点b和最右端c时，灯两端电压之比是3:2，则滑动变阻器的最大值是多少？5、某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示．滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U﹣I图象如图乙所示．求：（1）R1的阻值；（2）电路消耗的最大功率；（3）当R2消耗的电功率为0.5W时，R2的阻值．6、如图甲所示，实验小组的同学设计了一种测量温度的电路．已知电源电源为6V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示．电流表采用“0～0.3A”的量程．（1）当环境温度是40℃时，电流表的示数为0.2A，求此时Rt消耗的电功率及R0的电阻值；（2）该电路能测量的最高温度是多少．7、某种规格的白炽灯泡的铭牌上印着“220V40W”，其灯丝电流随电压变化图象如图所示．（1）这种白炽灯正常工作时，灯丝的电阻是多少？（2）取两只该规格的白炽灯串联起来，接到220V的电源上，两灯总的实际电功率是多少？两灯工作2h共消耗多少度电？（3）取一只该规格的白炽灯接到12V学生电源上，电路连接及灯泡均完好，闭合开关后白炽灯并不发光，请你判断此时白炽灯是否消耗电能？如果消耗，说明能量转化的情况；如果不消耗，说明理由．8、孝顺的芳芳为了让奶奶在冬天方便取暖。她用自己的零用钱为老人家买了个烤火用的电热箱，电热箱的规格如下表。求：（1）电热箱内发热丝的电阻。（2）正常工作0.5h，电热箱消耗的电能。（3）一天，芳芳断开家中其他所有用电器，只接通电热箱，发现家中如图所示的电能表表盘在5min内转了100圈，电热箱的实际功率是多少？9、如图甲所示的电路中，电源电压不变，小灯泡L的额定电压为6V，R1为某特殊电阻元件，通过它的电流与其两端的电压的关系如图乙所示．当闭合开关S1、S3，断开S2，滑片P置于b端时，灯泡L正常发光，电流表的示数为0.9A．求：（1）灯泡L的额定功率；（2）当闭合开关S2、S3，断开S1，滑片P置于a端时，电流表的示数为0.4A，R2的最大阻值；（3）当只闭合开关S2，滑片P置于a端时，电路消耗的总功率为1.2W，此时灯泡1min内消耗的电能．10、有一种挂式电热水器内部简化电路如图所示，该热水器设有高、中、低三档，已知电热丝R1=55Ω，高档加热功率为1100W，电热转化效率为80%，水的比热容为4.2×103J/kg•℃）．求：（1）将2kg水从20℃加热到75℃需要吸收多少热量；（2）用高档将2kg水从20℃加热到75℃需要多少时间；（3）只闭合S、S2时，电热水器的电功率是多少．11、某种电热水器，其电路图如下，R1为发热板，R2为保温电阻，Sl是温控开关。当电热水器处于加热状态时水被加热，达到设定温度时，S1自动断开，热水器处于保温状态时，已知电阻R1=50Ω，R2=450Ω。求：（1）热水器内装有质量为2kg的水，当水的温度从20℃升高...
