初三物理电学难题VIP免费

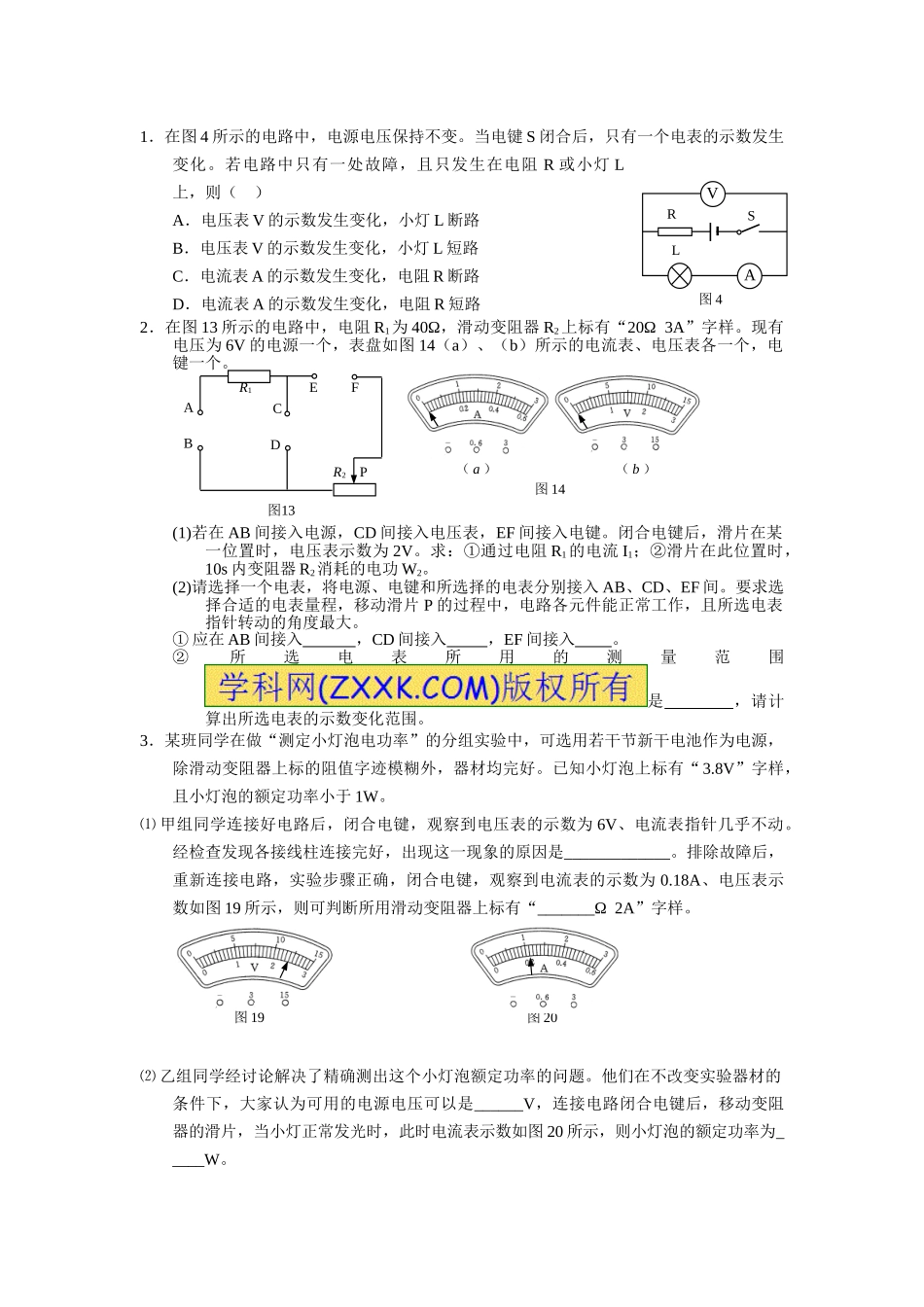

1．在图4所示的电路中，电源电压保持不变。当电键S闭合后，只有一个电表的示数发生变化。若电路中只有一处故障，且只发生在电阻R或小灯L上，则（）A．电压表V的示数发生变化，小灯L断路B．电压表V的示数发生变化，小灯L短路C．电流表A的示数发生变化，电阻R断路D．电流表A的示数发生变化，电阻R短路2．在图13所示的电路中，电阻R1为40Ω，滑动变阻器R2上标有“20Ω3A”字样。现有电压为6V的电源一个，表盘如图14（a）、（b）所示的电流表、电压表各一个，电键一个。(1)若在AB间接入电源，CD间接入电压表，EF间接入电键。闭合电键后，滑片在某一位置时，电压表示数为2V。求：①通过电阻R1的电流I1；②滑片在此位置时，10s内变阻器R2消耗的电功W2。(2)请选择一个电表，将电源、电键和所选择的电表分别接入AB、CD、EF间。要求选择合适的电表量程，移动滑片P的过程中，电路各元件能正常工作，且所选电表指针转动的角度最大。①应在AB间接入，CD间接入，EF间接入。②所选电表所用的测量范围是，请计算出所选电表的示数变化范围。3．某班同学在做“测定小灯泡电功率”的分组实验中，可选用若干节新干电池作为电源，除滑动变阻器上标的阻值字迹模糊外，器材均完好。已知小灯泡上标有“3.8V”字样，且小灯泡的额定功率小于1W。⑴甲组同学连接好电路后，闭合电键，观察到电压表的示数为6V、电流表指针几乎不动。经检查发现各接线柱连接完好，出现这一现象的原因是_____________。排除故障后，重新连接电路，实验步骤正确，闭合电键，观察到电流表的示数为0.18A、电压表示数如图19所示，则可判断所用滑动变阻器上标有“_______Ω2A”字样。⑵乙组同学经讨论解决了精确测出这个小灯泡额定功率的问题。他们在不改变实验器材的条件下，大家认为可用的电源电压可以是______V，连接电路闭合电键后，移动变阻器的滑片，当小灯正常发光时，此时电流表示数如图20所示，则小灯泡的额定功率为_____W。图13FABCDER1R2P图14（a）（b）图19图20图4SLARV4．在图12（a）所示的电路中，电源电压为12V不变，电阻R1的阻值为10Ω，电阻R2的阻值为30Ω。电流表A的表盘如图12(b)所示。闭合电键S后，求：①通过电路的电流I。②电阻R1消耗的功率P1。③现用标有“20Ω1A”字样的滑动变阻器R3，替换电阻R1或R2。要求：（a）说出替换的电阻；（b）在移动变阻器滑片的过程中，电流表示数变化量△I的最大值，及变阻器连入电路阻值的范围。5．在图14所示的电路中，电阻R1的阻值为20Ω，滑动变阻器R2上标有“102.5A”字样。闭合电键S，电流表A的示数为0.9A。（1）若电源电压为6V，求通过电阻R1的电流I1和变阻器R2消耗的电功率P2；（2）若电源电压可变，电流表A选接“0~3A”量程。现用定值电阻R0替换R1，要求：电源电压取6~12V之间任一值，在移动变阻器滑片P的过程中，电流表A的指针能达到满刻度处。第一，现有阻值为10Ω和15Ω的两个电阻，满足上述要求时应选择的电阻阻值为____Ω。第二，满足上述要求时替换的定值电阻R0的取值范围为_______Ω至_______Ω。6．小伟和小莉同学做“测定小灯泡的电功率”实验，现有电源（电压为4.5V）、电压表、电流表、滑动变阻器两个（甲标有“12Ω2A”、乙标有“20Ω2A”字样）、电键及导线若干，已知两个小灯的额定电压分别为1.5V和3V，额定功率均不超过1W。小伟和小莉各自选取一个变阻器、小灯及其它器材连接电路，闭合电键后，移动变阻器的滑片，直至两个电路中电压表的示数均为3V时，发现两小灯均已正常发光。这时，小伟电路中变阻器的滑片在中点位置附近、电流表的示数如图17所示；小莉对比后发现电路中小灯的亮度比小伟选用的小灯暗。两位同学交流后，发现其中一位同学的电路连接有误，小莉将此时电压表和电流表的示数相乘，得到的电功率为0.96W。（1）实验中电路连接有误的是（选填“小伟”或“小莉”）。（2）小伟同学选用的变阻器为（选填“甲”或“乙”），所测小灯的额定功率为W。（3）求小莉同学所测小灯的额定功率。（需写出计算过程）SSSR2AR1（a）图12（b）7．在图4所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片向右移动时（）A．电流表A示数与A1示数...
