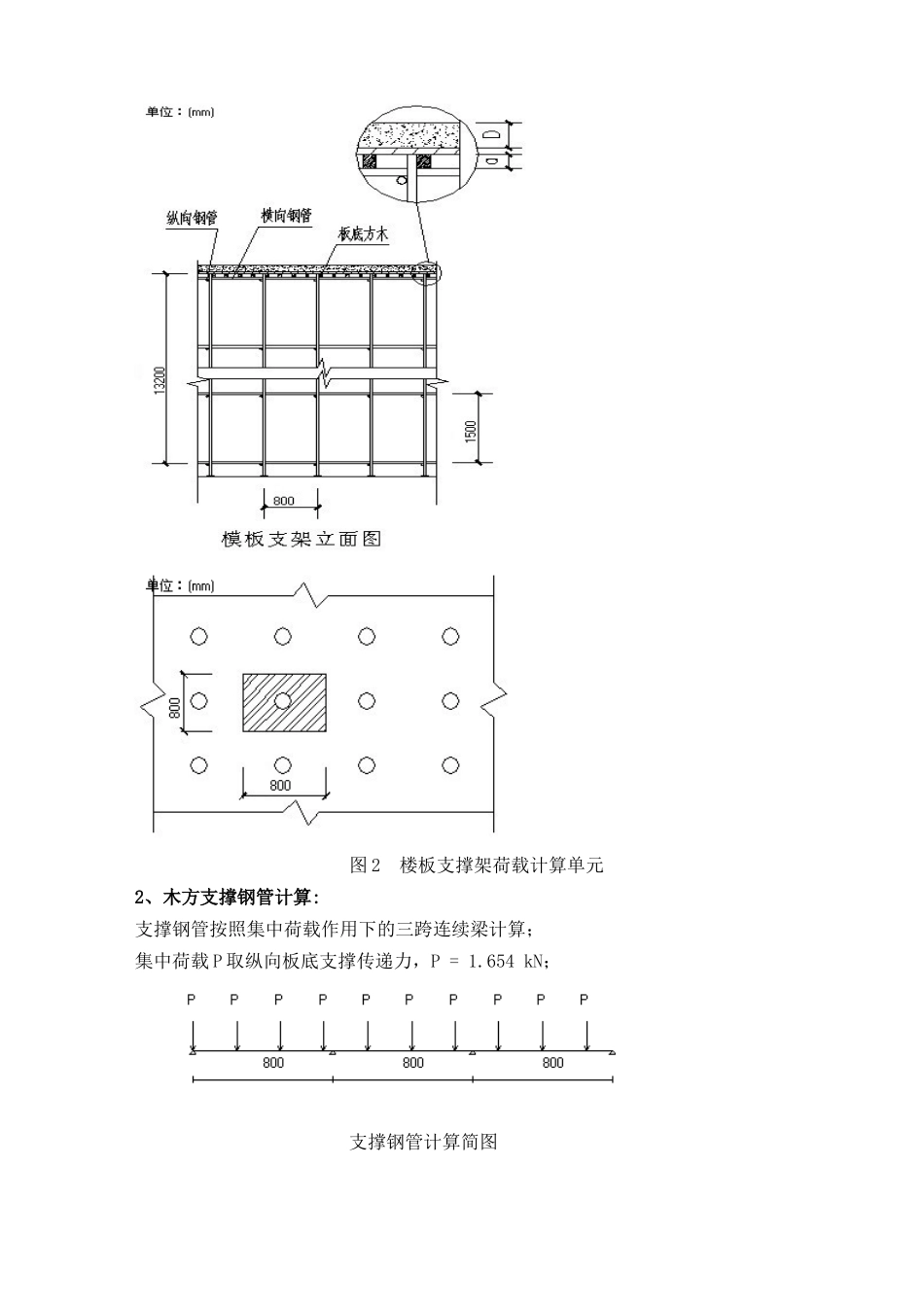

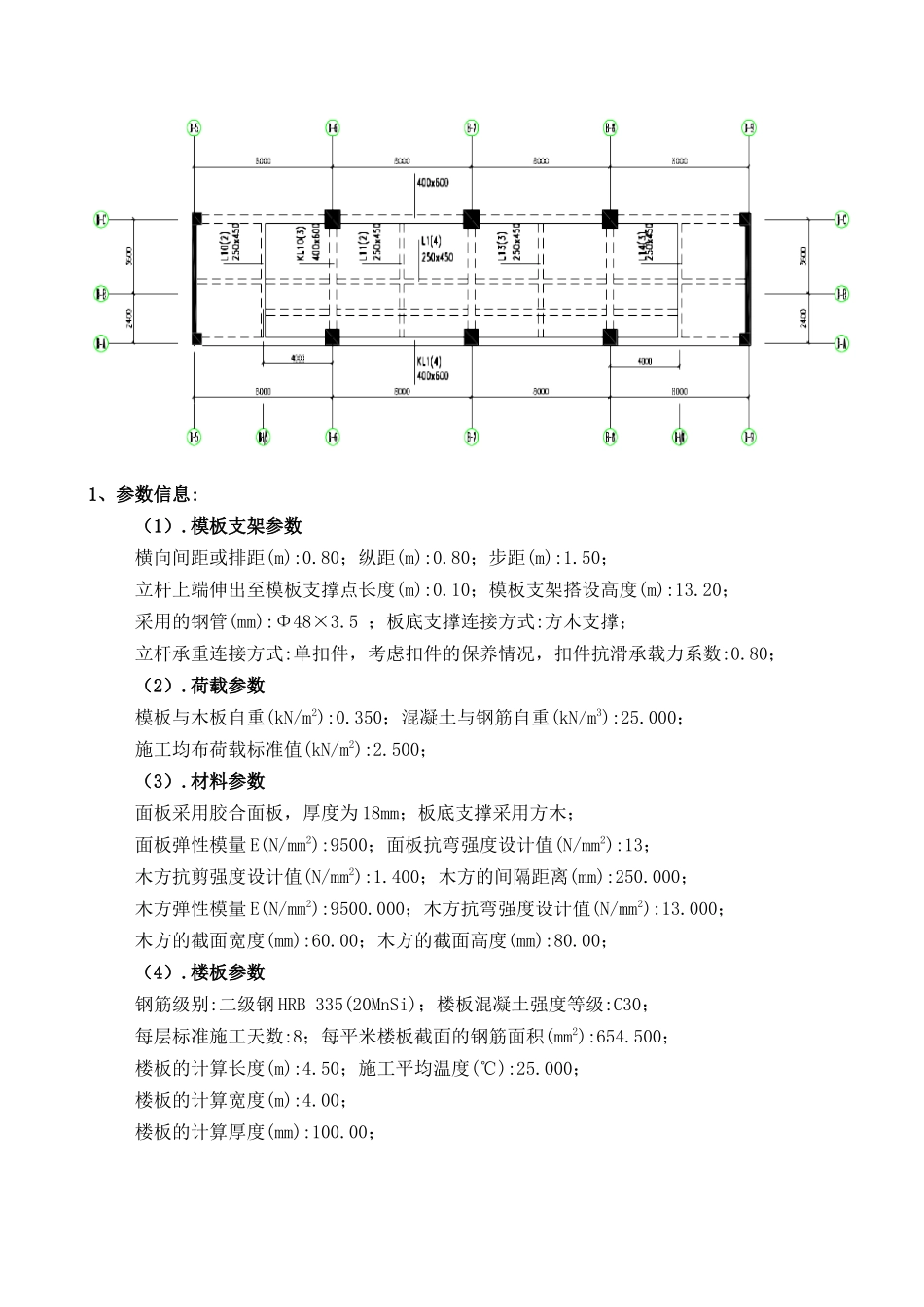

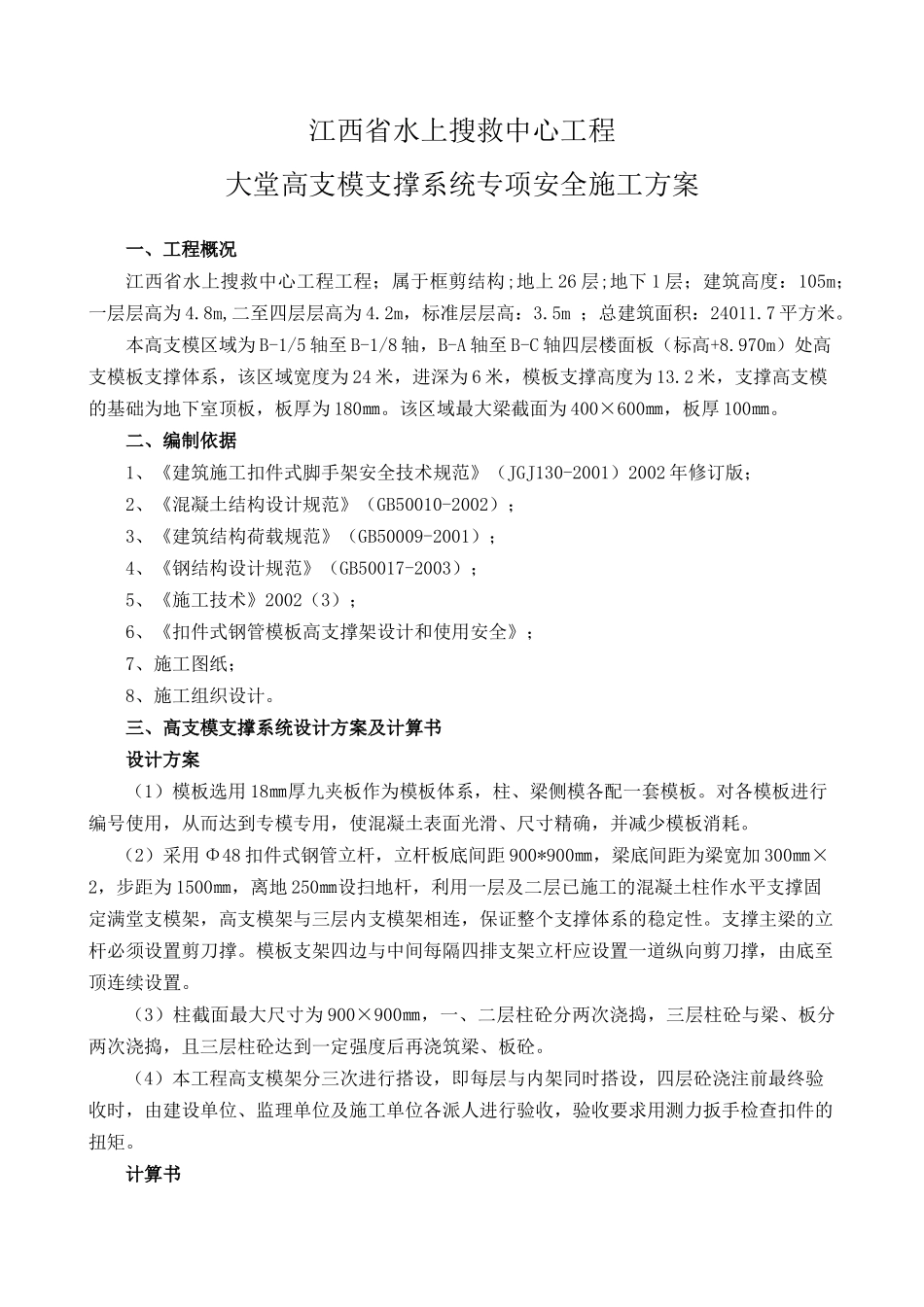

江西省水上搜救中心工程大堂高支模支撑系统专项安全施工方案一、工程概况江西省水上搜救中心工程工程；属于框剪结构;地上 26 层;地下 1 层；建筑高度：105m；一层层高为 4.8m,二至四层层高为 4.2m，标准层层高：3.5m ；总建筑面积：24011.7 平方米。本高支模区域为 B-1/5 轴至 B-1/8 轴，B-A 轴至 B-C 轴四层楼面板（标高+8.970m）处高支模板支撑体系，该区域宽度为 24 米，进深为 6 米，模板支撑高度为 13.2 米，支撑高支模的基础为地下室顶板，板厚为 180㎜。该区域最大梁截面为 400×600㎜，板厚 100㎜。二、编制依据1、《建筑施工扣件式脚手架安全技术规范》（JGJ130-2001）2002 年修订版；2、《混凝土结构设计规范》（GB50010-2002）；3、《建筑结构荷载规范》（GB50009-2001）；4、《钢结构设计规范》（GB50017-2003）；5、《施工技术》2002（3）；6、《扣件式钢管模板高支撑架设计和使用安全》；7、施工图纸；8、施工组织设计。三、高支模支撑系统设计方案及计算书设计方案（1）模板选用 18㎜厚九夹板作为模板体系，柱、梁侧模各配一套模板。对各模板进行编号使用，从而达到专模专用，使混凝土表面光滑、尺寸精确，并减少模板消耗。（2）采用 Φ48 扣件式钢管立杆，立杆板底间距 900*900㎜，梁底间距为梁宽加 300㎜×2，步距为 1500㎜，离地 250㎜设扫地杆，利用一层及二层已施工的混凝土柱作水平支撑固定满堂支模架，高支模架与三层内支模架相连，保证整个支撑体系的稳定性。支撑主梁的立杆必须设置剪刀撑。模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置。（3）柱截面最大尺寸为 900×900㎜，一、二层柱砼分两次浇捣，三层柱砼与梁、板分两次浇捣，且三层柱砼达到一定强度后再浇筑梁、板砼。（4）本工程高支模架分三次进行搭设，即每层与内架同时搭设，四层砼浇注前最终验收时，由建设单位、监理单位及施工单位各派人进行验收，验收要求用测力扳手检查扣件的扭矩。计算书 1、参数信息:（1）.模板支架参数横向间距或排距(m):0.80；纵距(m):0.80；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):13.20；采用的钢管(mm):Φ48×3.5 ；板底支撑连接方式:方木支撑；立杆承重连接方式:单扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；（2）.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2)...
