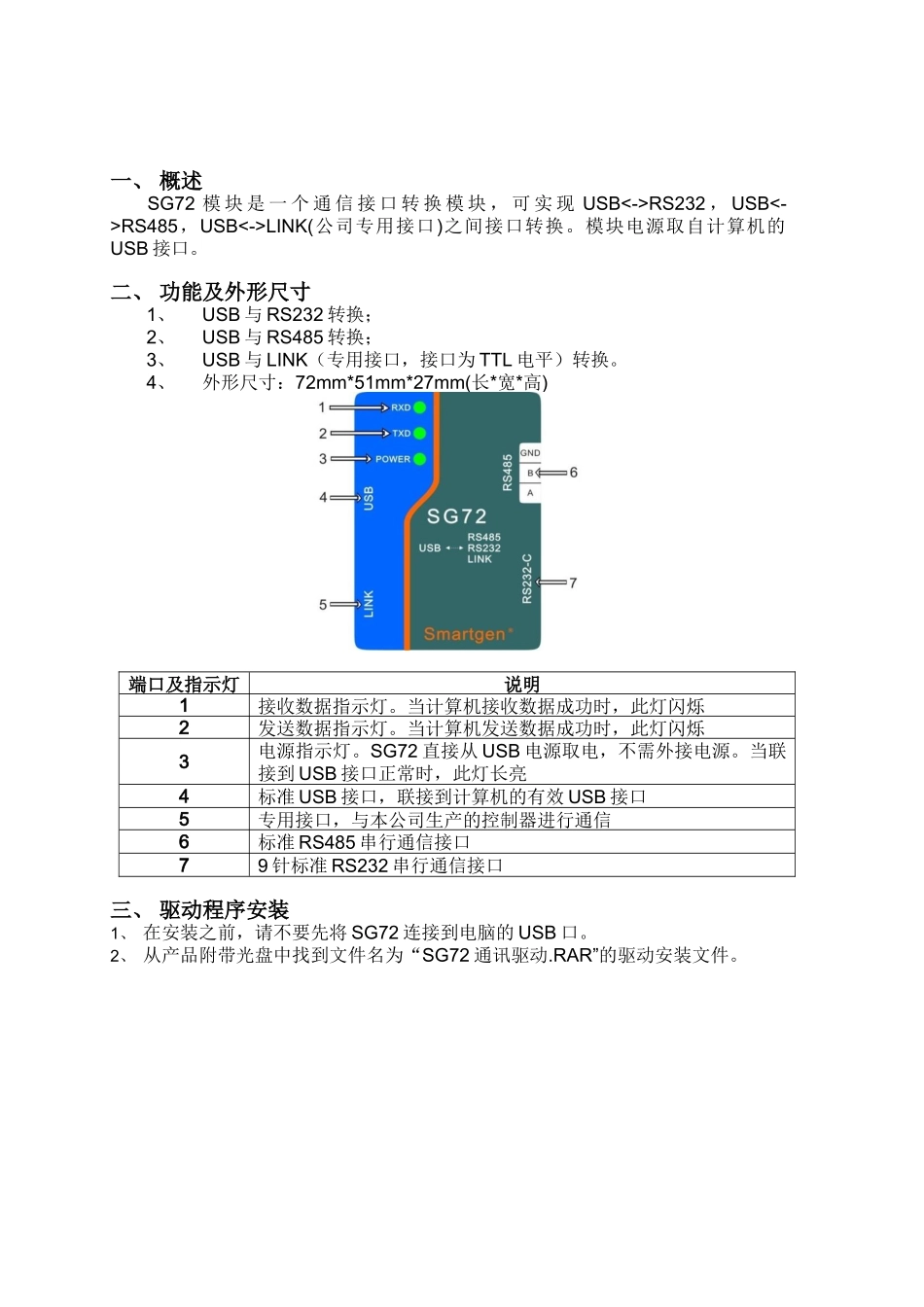

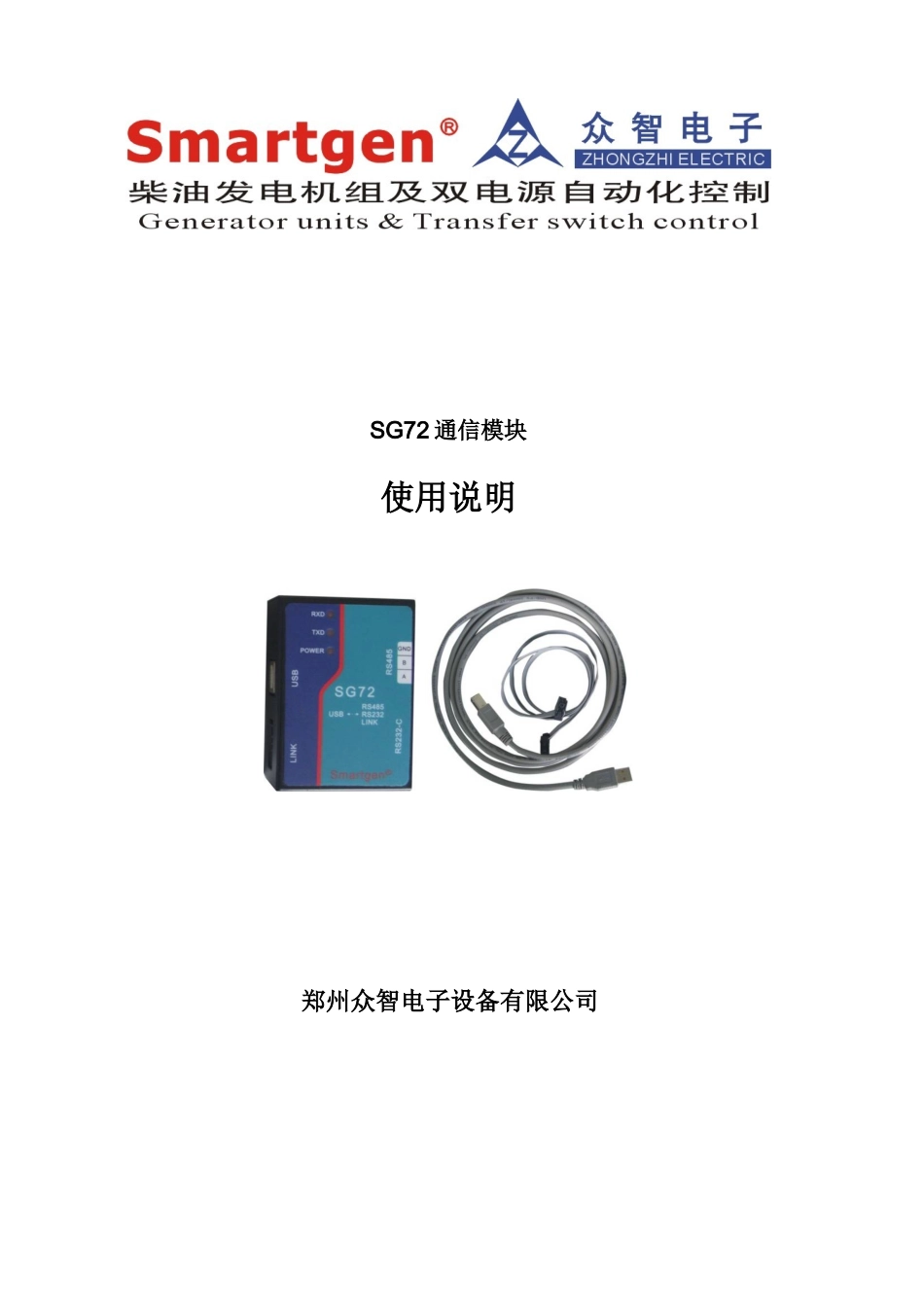

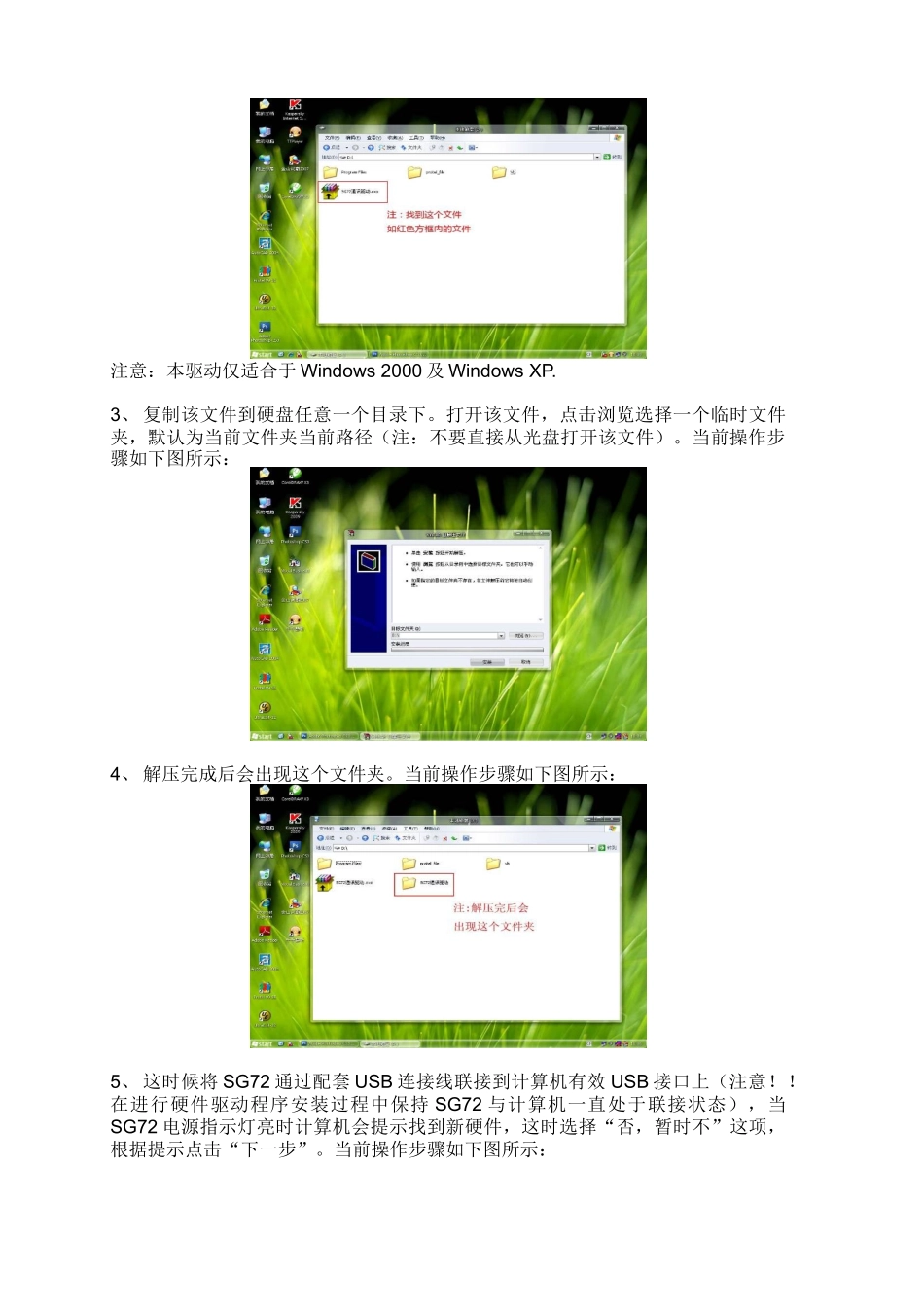

SG72 通信模块使用说明郑州众智电子设备有限公司一、 概述SG72 模 块 是 一 个 通 信 接 口 转 换 模 块 ， 可 实 现 USB<->RS232 ， USB<->RS485，USB<->LINK(公司专用接口)之间接口转换。模块电源取自计算机的USB 接口。二、 功能及外形尺寸1、USB 与 RS232 转换；2、USB 与 RS485 转换；3、USB 与 LINK（专用接口，接口为 TTL 电平）转换。4、外形尺寸：72mm*51mm*27mm(长*宽*高)端口及指示灯说明1接收数据指示灯。当计算机接收数据成功时，此灯闪烁2发送数据指示灯。当计算机发送数据成功时，此灯闪烁3电源指示灯。SG72 直接从 USB 电源取电，不需外接电源。当联接到 USB 接口正常时，此灯长亮4标准 USB 接口，联接到计算机的有效 USB 接口5专用接口，与本公司生产的控制器进行通信6标准 RS485 串行通信接口79 针标准 RS232 串行通信接口三、 驱动程序安装1、 在安装之前，请不要先将 SG72 连接到电脑的 USB 口。2、 从产品附带光盘中找到文件名为“SG72 通讯驱动.RAR”的驱动安装文件。注意：本驱动仅适合于 Windows 2000 及 Windows XP.3、 复制该文件到硬盘任意一个目录下。打开该文件，点击浏览选择一个临时文件夹，默认为当前文件夹当前路径（注：不要直接从光盘打开该文件）。当前操作步骤如下图所示：4、 解压完成后会出现这个文件夹。当前操作步骤如下图所示：5、 这时候将 SG72 通过配套 USB 连接线联接到计算机有效 USB 接口上（注意！！在进行硬件驱动程序安装过程中保持 SG72 与计算机一直处于联接状态），当SG72 电源指示灯亮时计算机会提示找到新硬件，这时选择“否，暂时不”这项，根据提示点击“下一步”。当前操作步骤如下图所示：6、 选择“从列表或指定位置安装”，然后点击“下一步”。当前操作步骤如下图所示：7、 这一步选择“在这些位置上搜索最佳驱动程序”，同时也选中“在搜索中包括这个位置”（注：不要选中“搜索可移动媒体”这一项）,点击“下一步”。当前操作步骤如下图所示：8、 点击“浏览”选择解压后文件夹的绝对路径，也就是在解压后驱动文件夹所在的位置，然后点击“确定”。当前操作步骤如下图所示：9、 之后会在路径对话框中出现这个文件夹的绝对路径，点击“下一步”。当前操作步骤如下图所示：10、这时候就会出现新硬件安装完成的提示对话框，点击“完成”。当前操作步骤如下图所示：11、 这后会又出现找到新硬件的提...
