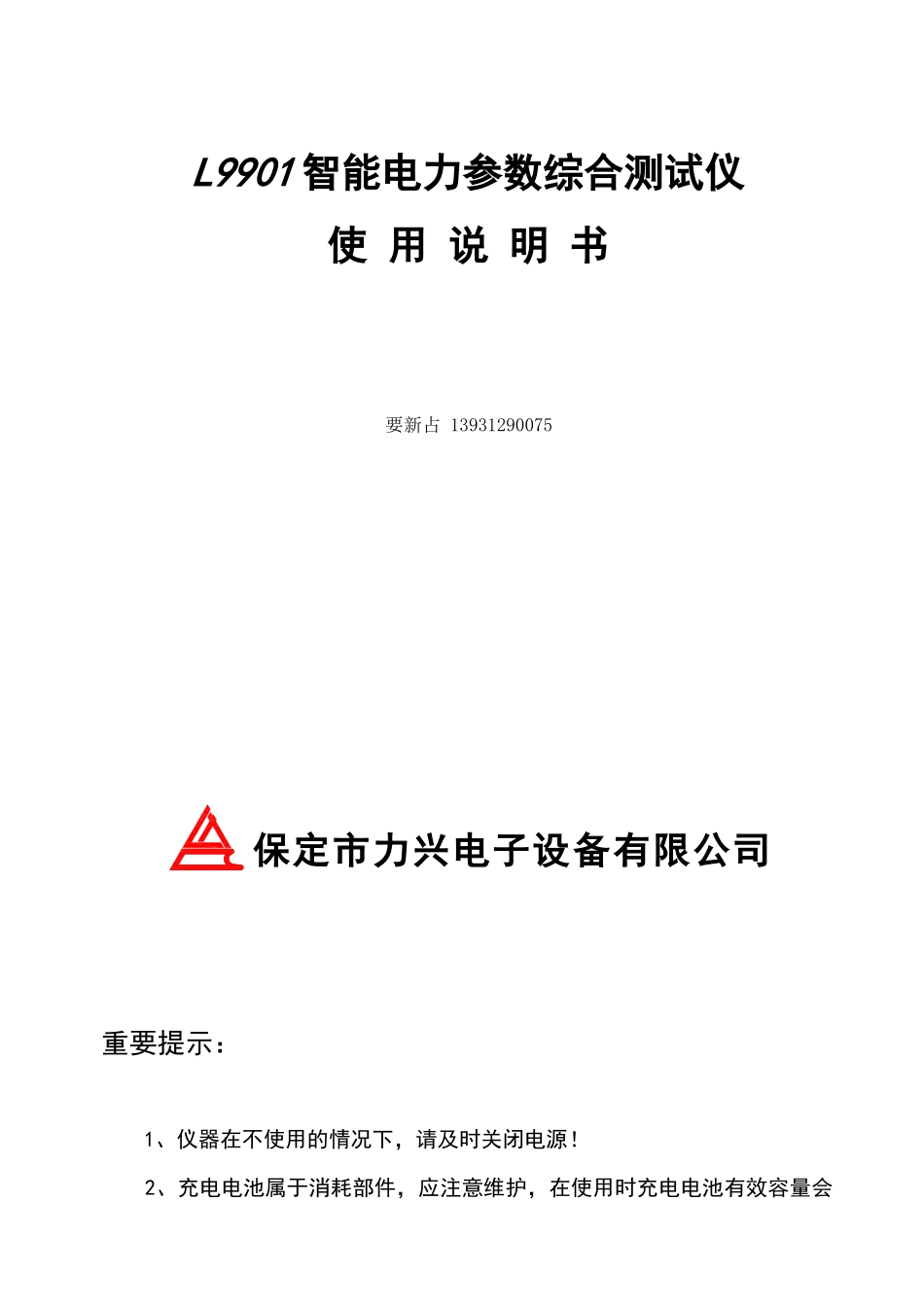

L9901 智能电力参数综合测试仪 使 用 说 明 书要新占 13931290075 保定市力兴电子设备有限公司重要提示：1、仪器在不使用的情况下，请及时关闭电源！2、充电电池属于消耗部件，应注意维护，在使用时充电电池有效容量会随时间逐渐降低，从而使有效使用时间缩短，为了尽量提高电池寿命，请注意以下维护措施：如果长期不使用仪器，请定期进行充电，电池应至少每月充电一次;严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而导致电池失效。3、指示灯说明：功能灯：输出过流时，功能灯亮红色并闪烁；电流输出过程中严重欠电时，功能灯亮蓝色。 充电灯：充电过程中亮红色；充电完成后亮绿色。 目 录 一、 概述 …………………………………………………………… 3二、 主要功能与特点 ……………………………………………… 3三、 主要技术指标 ………………………………………………… 4四、 面板及各键功能介绍 ………………………………………… 4五、 变压器容量、空载、负载、零序阻抗测试及菜单操作方法…5六、 注意事项 ………………………………………………………21七、 售后服务 …………………………………………………… 21八、 附录…………………………………………………………… 22一、 概述：L9901 智能电力参数综合测试仪，是专用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器。该仪器电路设计精巧，思路独特，仪器内部采用先进的六路同步交流采样及数字信号处理技术，成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。线电压采集引入角度，而非传统的乘固定系数❑√3，从而能够真实反映变压器试品的真实电压。同时仪器测量引入了必要的校正（如： 电压校正、电流校正、温度校正、频率校正）。从而使其性能优越，功能强大，体积小，重量轻，操作简单方便，数据准确可靠，可完全取代传统仪表的测试方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。使用该仪器可大大提高工作效率，减轻劳动强度。二、 主要功能与特点：1. 容量的测量:仪器内置可充电电池，仪器本身可输出三相正弦波逆变电源，无需任何外部电源可实现配电变压器容量的测量和型号的判断，同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗。2. 空载损耗的测量:仪器显示...
